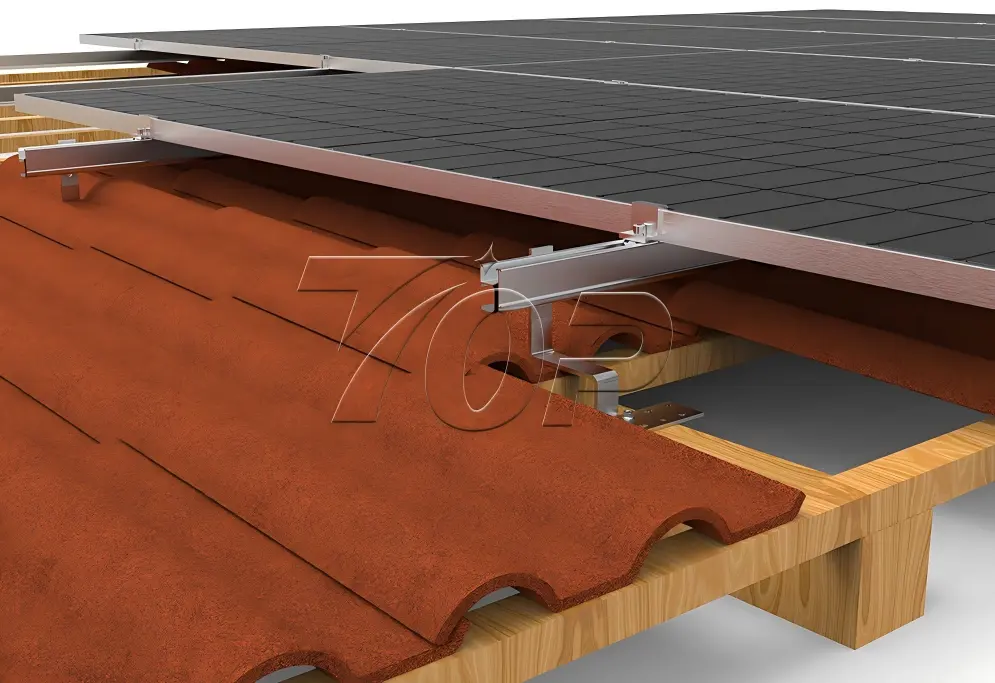

ٹائل چھت شمسی ماؤنٹ

پیشہ ور کارخانہ دار کی حیثیت سے ، ٹوپفنسولر ٹائل چھت شمسی ماؤنٹ ہکس یورپ/ایشیائی ممالک کے رہائشی ٹائل چھت کی شکل کے مطابق اپنی مرضی کے مطابق بنائے گئے۔ ٹاپ فینسولر ہک ڈیزائنوں کی سیریز مارکیٹ کے مختلف مطالبات کو پورا کرتی ہے۔

باقاعدگی سے 150 ملی میٹر بریکٹ کی لمبائی ٹائل اوورلیپس کی بڑی رینج سے ملتی ہے اور ٹائل کی طرح کی چھتوں کو ٹھیک کرنے کے ل different مختلف اونچائیوں سے ایڈجسٹ کیا جاسکتا ہے۔ سختی 30 ملی میٹر اور 35 ملی میٹر موٹائی کے ساتھ شمسی پینل کے فریم کو ماؤنٹ کرسکتی ہے۔ ٹائلوں کی سالمیت کو زیادہ سے زیادہ کرنے کے لئے ، بڑھتے ہوئے ڈھانچے کی وشوسنییتا ، اور سپورٹ کرنے والے شمسی پینل کی حفاظت ، ٹوپفینسولر شمسی ہکس آپ کے لئے بہترین آپشن ہے۔

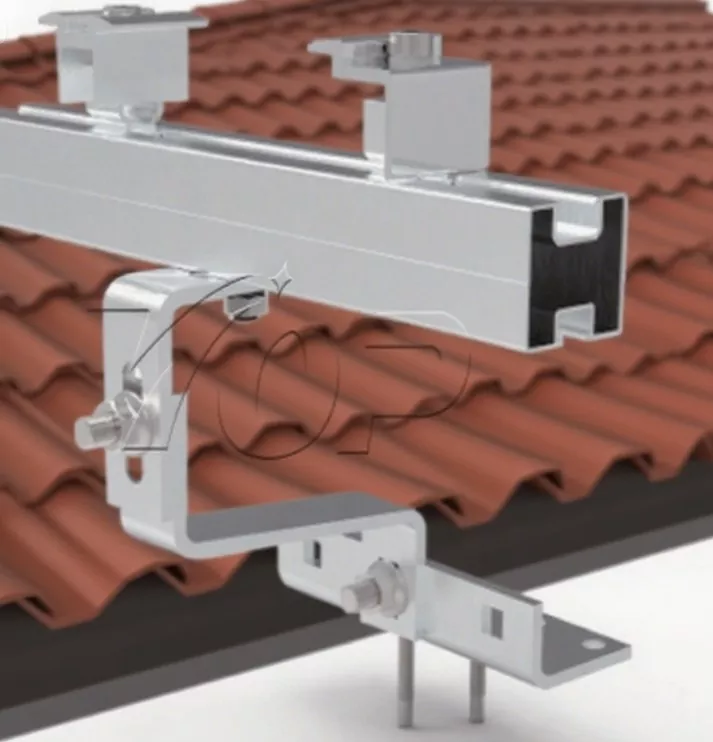

سسٹم کے اجزاء:

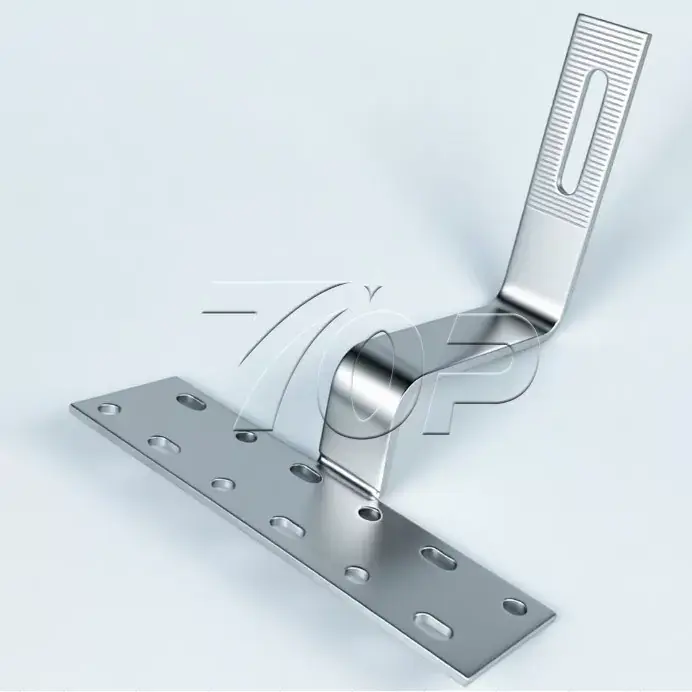

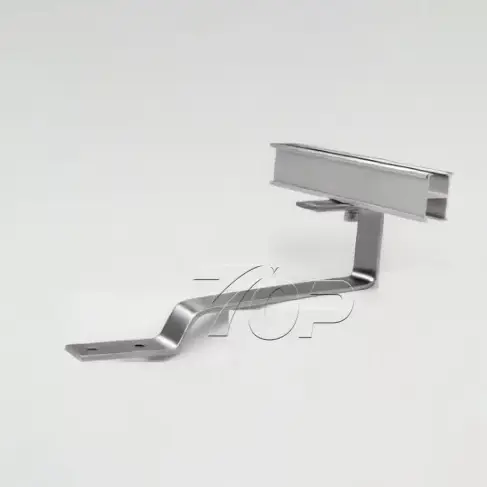

-روف ہک

-tf B45 4200 ملی میٹر - 4500 ملی میٹر کی ریلیں

-TF B45 ریل کنیکٹر

-A2 فلانج ہیڈ سکرو 8*100

-اور SUS304 دو سر بولٹ

-مڈ کلیمپس: عمودی یا لینڈ اسکیپ شمسی پینل موڈلز کے لئے

-end-clamps: عمودی یا لینڈ اسکیپ شمسی پینل MOUDELS کے لئے

ریل اینڈ کیپ



> ہوا لوڈنگ: 60 میٹر/سیکنڈ تک

> برف لوڈنگ: 1.4KN/M2 تک

> پی وی پینل واقفیت: پورٹ یا عمودی

> ہک اونچائی ایڈجسٹ ہوسکتی ہے (اختیاری)۔

اجزاء اور میٹریئلز

ٹوپفینسولر سے اپنی مرضی کے مطابق ٹائل چھت کا شمسی ماؤنٹ شاپ کریں ، جو چین میں مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ AL 6005-T5 مواد کا اعلی گریڈ انوڈائزیشن علاج آپ کے شمسی پینل کو مضبوطی سے مضبوط ڈھانچے کے سنکنرن مزاحم کارکردگی کے ساتھ نصب کیا جاتا ہے۔ ہم نے جو کچھ کیا وہ ٹائل کی چھت کا شمسی ماؤنٹ 25 سال سے زیادہ کی خدمت کے وقت کا استعمال کرتے ہوئے دوہری بناتا ہے۔

ہم جلدی سے ٹائل کی چھتوں پر ڈھانچہ ترتیب دے سکتے ہیں ، پیچیدہ ٹولز اور نہ ہی پیشہ ورانہ مہارت کے استعمال کی ضرورت نہیں ہے۔ تنصیب کے آسان اقدامات ، کم مزدور اور کم وقت کی ضرورت ہے۔

انسٹالیشن دستی اقدامات:

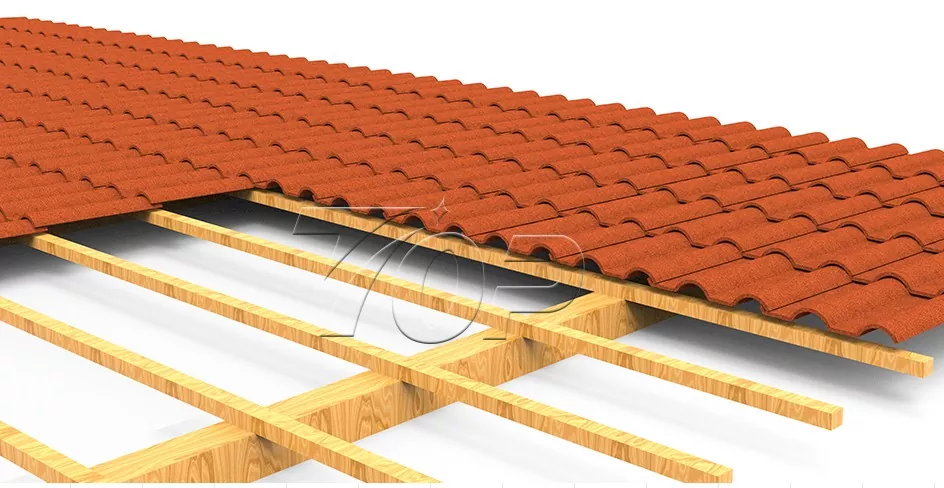

1. چھت کے سائز کی پیمائش کریں ، شمسی پینل سرنی لے آؤٹ کو ڈیزائن کریں ، پھر ٹاپفینسر انجینئر ٹیم شمسی پینل کے لئے ڈھانچہ ڈیزائن کریں۔

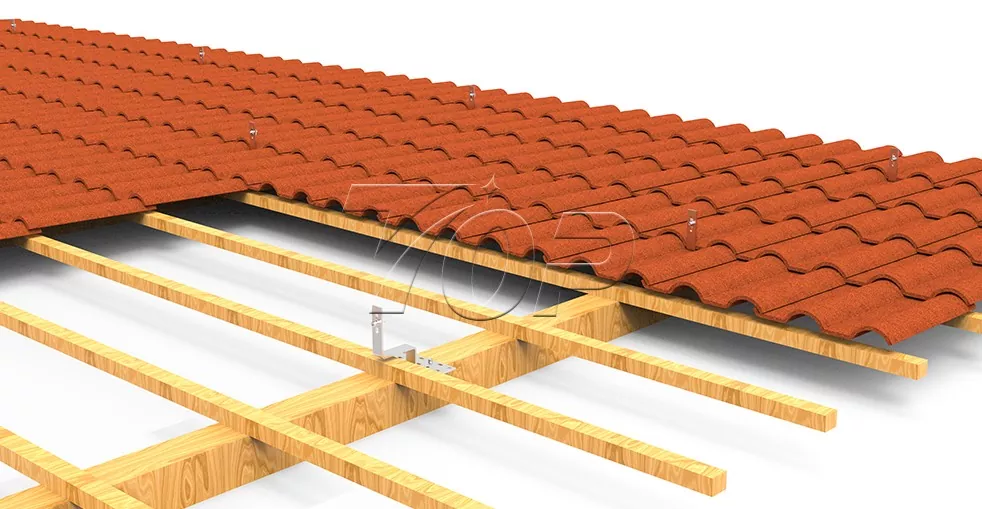

2. چھت کے ہکس انسٹال کریں۔

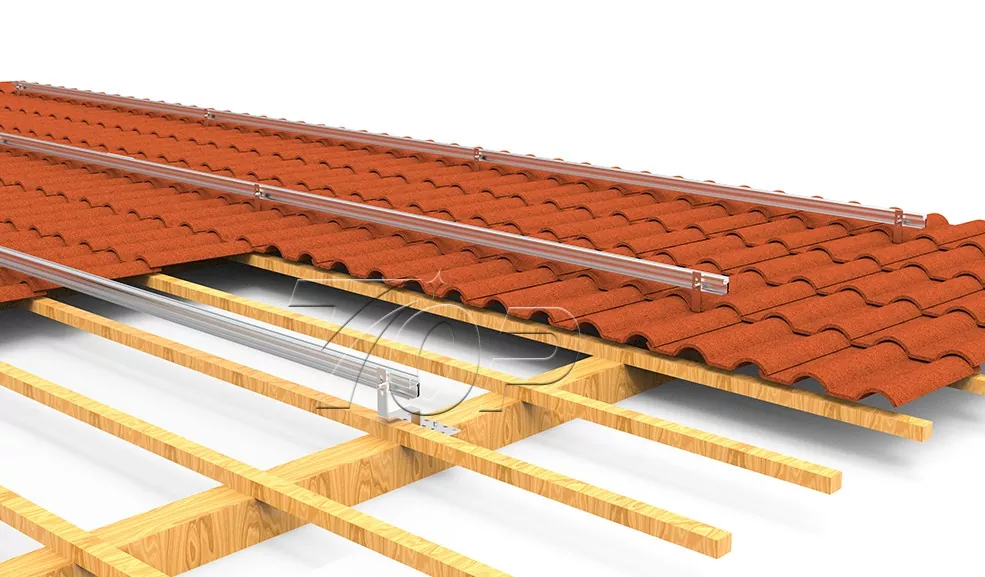

3. ہکس پر ریلوں کو بڑھانا

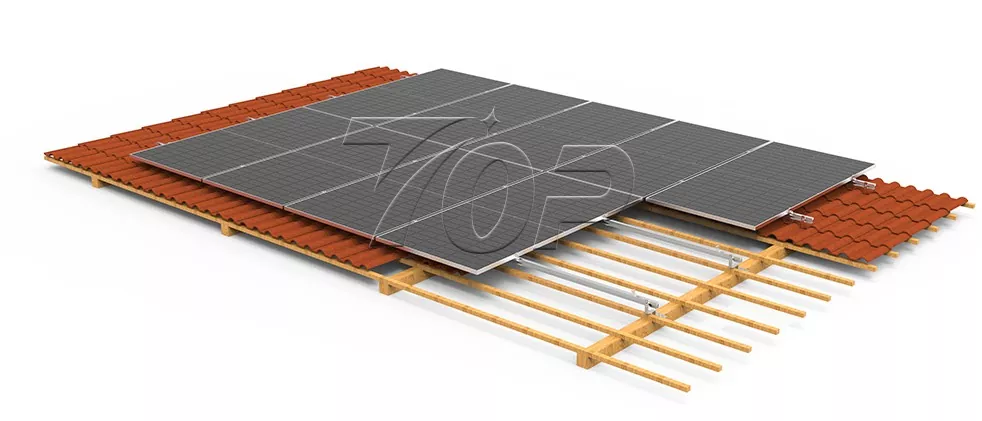

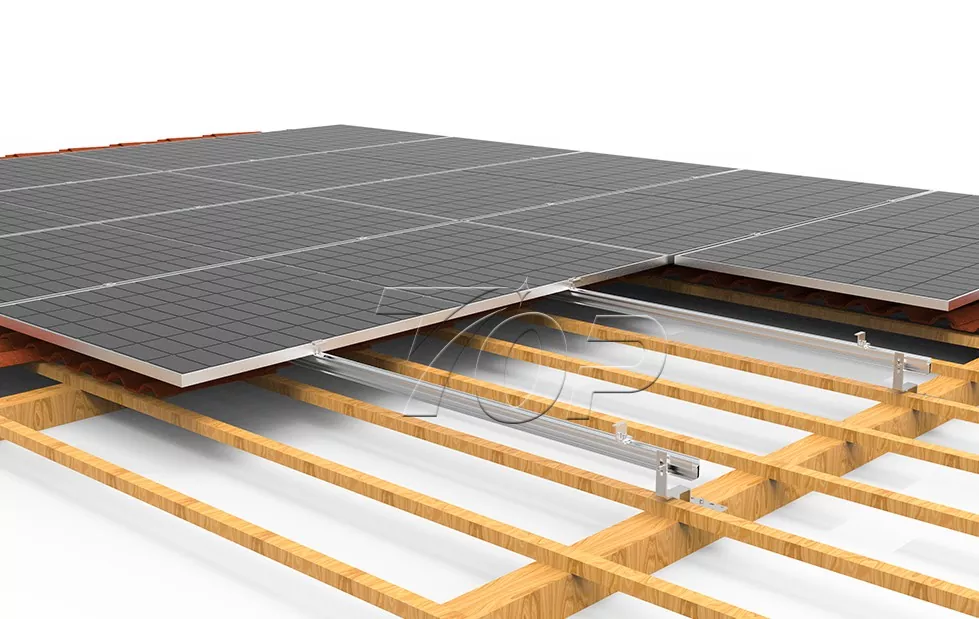

4 ریلوں پر شمسی پینل انسٹال کریں۔

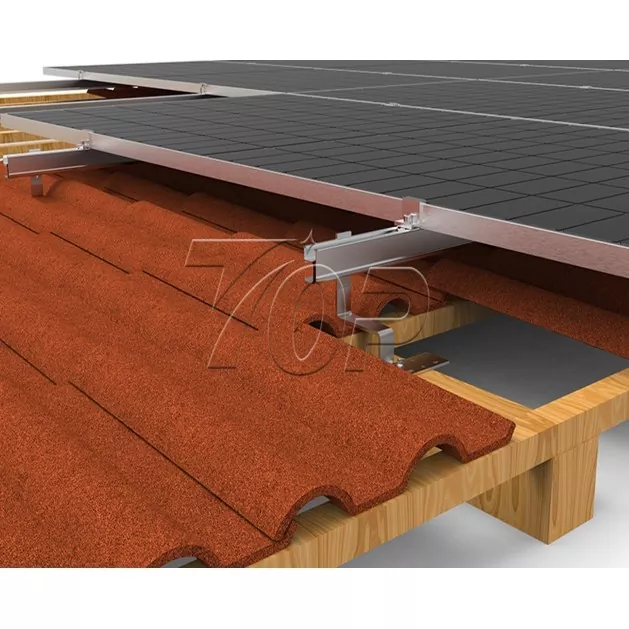

5. شمسی پینل کو مربوط کریں اور درمیانی کلیمپوں اور اختتامی کلیمپوں سے باندھ دیں۔

فوائد

A. ٹوپفینسولر ڈیزائن کردہ ٹائل چھت کا شمسی ماؤنٹ سسٹم رہائشی یا تجارتی استعمال کرتے ہیں ، جو 60 میٹر/سیکنڈ تک ہوا کی نقالی کو منتقل کرتے ہیں ، 1.4KN/M2 تک برف لوڈنگ ہوتی ہے۔

B. اونچائیوں کو ایڈجسٹ کرکے مختلف چھتوں کو فٹ کرنے کے ل flex لچکدار ایڈجسٹمنٹ۔

C. آسان تنصیب ، آسان ڈھانچہ آسانی سے انسٹال کیا جاسکتا ہے ، پیچیدہ اوزار یا مہارت کی ضرورت نہیں ، وقت اور کوشش کی بچت۔

ہکس سسٹم کم بریکٹ ، کم ڈھانچے کی لاگت اور کم مزدوری لاگت سے آراستہ ہے۔
