اعلی معیار اور پائیدار شمسی پینل کی چھتوں سے سپلائر
ٹوپفینسولر آر اینڈ ڈی کی قیادت کر رہا ہے اور شمسی پینل چھتوں کے ماؤنٹ سسٹم کی ڈیزائننگ کر رہا ہے۔ ہم پیشہ ورانہ طور پر ایک اسٹاپ شمسی حل پیش کر رہے ہیں۔ ہمارے سسٹم بھی شامل ہیںفلیٹ چھت کا شمسی پینل بڑھتے ہوئے، دھات کی چھت میں بڑھتے ہوئے نظام ، گراؤنڈ سولر بڑھتے ہوئے نظام ، کارپورٹ سولر سسٹم ، بی آئی پی وی سولر چھت کا نظام ، اور ایگریولٹائکس شمسی نظام۔
موجودہ عمارتوں کی چھت پر براہ راست شمسی پاور اسٹیشن کی تعمیر ، اور اضافی زمین پر قبضہ کرنے کی ضرورت نہیں ہے۔ آج کل یہ شہری توانائی کی تبدیلی کا ایک مقبول حل ہے۔ چھت کا نظام شمسی شمسی ڈھانچے اور چھت کو ایک مکمل اور مربوط ڈھانچے کی حیثیت سے اچھی طرح سے جوڑ رہا ہے۔
شمسی پینل کے ساتھ کس قسم کی چھتیں لگائی جاسکتی ہیں؟
چھت کا زمرہ:
|
ٹائل چھت |
دھات کی چھت |
ڈامر چھت |
کنکریٹ کی چھت |
|
|
|
|
|
دھات کی چھتیں جیسے کھڑی سیون چھت ، کورروگیٹ پلیٹ وغیرہ۔
لکڑی کے شہتیر کے ساتھ ٹائل کی چھت کے نیچے
پچ یا فلیٹ ڈامر چھت
سیمنٹنگ قسم کنکریٹ کی چھت
مزید زمرے…
1. دھات کی چھت کے لئے ، چھت کے سائز کی پیمائش کریں۔ یہ نظام آپ کی چھت کے سائز کی موجودہ تفصیلات کے مطابق تیار کیا گیا ہے۔
2. ٹاپفینسر انجینئر ٹیم اس کے مطابق چھتوں کے بہترین حل سے مماثل ہوگی۔

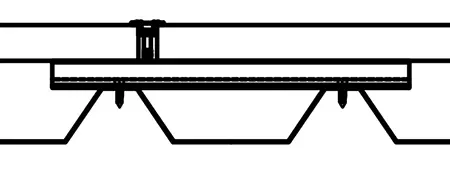

a. دھات کی چھت H ریلوں کے ساتھ چھت کے کلیمپوں کا انتخاب کرتی ہے ، آسان اور تیز تنصیب۔

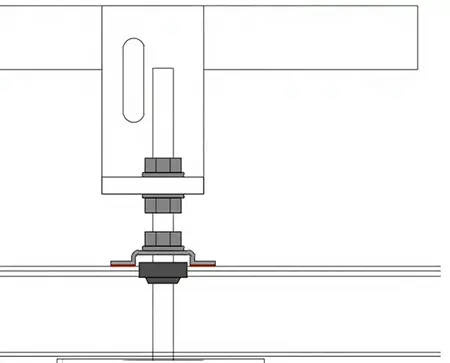

بی۔ کورروگیٹ میٹل چھت کے لئے بولٹ سسٹم کے ساتھ ایل فٹ۔

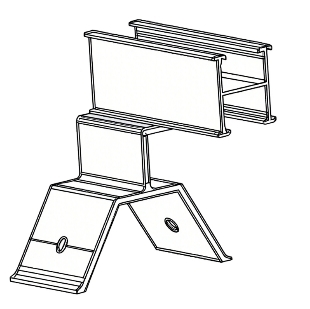

c منی ریل سسٹم نے بوجھ کے وزن کو سب سے چھوٹا بنانے کے لئے ڈھانچے کو بہتر بنایا۔

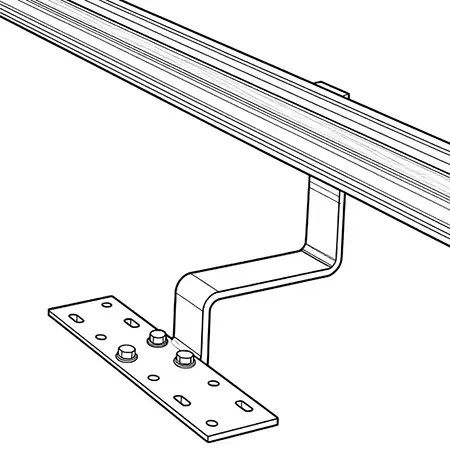

ڈی۔ ٹائل کی چھتیں ، ہم چھت کے ہک /دو سر بولٹ + ریل سسٹم کا استعمال کرتے ہوئے انتخاب کرسکتے ہیں۔

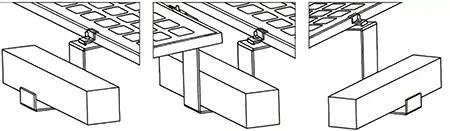

ای. فلیٹ چھت میں زیادہ تر گٹی سسٹم یا تپائی ڈیزائن کا اطلاق ہوتا ہے۔

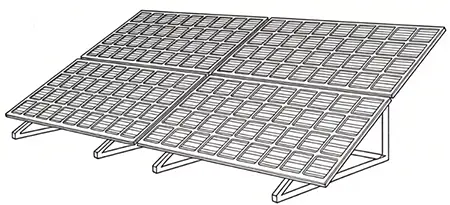

f. تپائی کا ڈھانچہ فلیٹ یا پُر چھتوں پر بہتر شمسی توانائی سے بجلی کی پیداوار کے ل different مختلف زاویوں اور اعلی تخصیص کو پورا کرسکتا ہے۔
براہ کرم مزید حلہم سے رابطہ کریں، ہم آپ کی چھت سے متعلق حل پیش کریں گے۔
چھت میں بڑھتے ہوئے ڈھانچے کے ڈیزائننگ عوامل:
ڈیزائن بوجھ
|
اشیا |
پیرامیٹر (معلومات کے نیچے مثال کے طور پر) |
|
پینل کا طول و عرض |
2278*1134*30 |
|
پینل کا وزن |
30 کلوگرام |
|
پینل کی واقفیت |
عمودی یا زمین کی تزئین کی |
|
پینل کی مقدار/ فی سیٹ |
1 × 2 = 2 پی سی |
|
جھکاؤ زاویہ |
11 ° |
|
علاقائی ہوا کی رفتار |
72 m/s （3S گسٹ اسپیڈ） |
|
زمینی برف کا بوجھ |
0 کے پی اے |
|
خطہ زمرہ |
3 |
|
زیادہ سے زیادہ اونچائی |
10 میٹر |
|
انسٹالیشن سائٹ |
چھت |
|
خطے |
C |
|
ڈیزائن کا معیار |
AS/NZS 1170 (مثال) |
|

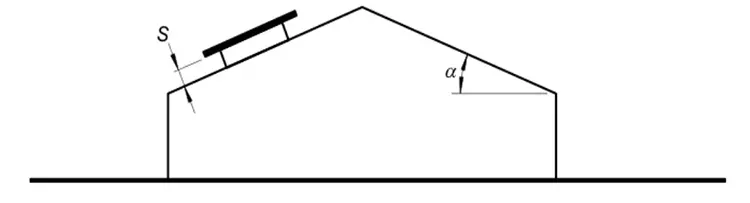

اگر α = 11 ° |
|
|
|
جب ، |
θ = ° ، مثبت |
= 0.600 |
|
جب ، |
θ = 0 ° ، منفی |
= -1.400 |

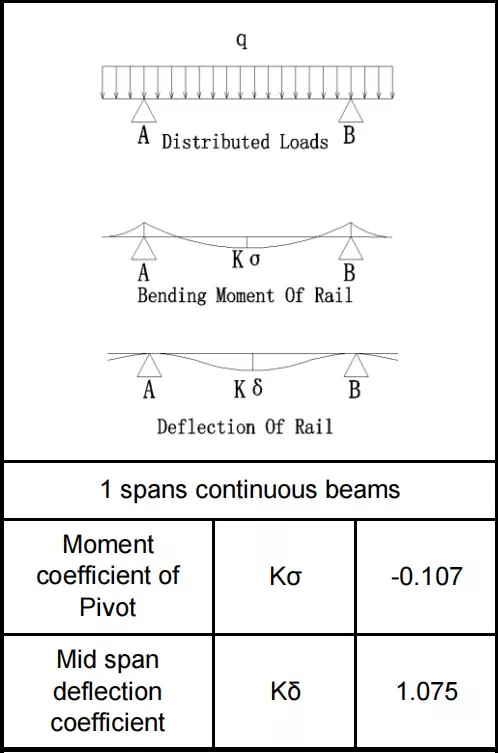

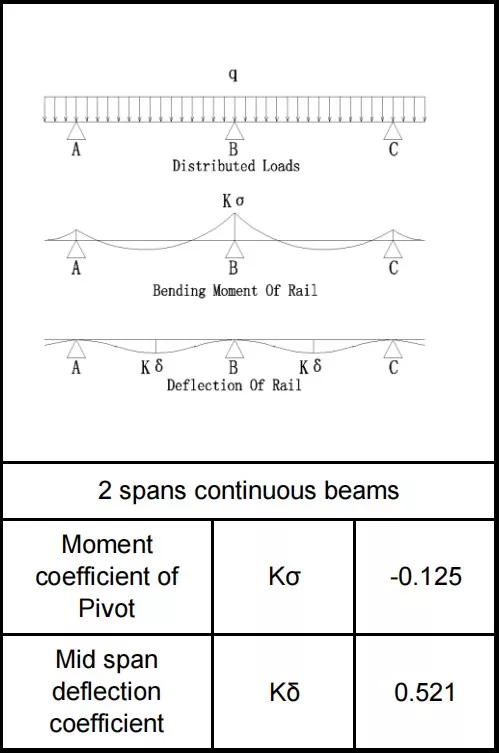

ساخت کا تناؤ کا حساب کتاب
سنگل ریل بوجھ کی چوڑائی کا خاکہ نقشہ
SPAN L = 1.050m
کینٹیلیور ls = 0.200m
qty of spen n = 2
جھکاؤ زاویہ θ = 11 °
ریلوں سے بھری ہوئی چوڑائی B = 0.759m
بوجھ کے امتزاج
|
ریل کے بوجھ کے امتزاج |
|||
|
|
x asix -qx (n/m) |
y asix-qy (n/m) |
|
|
بوجھ |
فکسڈ لوڈ-جی |
17.49 |
89.97 |
|
نیچے ہوا کا بوجھ ڈبلیو 1 |
0 |
718.39 |
|
|
ونڈ بوجھ-ڈبلیو 2 |
0 |
-1676.24 |
|
|
برف کا بوجھ |
0.00 |
0.00 |
|
|
بوجھ کے امتزاج |
1.35g |
23.61 |
121.46 |
|
1.2g+0.6s |
20.99 |
107.96 |
|
|
1.2g+W1 |
20.99 |
826.35 |
|
|
0.9g+w2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
ساخت کا استعمال کرتے ہوئے طویل مدتی کی حمایت کے لئے محفوظ گنتی کے حالات کے تحت ایک محفوظ سیکیورٹی چھت کا شمسی پینل ڈھانچہ ڈیزائن کرنا چاہئے۔
ہماری ڈھانچے کی خدمت کی زندگی ≥ 25 سال ہے
وارنٹی 10 سال ہے۔
- View as
شمسی مثلث بیلسٹ فلیٹ چھت میں بڑھتے ہوئے نظام
پیشہ ور کارخانہ دار کی حیثیت سے ، ہم آپ کو اعلی معیار کے شمسی مثلث بیلسٹ فلیٹ چھت میں بڑھتے ہوئے نظام فراہم کرنا چاہیں گے۔ فلیٹ چھت میں بڑھتے ہوئے نظام کو غیر داخل کرنے والے ڈیزائن کے ساتھ مختلف فلیٹ چھت کے شمسی پینل کی تنصیب کے لئے انجنیئر ہے۔ ٹوپفینسولر نے ڈیزائن کیا ہے کہ یہ گٹی سے محفوظ نظام چھتوں کے دخول کی ضروریات کو ختم کرتا ہے ، اور چھت میں پانی کے اخراج کے خطرے کو ختم کرتا ہے۔ یہ تجارتی اور صنعتی فلیٹ چھت کی ایپلی کیشنز کا مثالی حل ہے جو یورپ ، شمالی امریکہ ، مینا ، اور اے پی اے سی علاقوں میں اچھی طرح سے ثابت اور مشہور ہے۔ .
برانڈ:ٹاپفینسولر
مصنوعات کا مواد:AL6005-T5
مصنوعات کی تقریب:چھت کے شمسی کے لئے گٹی ماڈل کی تنصیب
خدمت زندگی:≥25 سال
گٹی فلیٹ چھت کا شمسی بڑھتے ہوئے نظام
پیشہ ور کارخانہ دار کی حیثیت سے ، ٹوپفینسولر سے گٹی فلیٹ چھت کا شمسی بڑھتے ہوئے نظام ، جو آپ کی عمارت کے ضوابط کی تعمیل کرتے ہوئے تیز ہوا کی رفتار اور بھاری برف کے ساتھ غور کرکے ڈیزائن کیا گیا ہے۔
ٹوپفینسر انجینئر ٹیم آپ کی چھت کے ڈھانچے پر مبنی مثالی گٹی سسٹم پر کام کر رہی ہے ، جس میں ٹھیک طرح سے ڈھانچے کی لوڈنگ کا حساب کتاب ہے۔ ہم آپ کے فلیٹ چھت کے ل safety حفاظت کا ایک مکمل حل پیش کرنے کے لئے ہوا کے بوجھ ، برف کے بوجھ کے حساب کتاب اور مردہ بوجھ کے ساتھ نقالی کو مضبوط بنانے کی پیش کش کرتے ہیں۔
برانڈ نام:ٹاپفینسولر
مصنوعات کا مواد:ایلومینیم
مصنوعات کی تقریب:گٹی سپورٹ سسٹم
خدمت زندگی:≥25 سال
ٹوپفینسر انجینئر ٹیم آپ کی چھت کے ڈھانچے پر مبنی مثالی گٹی سسٹم پر کام کر رہی ہے ، جس میں ٹھیک طرح سے ڈھانچے کی لوڈنگ کا حساب کتاب ہے۔ ہم آپ کے فلیٹ چھت کے ل safety حفاظت کا ایک مکمل حل پیش کرنے کے لئے ہوا کے بوجھ ، برف کے بوجھ کے حساب کتاب اور مردہ بوجھ کے ساتھ نقالی کو مضبوط بنانے کی پیش کش کرتے ہیں۔
برانڈ نام:ٹاپفینسولر
مصنوعات کا مواد:ایلومینیم
مصنوعات کی تقریب:گٹی سپورٹ سسٹم
خدمت زندگی:≥25 سال
فلیٹ چھت شمسی توانائی سے بڑھتے ہوئے کٹس سسٹم
زیامین ٹوپفینسولر چین میں شمسی ماؤنٹ مصنوعات کے لئے ایک اہم کارخانہ دار ہے ، ہم اعلی معیار کے فلیٹ چھت شمسی بڑھتے ہوئے کٹس سسٹم کی فراہمی کرتے ہیں۔ پیشہ ورانہ ڈیزائن اور OEM سروس صارفین کے مطالبات کے مطابق فراہم کی جاسکتی ہے۔
برانڈ نام:ٹاپفینسولر
مصنوعات کا مواد:ایلومینیم AL 6005-T5/ T6 ، گرم ڈپ جستی اسٹیل
مصنوعات کی تقریب:دھات کی چھت شمسی بڑھ رہی ہے
خدمت زندگی:≥25 سال
سولر بیلسٹ ماؤنٹنگ سسٹم
پروفیشنل مینوفیکچرر کے طور پر، Topfencesolar کا تیار کردہ نان پینیٹریٹنگ سولر بیلسٹ ماؤنٹنگ سسٹم چھتوں پر نصب ہونے والے سولر پینلز کے لیے ایک مستحکم اور غیر ڈرلنگ حل فراہم کرتا ہے۔ یہ سولر پینلز کو محفوظ بنانے کے لیے وزن پر مبنی کنکریٹ بلاکس جیسے کنکریٹ سلیب یا بیلسٹ ٹرے پر جوابات ہیں۔ کنکریٹ کی چھتوں میں گھسنے کے لیے توسیعی اینکر بولٹ استعمال کرنے کی ضرورت نہیں ہے۔ آسان حل چھت کی سالمیت کو برقرار رکھتا ہے، اور تنصیب کے وقت کو کم کرتا ہے، پانی کے رساؤ کے خطرے کو ختم کرتا ہے۔ سولر پینلز کے لیے سستا، آسان اور تیز انسٹال۔
برانڈ کا نام:ٹاپ فینسسولر
پروڈکٹ کا مواد:ہاٹ ڈِپ جستی Q235 اسٹیل
مصنوعات کی تقریب:دھات کی چھت کا سولر لگانا
ماڈیول واقفیت:زمین کی تزئین یا عمودی
برانڈ کا نام:ٹاپ فینسسولر
پروڈکٹ کا مواد:ہاٹ ڈِپ جستی Q235 اسٹیل
مصنوعات کی تقریب:دھات کی چھت کا سولر لگانا
ماڈیول واقفیت:زمین کی تزئین یا عمودی
ٹائل چھت ہک بڑھتے ہوئے نظام
ٹاپ فینسسولر برانڈڈ ٹائل روف ہک ماؤنٹنگ سسٹم چین سے تیار کیا گیا ہے، یہ ٹائل کی چھت کے ہکس اور کلیمپ کے ساتھ ایلومینیم ریلوں پر نصب کرکے ٹائل کی چھت پر سولر پینلز کو سپورٹ کرنے کے لیے ایک آسان اور تیز تنصیب کا حل ہے۔ سائٹ پر ویلڈنگ کی ضرورت نہیں، اور چھت کے ڈھانچے کو کوئی نقصان نہیں۔
برانڈ کا نام:ٹاپ فینسسولر
پروڈکٹ کا مواد:SUS304 سٹیل
مصنوعات کی تقریب:رہائشی، تجارتی یا صنعتی ٹائل کی چھتیں۔
سروس کی زندگی:20 سال
برانڈ کا نام:ٹاپ فینسسولر
پروڈکٹ کا مواد:SUS304 سٹیل
مصنوعات کی تقریب:رہائشی، تجارتی یا صنعتی ٹائل کی چھتیں۔
سروس کی زندگی:20 سال
ٹائل چھت شمسی ماؤنٹ
پیشہ ور کارخانہ دار کی حیثیت سے ، ٹوپینسولر کو ٹائل چھت کے لئے آر اینڈ ڈی اور ٹائل چھت کے شمسی ماؤنٹ سسٹم کی تیاری میں مہارت حاصل ہے۔ ایلومینیم مواد ہلکے وزن ، سنکنرن مزاحم ، اور آسان تنصیب کی اعلی درجے کی۔ ایلومینیم ہکس ٹائل کی چھت (وان زینگ) اور حفاظت کو داخل کرسکتے ہیں۔ اس ایپلی کیشن مارکیٹ میں یورپ کی طرح جرمنی ، اسپین ، اٹلی ، نیدرلینڈز ، وغیرہ کی طرح اور ایشیائی ممالک جیسے انڈینسیا ، تھائی لینڈ ، ویتنام ، وغیرہ شامل ہیں۔
پروڈکٹ برانڈ:ٹاپفینسولر
مصنوعات کا مواد:ہائٹ گریڈ ایلومینیم
مصنوعات کی تقریب:چھت ہک ریلوں کو ماون کرتی ہے اور شمسی پینل کی حمایت کرتی ہے
خدمت زندگی:≥25 سال
پروڈکٹ برانڈ:ٹاپفینسولر
مصنوعات کا مواد:ہائٹ گریڈ ایلومینیم
مصنوعات کی تقریب:چھت ہک ریلوں کو ماون کرتی ہے اور شمسی پینل کی حمایت کرتی ہے
خدمت زندگی:≥25 سال
چین میں ایک قابل اعتماد شمسی پینل کی چھتیں کارخانہ دار اور سپلائر کی حیثیت سے ، ہمارے پاس اپنی فیکٹری ہے۔ اپنی مرضی کے مطابق مصنوعات کی قیمت کی فہرست حاصل کرنے کے لئے ، براہ کرم ہم سے رابطہ کریں۔
