ٹائل چھت ہک بڑھتے ہوئے نظام

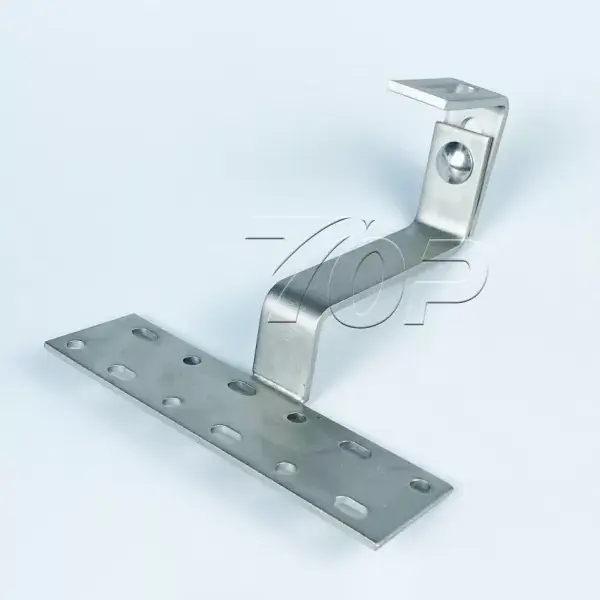

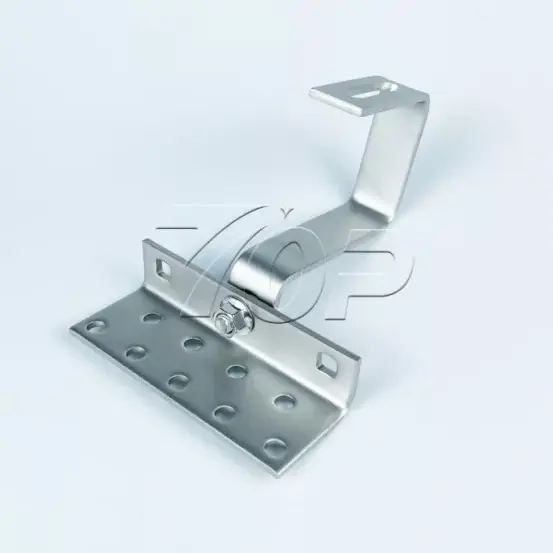

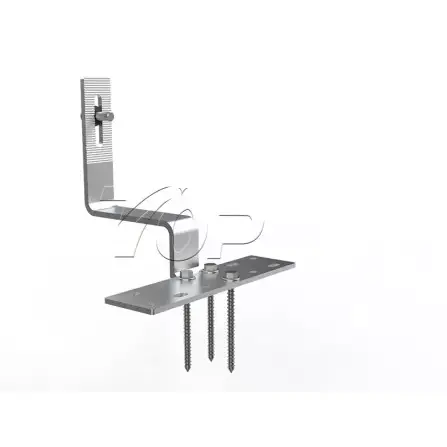

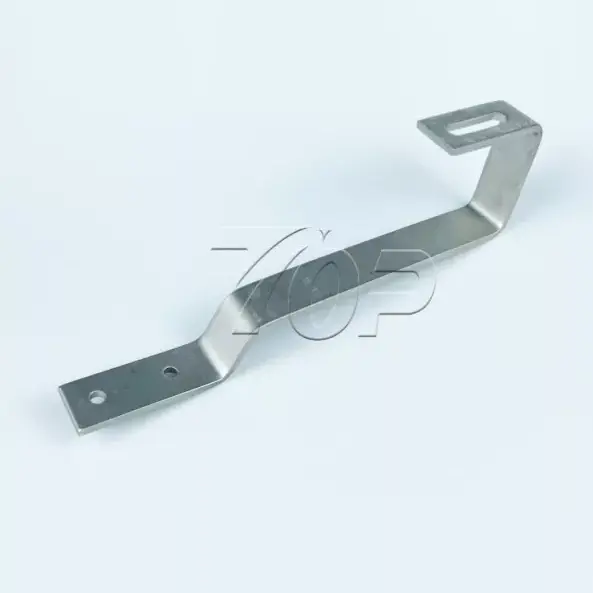

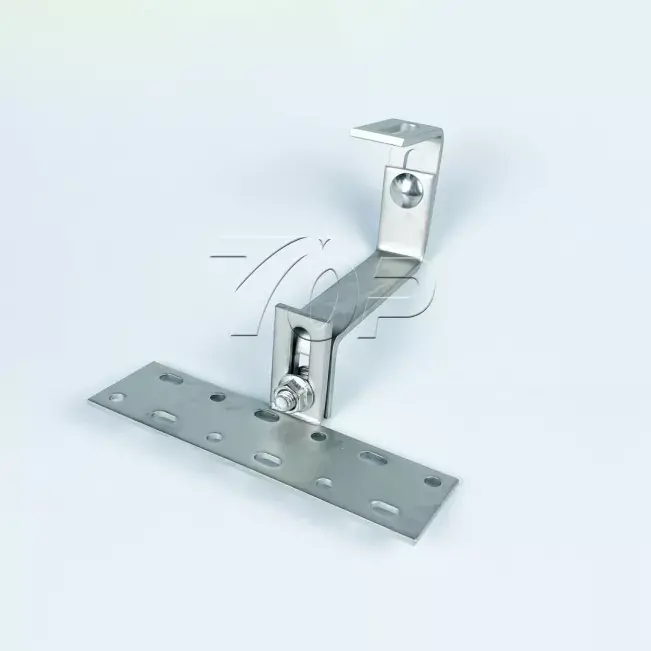

ایک قابل اعتماد چین مینوفیکچرر اور سپلائر کی تلاش ہے؟ مزید مت دیکھو! Topfencesolar ایک معروف فیکٹری ہے جو اعلیٰ معیار کے ٹائل روف ہک ماؤنٹنگ سسٹم پیش کرتی ہے۔ ٹاپ فینسسولر روف ہک کا ڈھانچہ ڈیزائن، حصہ نمبر: TF-AHK-H12 دو اونچائیوں کا سایڈست ڈیزائن ہے، سٹینلیس سٹیل جس کی موٹائی 5 ملی میٹر لمبائی 120-150 ملی میٹر ہے۔

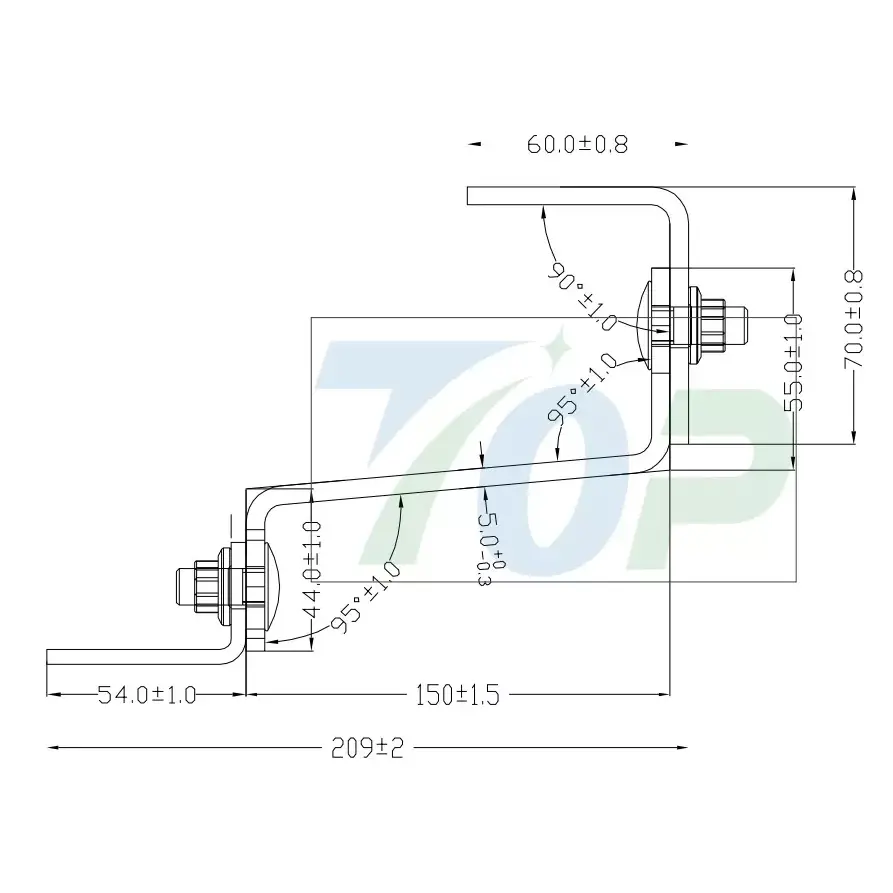

تکنیکی ضروریات:

1. ویلڈ پاسز یکساں طور پر گھنے ہوتے ہیں، خوبصورت سطح کے ساتھ، بغیر انڈر کٹ، کریک یا بلو ہول وغیرہ۔

2. حصے تیز دھار، تیز کونے یا گڑ وغیرہ کے بغیر فلیٹ ہوتے ہیں۔

3. نامعلوم رواداری M ڈگری (GB/T 1804-2000) کے مطابق نافذ کی جاتی ہے۔

4. دائیں زاویہ کے لیے کوئی نشان نہیں۔

5. سطح کا علاج گاہک کی ضروریات کے مطابق کیا جاتا ہے۔

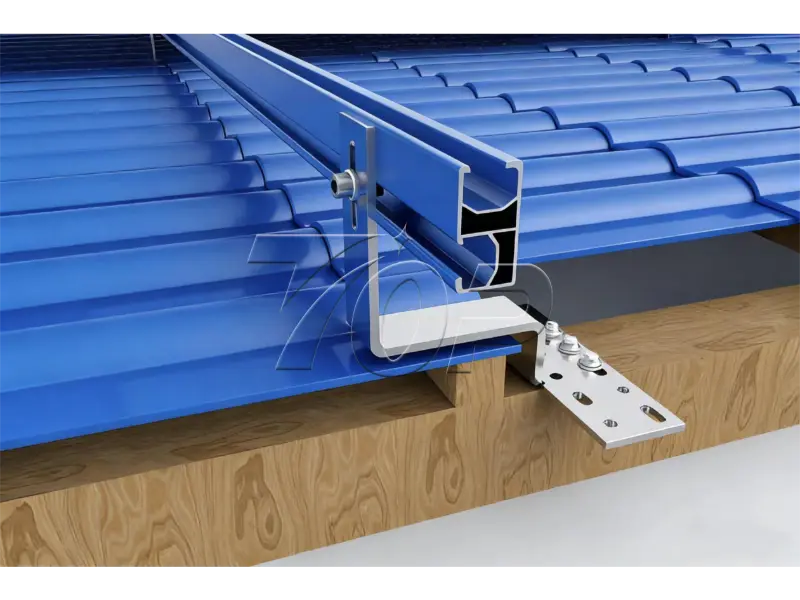

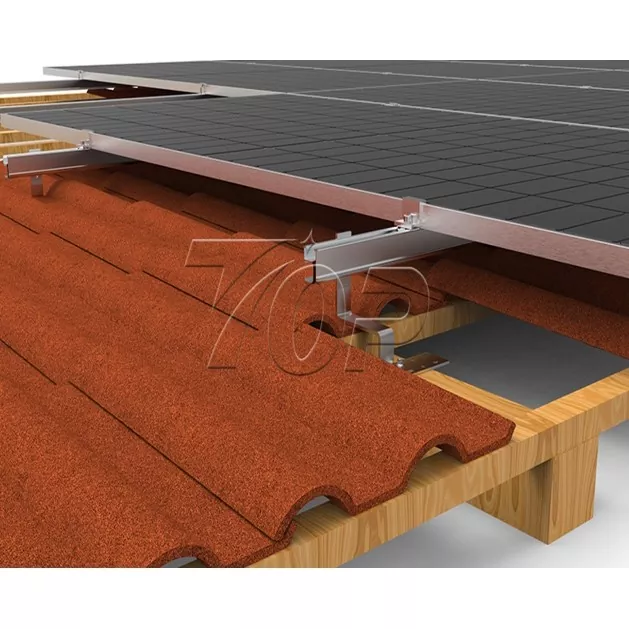

روایتی گراؤنڈ ماؤنٹنگ سے مختلف، چھت پر چڑھنے کا حل مؤثر طریقے سے شمسی توانائی کے استعمال کی شرح کو بڑھا رہا ہے۔ Topfencesolar سے ٹائل روف ہک ماؤنٹنگ سسٹم رہائشی اور کمرشل سولر پاور اسٹیشن میں استعمال کیا جاتا ہے۔ ٹائل کی چھت کی بنیاد پر ڈیزائن کردہ ہک کی خصوصی شکل کا استعمال کرتے ہوئے، اسے چھت کی لکڑی کے شہتیر پر انسٹال کرنا، ہک باڈی کی موڑنے والی شکل ٹائلوں کو نقصان پہنچائے بغیر چھت پر 100% نان ٹچ بانڈنگ ہے۔ اور یہ ڈیزائن چھت پر دخول کے بغیر اصل چھت کو محفوظ طریقے سے رکھ سکتا ہے اور پانی کے رسنے کے کم سے کم خطرے کو کم کر سکتا ہے۔

مواد:

ٹاپ فینسسولر ٹائل روف ہک ماؤنٹنگ سسٹم کے ڈیزائن بنیادی طور پر سٹینلیس سٹیل پر مشتمل ہوتے ہیں، ہم 25 سال سے زیادہ سروس کے استعمال کے ساتھ اعلیٰ معیار اور پائیدار طویل مدتی استعمال کرتے ہیں۔ مواد SUS304 سٹینلیس سٹیل ہے. اور چھت پر سولر پینلز کو مضبوطی سے سپورٹ کرنے کے لیے Al6005-T5 ایلومینیم ریلوں کا استعمال کرتے ہوئے نظام کا امتزاج۔

اس ہک کے لیے ریل کی سطح کا علاج: ایلومینیم ≥15μm انوڈائزنگ سطح کے علاج کے ساتھ۔

کارکردگی: ایلومینیم کے ڈھانچے کو مختلف مذہب کے اطلاق کے تحت اور یہاں تک کہ پیچیدہ آب و ہوا کے ماحول میں بھی اینٹی سنکنرن کو برقرار رکھنا۔

سرٹیفکیٹ: Topfencesolar ہک SGS/CE/TUV کی تعمیل کرتا ہے اور پیداوار کا معیار SGS معیار پر پورا اترتا ہے۔

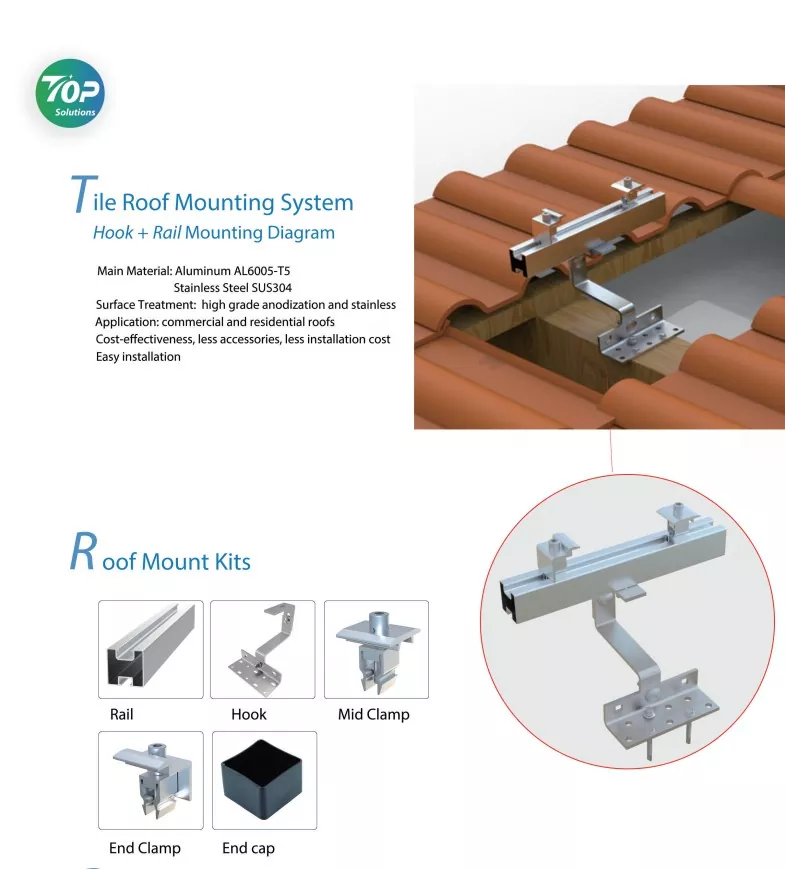

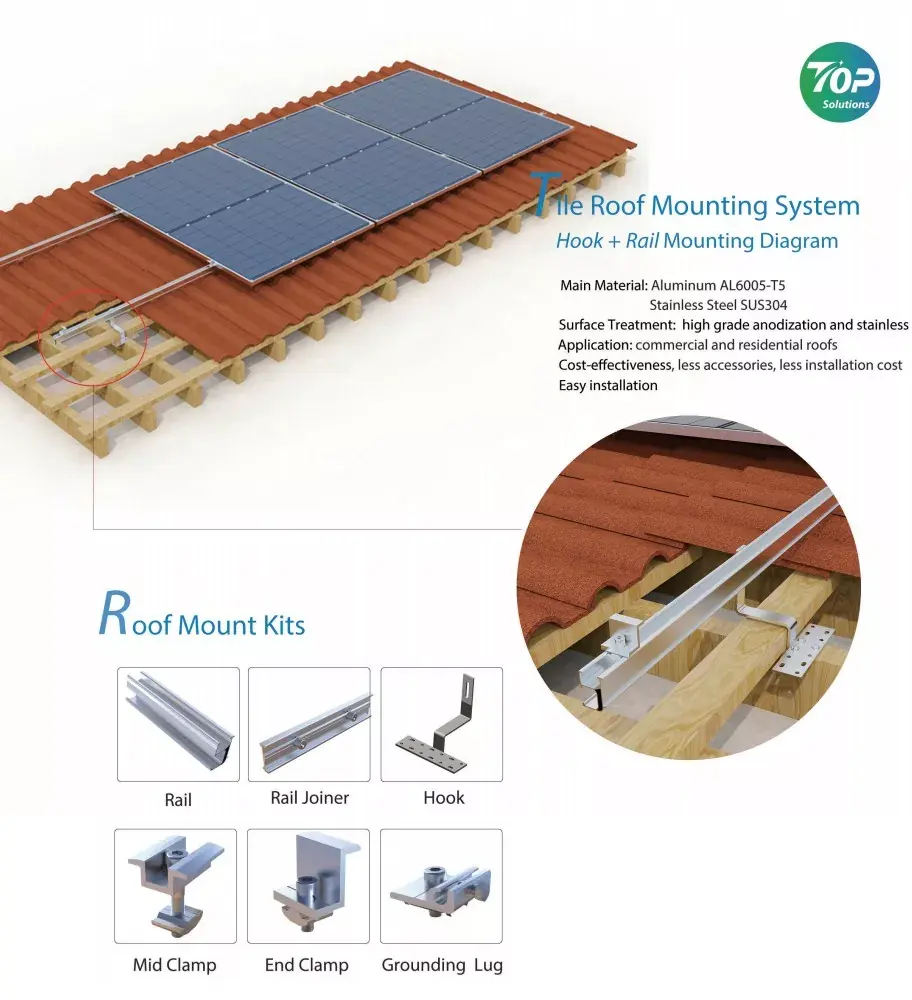

ٹائل کی چھت کے ہکس کے اجزاء:

چمکتا: ربڑ

ہک بازو: SUS304 سٹیل

فاسٹنر: پیچ/ سیلف تھریڈنگ پن

ریل کلیمپ: مڈ کلیمپ/ اینڈ کلیمپ

فوائد:

اس تیزی سے ٹاپ فینسسولر روف ہکس کی تنصیب کے فوائد یہ ہیں کہ یہ سب سے کم لاگت کے ساتھ انسٹال کرنے میں جلدی ہے اور چھت کی اصل ساخت میں کم سے کم تبدیلیاں کرتا ہے۔ لہذا اس ہک ماؤنٹ سسٹم میں چھت کے ساتھ گھل مل جانے کے لیے اعلیٰ جمالیاتی اپیل ہے۔

ہمارے پاس بلیک کلر کے آپشنز بھی ہیں جو یورپ کی مارکیٹ میں بھی مشہور ہیں۔

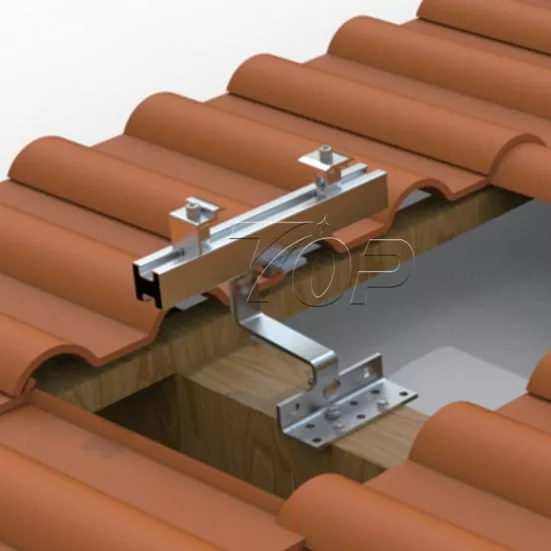

ایپلی کیشن سولر پینل کے ٹائل روف ماؤنٹنگ سسٹم کے لیے موزوں ہے۔ تفصیلی ماڈل میں سولر ٹائل روف ہک ماؤنٹنگ بریکٹ + ایلومینیم ریلز کا اضافہ شامل ہے۔

تنصیب کے مراحل:

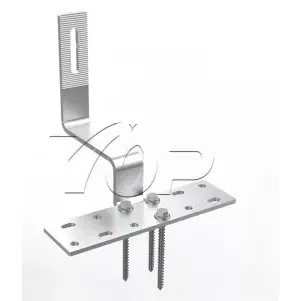

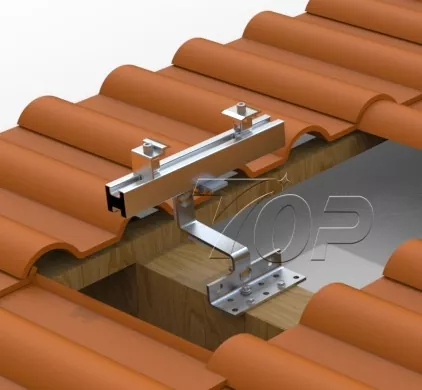

پہلا مرحلہ: ٹائل کی چھت پر مکمل نظام کا ڈھانچہ اسکرو یا بولٹ کا استعمال کر کے ریل ہک کو چھت کے لکڑی کے شہتیر پر باندھتا ہے۔

دوسرا مرحلہ: ٹاپ فینسسولر ایلومینیم ریلوں کو ہکس پر لگاتے ہوئے، مختلف ریلوں کو ریل کنیکٹر کے ساتھ جوڑا جائے۔

تیسرا مرحلہ: ایک بار جب چھت کے تمام ہکس تیار ہو جائیں اور اس پر ایلومینیم کی ریلیں مضبوط ہو جائیں، سولر پینلز لگانے کی تیاری کریں۔ پی وی پینلز کو لگانے سے پہلے، عمودی یا لینڈ سکیپ اورینٹیشن انسٹالیشن کو حتمی شکل دینے کے لیے Topfencesolar انجینئر ٹیم کے ساتھ پینل کی ترتیب کی تصدیق کریں۔ پھر PV پینلز کو 1 rwo میں ایک سیٹ کے ذریعے 4-14 یا اس سے زیادہ پینلز، یا ایک قطار میں دو پینل، ریلوں پر ایک کالم میں سولر پینلز کے 4-20 یونٹ لگائیں۔ قطار اور کالم پینل کی مقدار چھت کے سائز اور دھوپ کی سمت کے لحاظ سے۔ پیشہ ورانہ تفصیلات کے بارے میں کہ آپ کی چھت پر سولر پینل کی ترتیب کو کس طرح ڈیزنگ کرنا ہے اور آپ کی چھت چھت پر کس پاور کی صلاحیت کو انسٹال کر سکتی ہے، آپ TOPrfence انرجی انجینئرز کی ٹیم سے مشورہ کر سکتے ہیں۔

چوتھا مرحلہ: ٹائل کی چھتوں پر ان سولر پینلز کو محفوظ بنانے کے لیے ایلومینیم ریلوں پر سولر پینلز کو Topfencesolar Mid-clmaps کے ساتھ جوڑنا اور End-clmaps کے ساتھ ختم کرنا۔

عوامل ڈھانچے کی ڈیزائننگ اور سولر پینل کی تنصیب کو متاثر کرتے ہیں:

1. چھت کا سائز - بجلی کی گنجائش کا فیصلہ کرتا ہے کہ آپ اپنی عمارت پر کتنی بڑی تنصیب کر سکتے ہیں۔

2. چھت کی قسم: مختلف قسم کی چھتوں کے بڑھتے ہوئے حل ہوتے ہیں۔ ریلوں کے ساتھ ہکس کا انتخاب کرتے ہوئے پِچڈ ٹائل کی چھت ایک بہترین حل ہے، کم لاگت، سولر پینل کو سپورٹ کرنے کی زیادہ طاقت، اور چھت کے وزن کو لوڈ کرنے کی سیکیورٹی کے لیے ہلکا پھلکا ڈھانچہ اچھا ہے۔ لیکن جیسے دھات کی چھت، یا کنکریٹ کی چھت، ایل فٹ + ریل ڈھانچہ یا بیلسٹ سسٹم وغیرہ کا انتخاب کرنے کی ضرورت ہے۔ براہ کرم Topfencesolar انجینئر ٹیم سے مشورہ کریں۔

3. شمسی پینل کا طول و عرض، اور ہر پینل کی طاقت کی گنجائش۔ یہ ساخت وزن لوڈنگ سے متعلق ہے.

4. ہوا کی رفتار۔ ٹائل روف ہک ماؤنٹنگ سسٹم کا ڈھانچہ اتنا مضبوط ہونا چاہیے کہ وہ 2m/s سے 70m/s تک ہوا کا مقابلہ کر سکے (ہوا کی اوسط رفتار 3 سکنڈ اسٹینڈارڈ کے حساب سے شمار ہوتی ہے)۔

5. ساخت کا مواد: اس وقت اسٹیل اور ایلومینیم سب سے زیادہ کثرت سے استعمال کیے جاتے ہیں اور بڑھتے ہوئے ڈھانچے میں مشہور ہیں، چھت کے ڈھانچے کے لیے ہلکے وزن والے مواد کا انتخاب کرنا چاہیے اس لیے المومینون پر جائیں بہترین آپشن ہے۔ Topfencesolar سے، سولر ایلومینیم Al6005-T5 مارکیٹ کے بجائے اعلیٰ معیار کا ہے۔

فوائد

سولر ماؤنٹنگ سسٹم کے لیے ٹاپ فینسسولر ڈیزائن کیے گئے پِچڈ ٹائل روف ہکس آسانی سے بڑھتے ہوئے ڈیزائن، کم بریکٹ، تیز انسٹالیشن ہیں۔

2. ہماری چھت کی ہک کٹس میں اعلی درجے کی انوڈائزنگ عمل اور سٹینلیس سطح کا علاج ہے۔ طویل مدتی استعمال کرنے کی حمایت۔

3. مطلوبہ کم لوازمات کے ڈیزائن کی قیمت کم ہے۔ سائٹس پر تنصیب کی لاگت کو کم کرنے کے لیے صرف کم تنصیبی مزدوروں کی ضرورت ہوتی ہے۔

4.Topfencesolar میں مختلف قسم کے ہکس آپشنز کی سپورٹ ہے جو مختلف ٹائلوں کی چھتوں کو پورا کرنے اور جرمنی، پولینڈ، آسٹریا، اسپین، یا جاپان، انڈونیشیا وغیرہ کی مارکیٹوں کو ڈھانپنے کے لیے ایڈجسٹ کیا جا سکتا ہے۔

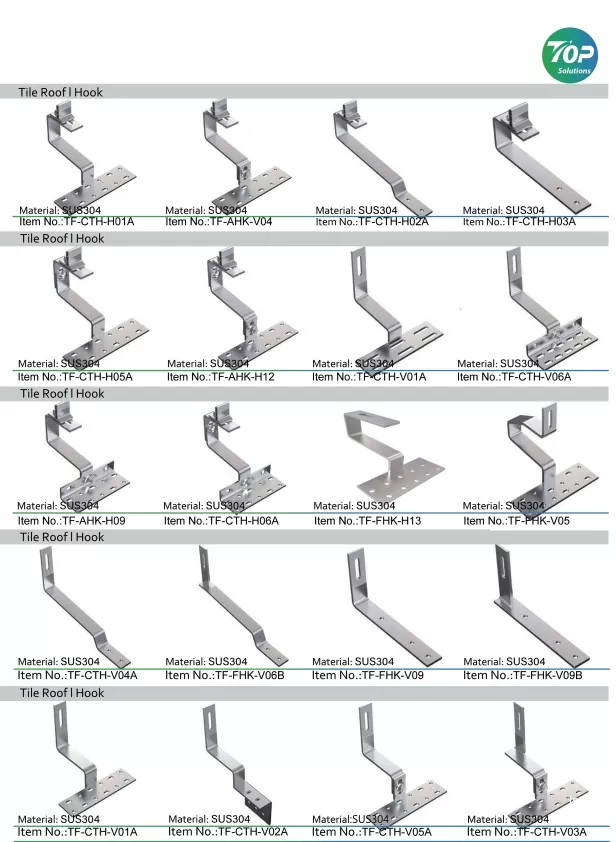

مختلف شکلوں اور ہکس کی اقسام کے مزید اختیارات:
