چین میں بنایا ہوا اعلی معیار کے ہینگر بولٹ

چین کے زیامین بولٹ پروڈکشن سٹی میں ٹوپفنسولر کے ذریعہ تیار کردہ شمسی ڈھانچے کے لئے ہینگر بولٹ۔ ذیل میں اہم تین حصوں پر مشتمل ہے۔

تفصیل:

آئٹم	مواد	سائز	مقدار	یونٹ وزن
M10 بولٹ	SUS304	M10*200	1	0.085
M10 flange نٹ	SUS304	M101510	3	0.011
ربڑ پیڈ	ای پی ڈی ایم	M10*200	1	0.05

پروڈکٹ کا نام: شمسی پینل بولٹ

مواد: SUS304/316

اینٹی رسٹ: اس کی اعلی کارکردگی

انسٹالیشن سائٹ: چھتوں پر

رنگین: قدرتی یا تخصیص کردہ

فنکشن: ساخت کے شمسی پینل فاسٹنرز

شپمنٹ سے پہلے پہلے جمع

شمسی پینل بولٹ بہتر ڈھانچے کا آپشن ہیں ، پیچیدہ تنصیب کی ضرورت نہیں ہے۔ یہ شمسی پینل ڈھانچے کو بڑھتے ہوئے آسان اور پی وی ماڈیولز کو قابل اعتماد معاونت کی پیش کش کے لئے زیادہ موثر بناتا ہے۔

لوڈنگ کی گنجائش:

زیادہ سے زیادہ ہوا کا بوجھ: زیادہ سے زیادہ۔ 60 میٹر/سیکنڈ تک

زیادہ سے زیادہ برف کا بوجھ: زیادہ سے زیادہ۔ 1.4 KN / M2 تک

چھت کی سائٹوں کی مناسب ایپلی کیشنز: نالیدار دھات کی چھت ، ٹراپیزائڈیل چھت ، سینڈوچ دھات کی چھت ، ٹن چھت وغیرہ۔

مزید طول و عرض:

تصویر	تفصیلات
	M10X 150 ملی میٹر
	M10X 200 ملی میٹر
	M10x250 ملی میٹر
	M10X 300 ملی میٹر مزید…

طریقوں کا استعمال:

The شمسی ہینگر بولٹمڈ کلیمپس اور اختتامی کلیمپس کے ساتھ شمسی ریلوں کو تیز کرنے کے لئے ایل فٹ ماؤنٹ کٹ کے ساتھ مل کر استعمال کیا جاتا ہے۔

تعارف دستی

(1) دھات کے بیم یا لکڑی کے رافٹر پر چھت اور پری ڈرل بڑھتے ہوئے گہا کی پوزیشن کی پیمائش کریں۔

(2) بولٹ کو پہلے سے ڈرلڈ سوراخوں میں سکرو کریں اور اس بات کو یقینی بنائیں کہ پانی کے رساو کے خطرے کو ختم کرنے کے مقصد سے ای پی ڈی ایم پلیٹ چھت پر مضبوطی سے جڑی ہو۔

(3) آخر میں پینل کو چھتوں سے اونچا ترتیب دینے کے لئے اونچائی کو ایڈجسٹ کرنا ، پھر تالے لگانے والے گری دار میوے کو مضبوط کرنا۔

(4) ایل فٹ بلاک کو اس کے اوپری حصے پر ماؤنٹ کریں اور ایم 10 فلانج گری دار میوے کو مضبوطی سے سکرو کریں۔

(5) شمسی ریلوں کو ریل کنیکٹر کے ساتھ جوڑنا ، اسے ایل فٹ کٹس پر چڑھانا۔

(7) ڈھانچے پر شمسی پینل کو ماؤنٹ کریںوسط اور اختتام شمسی پینل کلیمپپوری چھت کو مکمل کرنے کے لئے.

View as

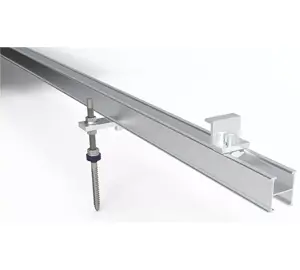

شمسی بڑھتے ہوئے لکڑی کے دھاگے ہینگر بولٹ

چین میں ایک پیشہ ور کارخانہ دار اور سپلائر کی حیثیت سے ، دونوں سروں کے لکڑی کے دھاگے ہینگر بولٹ جو شمسی بڑھتے ہوئے زیمین ٹوپفینسر سے تیار کیے گئے ہیں جو ہکس یا کلپلاک کلیمپوں کی بجائے لکڑی کے یا اسٹیل بیم پر شمسی ریلوں کو مضبوط بنانے کے لئے استعمال ہوتے ہیں۔ شمسی پینل کو بڑھتے ہوئے آسان اور تیز تر ہونا۔ یہ رہائشی یا تجارتی عمارتوں کی نالی اور ٹریپیزائڈیل دھات کی چھتوں کے لئے موزوں ہے ، جیسے جرمنی ، پولینڈ ، وغیرہ جیسے علاقوں میں یورپ اور ایشیائی ممالک کی مارکیٹ۔
برانڈ نام:ٹاپفینسولر
مصنوعات کا مواد:SUS304
مصنوعات کی تقریب:لکڑی/دھات کی چھت پر ریلیں بڑھتے ہوئے
خدمت زندگی:≥25 سال

مزید دیکھیں >> انکوائری بھیجیں۔ >>

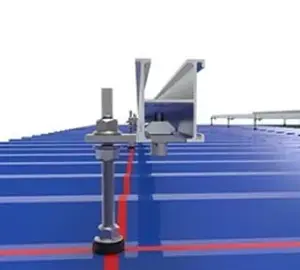

شمسی پینل کے لئے ہینگر بولٹ

ایک پیشہ ور کارخانہ دار ، ٹوپفینسولر کی حیثیت سے ، شمسی پینل کے لئے ہینگر بولٹ جو ہم نے تیار کیے ہیں وہ چھت شمسی تنصیب کے نظام میں ایک جزو ہیں۔ یہ دھات کی چھتوں اور ٹائلڈ چھتوں دونوں کے لئے موزوں ہے۔ اگر آپ دلچسپی رکھتے ہیں تو ، براہ کرم انکوائری بھیجیں۔
پروڈکٹ برانڈ:ٹاپفینسولر
مصنوعات کا مواد:سٹینلیس سٹیل
مصنوعات کی تقریب:چھت شمسی مدد
خدمت زندگی:≥25 سال

مزید دیکھیں >> انکوائری بھیجیں۔ >>

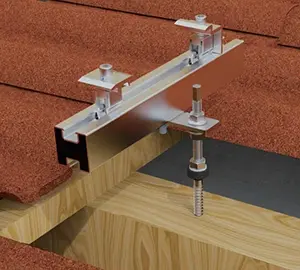

شمسی چھت کے بڑھتے ہوئے ہینگر بولٹ

اسٹینلیس سٹیل 304 ہینگر بولٹ برائے شمسی چھت کے بڑھتے ہوئے زیمین ٹاپفینسر کے ذریعہ تیار کردہ اسٹڈ بولٹ کی طرح ہے جس کا ایک سرے لکڑی کے بیم یا دھات کے طول البلد بیم کے لئے تھریڈ کیا جاتا ہے ، جبکہ دوسرے سرے میں مشین کے دھاگے ہوتے ہیں جس میں گری دار میوے اور دیگر فاسٹنرز کو ایڈجسٹ کیا جاسکتا ہے۔ پہلے سے جمع شدہ ڈیزائن تنصیب کو آسان بناتا ہے اور تیز شمسی تنصیب کے لئے مزدوری کے اخراجات کو کم کرتا ہے۔
برانڈ نام:ٹاپفینسولر
مصنوعات کا مواد:سٹینلیس سٹیل
مصنوعات کی تقریب:لکڑی/اسٹیل بیم/پورلن بڑھتے ہوئے
خدمت زندگی:≥25 سال

مزید دیکھیں >> انکوائری بھیجیں۔ >>

چین میں ایک قابل اعتماد ہینگر بولٹ کارخانہ دار اور سپلائر کی حیثیت سے ، ہمارے پاس اپنی فیکٹری ہے۔ اپنی مرضی کے مطابق مصنوعات کی قیمت کی فہرست حاصل کرنے کے لئے ، براہ کرم ہم سے رابطہ کریں۔
