ہائی ونڈ ریجن پی وی فینس ری انفورسمنٹ: ای پی سی کنٹریکٹرز اور انسٹالرز کے لیے انجینئرنگ گائیڈ

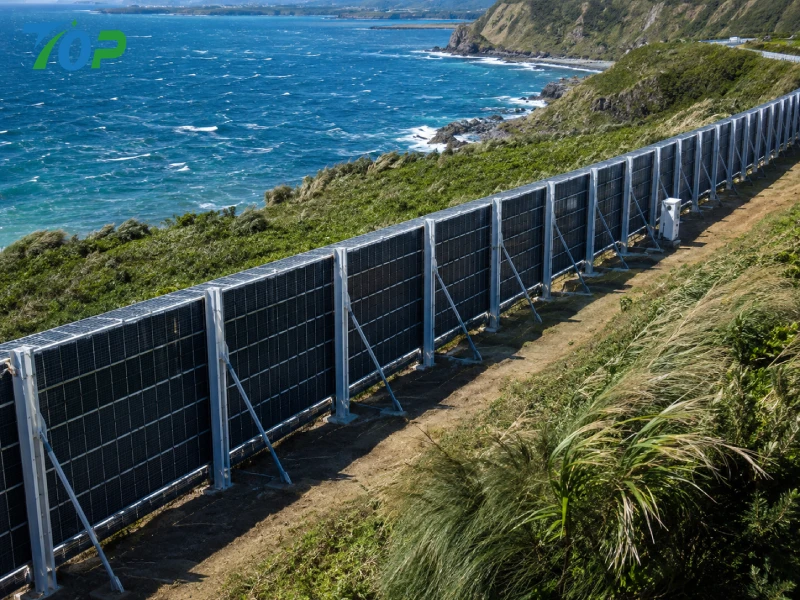

تیز ہوا کے ماحول میں پی وی باڑ کی مضبوطی کیوں اہم ہے۔
زیادہ خطرے والے ماحول میں جیسے ساحلی علاقوں، کھلے خطوں، اور بلند صنعتی مقامات،پی وی باڑکمکاب اختیاری نہیں ہے- یہ انجینئرنگ کی ایک اہم ضرورت ہے۔ EPC ٹھیکیداروں اور سولر انسٹالرز کے لیے، تیز ہوا والے علاقوں میں ناکافی ساختی ڈیزائن تباہ کن نظام کی ناکامی، دیکھ بھال کے بڑھتے ہوئے اخراجات، اور سمجھوتہ شدہ پروجیکٹ ROI کا باعث بن سکتا ہے۔ یہ گائیڈ ایک جامع، انجینئرنگ پر مرکوز بریک ڈاؤن فراہم کرتا ہے۔PV باڑ کمکتیز ہوا کے حالات کے لیے تیار کردہ حکمت عملی، B2B فیصلہ سازوں کو تنصیب کی کارکردگی اور طویل مدتی وشوسنییتا دونوں کو بہتر بنانے میں مدد کرتی ہے۔
جیسے جیسے عالمی شمسی تعیناتی سخت ماحول میں پھیلتی ہے، مضبوط فوٹوولٹک باڑ لگانے کے نظام کو ہوا کی مزاحمت، سنکنرن سے تحفظ، اور ساختی سالمیت میں اعلیٰ معیارات پر پورا اترنا چاہیے۔ چاہے آپ پیری میٹر پی وی باڑ یا مربوط شمسی باڑ لگانے کے نظام کو ڈیزائن کر رہے ہوں، پائیدار، بینک کے قابل پروجیکٹس کی فراہمی کے لیے ونڈ لوڈ کی حرکیات اور مادی کارکردگی کو سمجھنا ضروری ہے۔
پی وی فینس سسٹم ہائی ونڈ زونز میں کیوں ناکام ہو جاتے ہیں (ونڈ لوڈ رسک اینالیسس)
ساحلی اور تیز ہوا کی تنصیبات میں عام ناکامی کے طریقے
حقیقی دنیا کے EPC منصوبوں میں، تیز ہوا والے علاقوں میں PV باڑ کی ناکامی عام طور پر خراب ساختی ڈیزائن اور ماحولیاتی بوجھ کو کم کرنے کے امتزاج سے پیدا ہوتی ہے۔ سب سے زیادہ عام مسائل میں سے ایک ہےساختی الٹ پھیر، جہاں باڑ کے خطوط میں اضافہ اور پس منظر کی قوتوں کے خلاف مزاحمت کرنے کے لئے کافی سرایت کی گہرائی یا بنیاد کی طاقت کی کمی ہے۔
ایک اور بار بار ناکامی موڈ ہےفاسٹنر ڈھیلا کرناچکراتی ہوا کے بوجھ کے تحت۔ ہوا کے اتار چڑھاؤ کی وجہ سے مسلسل کمپن بولٹ ٹارک کو بتدریج کم کر سکتی ہے، خاص طور پر جب غیر مصدقہ مواد استعمال کیا جائے۔ یہ ترقی پسند عدم استحکام اور حتمی نظام کی ناکامی کی طرف جاتا ہے۔
مزید برآں،سنکنرن سے متعلق انحطاطساحلی ماحول میں ایک بڑی تشویش ہے۔ سالٹ سپرے جستی سٹیل کے اجزاء کے بگاڑ کو تیز کرتا ہے، وقت کے ساتھ ساختی سالمیت کو کمزور کرتا ہے۔ مناسب مواد کے انتخاب کے بغیر—جیسے کہ SUS304 سٹینلیس سٹیل—سسٹم وقت سے پہلے ناکام ہو سکتے ہیں، جس سے لائف سائیکل کے اخراجات بڑھ جاتے ہیں۔
PV باڑ کے ڈھانچے کے لیے ونڈ لوڈ کی بنیادی باتیں
ہوا کے بوجھ کے رویے کو سمجھنا تقویت یافتہ شمسی باڑ لگانے کے نظام کو ڈیزائن کرنے کے لیے بنیادی ہے۔ پی وی باڑ پر ہوا کا دباؤ مستقل نہیں ہوتا ہے۔ یہ زمین کی کھردری، اونچائی، اور ہنگامہ خیزی کی شدت جیسے عوامل پر منحصر ہوتا ہے۔
دو بنیادی قوتوں پر غور کرنا ضروری ہے:
- جامد ہوا کا دباؤ:مستحکم ہوا کے بہاؤ کے ذریعے استعمال ہونے والی بنیادی قوت
- متحرک ہوا کے اثرات:جھونکے اور ہنگامہ جو کہ اتار چڑھاؤ کا بوجھ پیدا کرتے ہیں۔
تیز ہوا والے علاقوں میں،جھونکے کے عواملنمایاں طور پر چوٹی کے بوجھ کو بڑھانا۔ اس کا مطلب یہ ہے کہ یہاں تک کہ اگر ہوا کی اوسط رفتار قابل انتظام دکھائی دیتی ہے، تو تیز رفتار ہوا کے مختصر پھٹ ساختی حدود سے تجاوز کر سکتے ہیں اگر مناسب طریقے سے حساب نہ لیا جائے۔
ROI پر اثر: بحالی کے اخراجات بمقابلہ ابتدائی کمک سرمایہ کاری
B2B کے نقطہ نظر سے، ناکافی کمک کے لاگت کے مضمرات کافی ہیں۔ اگرچہ معیاری PV باڑ لگانے والے نظام کم پیشگی لاگت پیش کر سکتے ہیں، لیکن وہ اکثر دیکھ بھال، حصے کی تبدیلی، اور نظام کے بند ہونے کی وجہ سے زیادہ طویل مدتی اخراجات کا باعث بنتے ہیں۔
اس کے برعکس، سرمایہ کاریتیز ہوا سے بچنے والی PV باڑ کو کمکسسٹم کے استحکام کو بہتر بناتا ہے، ناکامی کی شرح کو کم کرتا ہے، اور پراجیکٹ لائف سائیکل پر متوقع کارکردگی کو یقینی بناتا ہے۔ EPC ٹھیکیداروں کے لیے، اس کا ترجمہ کم وارنٹی دعووں اور کلائنٹ کے مضبوط اعتماد میں ہوتا ہے- دونوں ہی آپریشنز کو سکیل کرنے اور منافع کو برقرار رکھنے کے لیے اہم ہیں۔
پی وی فینس ڈیزائن کے لیے ونڈ لوڈ کیلکولیشن کے معیارات (تکنیکی پیرامیٹرز)
کلیدی ڈیزائن کوڈز اور معیارات
حفاظت اور وشوسنییتا کو یقینی بنانے کے لیے انجینئرنگ-گریڈ PV باڑ کو کمک بین الاقوامی سطح پر تسلیم شدہ معیارات کی تعمیل کرنی چاہیے۔ اگرچہ PV باڑ ہمیشہ براہ راست ماڈیول معیارات کے تحت نہیں آتی ہیں، کئی فریم ورک ضروری رہنمائی فراہم کرتے ہیں:
- IEC 61215 / IEC 61730:PV ماڈیول کے استحکام اور حفاظت کے لیے بنیادی ضروریات فراہم کریں۔
- ASCE 7:بڑے پیمانے پر ساختی ڈیزائن میں ہوا کے بوجھ کا حساب لگانے کے لیے استعمال کیا جاتا ہے۔
- EN 1991-1-4 (یورو کوڈ):عمارتوں اور ڈھانچے کے لیے ہوا کے اعمال کی وضاحت کرتا ہے۔
یہ معیار ہوا کے دباؤ کا حساب لگانے، حفاظتی عوامل کی وضاحت، اور بین الاقوامی EPC منصوبوں میں تعمیل کو یقینی بنانے کی بنیاد بناتے ہیں۔
کریٹیکل انجینئرنگ پیرامیٹرز
ہوا کے بوجھ کا درست حساب کئی کلیدی پیرامیٹرز پر منحصر ہے جن کا پراجیکٹ کی منصوبہ بندی کے دوران جائزہ لینا ضروری ہے:
- ڈیزائن ہوا کی رفتار (m/s):علاقائی موسمیاتی ڈیٹا کی بنیاد پر
- خطوں کا زمرہ:کھلے میدانوں میں شہری علاقوں کے مقابلے میں زیادہ ہوا کی نمائش ہوتی ہے۔
- باڑ کی اونچائی:لمبے ڈھانچے کو ہوا کے زیادہ دباؤ کا نشانہ بنایا جاتا ہے۔
- پینل جھکاؤ زاویہ:ایروڈینامک رویے اور بوجھ کی تقسیم کو متاثر کرتا ہے۔
ان متغیرات میں سے کسی کو نظر انداز کرنے کے نتیجے میں انڈر ڈیزائن کردہ سسٹم ہو سکتے ہیں جو حقیقی آپریٹنگ حالات میں ناکام ہو جاتے ہیں۔
نمونہ ونڈ لوڈ کیلکولیشن ماڈل
ساختی ڈیزائن میں استعمال ہونے والی ایک آسان ونڈ لوڈ مساوات ہے:
ہوا کا دباؤ (P) = 0.5 × ρ × V² × Cp × Ce
- ρ = ہوا کی کثافت
- V = ہوا کی رفتار
- Cp = پریشر گتانک
- Ce = نمائش کا عنصر
یہ مساوات اس بات پر روشنی ڈالتی ہے کہ ہوا کی رفتار کے ساتھ ہوا کا دباؤ کس طرح تیزی سے بڑھتا ہے۔ یہاں تک کہ ہوا کی رفتار میں تھوڑا سا اضافہ بھی نمایاں طور پر زیادہ بوجھ کا باعث بن سکتا ہے، جس سے پی وی باڑ کو مضبوط بنانے کی حکمت عملیوں کی ضرورت کو تقویت ملتی ہے۔
B2B پروجیکٹس کے لیے تجویز کردہ حفاظتی مارجن
تجارتی اور افادیت کے پیمانے پر تنصیبات کے لیے، قدامت پسند ڈیزائن مارجن ضروری ہیں۔ صنعت کے بہترین طریقے کم از کم حفاظتی عوامل کو لاگو کرنے کی تجویز کرتے ہیں۔1.5 سے 2.0ہوا کے رویے اور مادی کارکردگی میں غیر یقینی صورتحال کا حساب دینا۔
مزید برآں، EPC ٹھیکیداروں کو سائٹ کی مخصوص شرائط پر غور کرنا چاہیے جیسے:
- ساحلی خطوں سے قربت (نمک سنکنرن + تیز ہوا)
- موسمی طوفان کے نمونے (ٹائفون، سمندری طوفان)
- مٹی کی استحکام اور نکاسی کے حالات
ان عوامل کو ڈیزائن کے عمل میں ضم کر کے، تقویت یافتہ PV باڑ لگانے والے نظام زیادہ قابل اعتماد اور کم لائف سائیکل خطرے کو حاصل کر سکتے ہیں۔
ہائی ونڈ پی وی باڑ کے نظام کے لیے ساختی کمک کے حل
مضبوط ایلومینیم کھوٹ کے ڈھانچے بمقابلہ روایتی اسٹیل
مواد کا انتخاب سب سے اہم فیصلوں میں سے ایک ہے۔PV باڑ کمکخاص طور پر تیز ہوا اور سنکنرن ماحول میں۔ روایتی جستی سٹیل کے ڈھانچے، مختصر مدت میں لاگت کے باوجود، اکثر ساحلی یا مرطوب علاقوں میں تیزی سے انحطاط کا شکار ہوتے ہیں۔ اس کے برعکس، اعلی طاقت والے ایلومینیم مرکب نظام وزن، سنکنرن مزاحمت، اور ساختی کارکردگی کے درمیان اعلیٰ توازن پیش کرتے ہیں۔
انجینئرنگ کے نقطہ نظر سے، ایلومینیم مرکب (عام طور پر 6005-T5 یا 6063-T6) بہترین تناؤ کی طاقت فراہم کرتا ہے جبکہ فاؤنڈیشن پر ڈیڈ بوجھ کو نمایاں طور پر کم کرتا ہے۔ وزن میں یہ کمی براہ راست تنصیب کی کارکردگی کو بہتر بناتی ہے اور نقل و حمل کے اخراجات کو کم کرتی ہے- بڑے پیمانے پر تعیناتیوں کا انتظام کرنے والے EPC ٹھیکیداروں کے لیے اہم تحفظات۔
جب کے ساتھ جوڑاSUS304 سٹینلیس سٹیل فاسٹنر، ایلومینیم کے ڈھانچے ایک سنکنرن مزاحم نظام بناتے ہیں جو 720 گھنٹے سے زیادہ نمک کے اسپرے ماحول کو برداشت کرنے کے قابل ہے۔ ہاٹ ڈِپ گیلوانائزڈ (HDG) اسٹیل کے مقابلے میں، جو وقت کے ساتھ ساتھ کوٹنگ کے نقائص پیدا کر سکتا ہے، یہ مجموعہ کم سے کم دیکھ بھال کے ساتھ طویل مدتی استحکام کو یقینی بناتا ہے۔
ہوا کی مزاحمت کے لیے آپٹمائزڈ پوسٹ ڈیزائن
باڑ کے خط کسی بھی شمسی باڑ کے نظام میں بنیادی بوجھ برداشت کرنے والے اجزاء کے طور پر کام کرتے ہیں۔ تیز ہوا والے علاقوں میں، پوسٹ کا ناکافی ڈیزائن ساختی ناکامی کی ایک اہم وجہ ہے۔ مضبوط PV باڑ کے نظاموں کو دیوار کی موٹائی میں اضافہ، عام طور پر ≥2.0mm کے ساتھ خطوط کی ضرورت ہوتی ہے تاکہ پس منظر کے ہوا کے بوجھ کے نیچے موڑنے اور جھکنے کی مزاحمت کی جا سکے۔
اتنا ہی اہم ہے۔سرایت کی گہرائی. زیادہ تر ہائی ونڈ ایپلی کیشنز کے لیے، کم از کم 800 ملی میٹر گہرائی تجویز کی جاتی ہے، حالانکہ یہ مٹی کے حالات اور ہوا کی کلاس کے لحاظ سے بڑھ سکتی ہے۔ گہرا سرایت الٹنے والے لمحات اور ترقی کی قوتوں کے خلاف مزاحمت کو بڑھاتا ہے۔
اعلی درجے کے ڈیزائن بھی شامل کر سکتے ہیں:
- جڑتا کے بہتر لمحے کے لیے ٹوپی کی شکل والی یا سی کی شکل والی پوسٹ پروفائلز
- کنکریٹ سے لگے ہوئے نظاموں کے لیے مضبوط بیس پلیٹیں۔
- torsional عدم استحکام کو روکنے کے لئے مخالف گردش خصوصیات

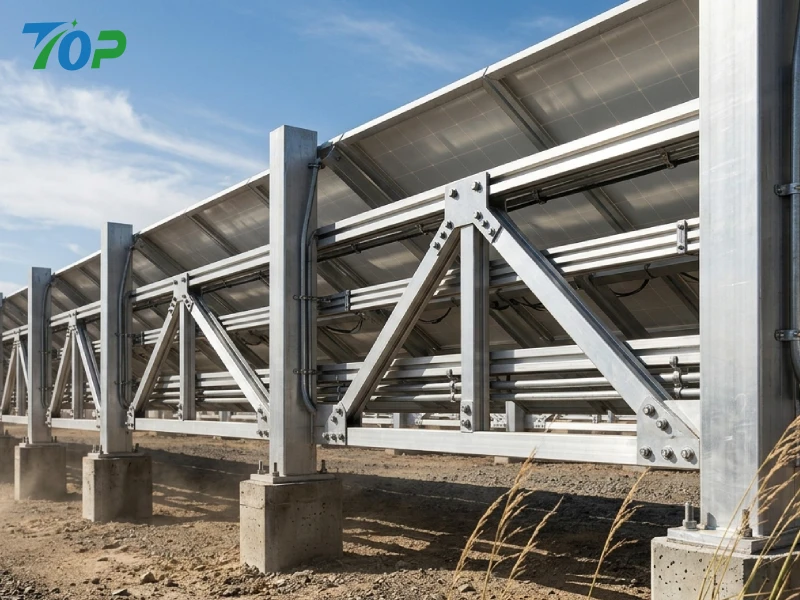

کراس بریسنگ اور سہ رخی کمک ڈیزائن
میں ساختی سختی کو بہتر بنانے کے سب سے مؤثر طریقوں میں سے ایکہوا مزاحم PV باڑ لگانے کے نظامکراس bracing کے ذریعے ہے. اخترن ارکان کو متعارف کروا کر، بوجھ کو متعدد ساختی عناصر میں دوبارہ تقسیم کیا جا سکتا ہے، جس سے اہم نقاط پر تناؤ کے ارتکاز کو نمایاں طور پر کم کیا جا سکتا ہے۔
سہ رخی کمک جیومیٹری خاص طور پر موثر ہے کیونکہ یہ موڑنے والی قوتوں کو محوری قوتوں میں تبدیل کرتی ہے، جو مواد زیادہ مؤثر طریقے سے برداشت کر سکتا ہے۔ یہ ڈیزائن نقطہ نظر ہوا کے دباؤ میں خرابی کو کم کرتا ہے اور نظام کے مجموعی استحکام کو بڑھاتا ہے۔
EPC ٹھیکیداروں کے لیے، پہلے سے انجنیئرڈ بریسنگ ماڈیولز کو شامل کرنا بھی تنصیب کو ہموار کر سکتا ہے، انجینئرنگ کی درستگی کو برقرار رکھتے ہوئے سائٹ پر فیبریکیشن کے وقت کو کم کر سکتا ہے۔
اعلی طاقت کے فاسٹنرز اور کلیمپنگ سسٹم
فاسٹنرز کو اکثر نظر انداز کیا جاتا ہے، پھر بھی وہ متحرک ہوا کے بوجھ کے تحت ساختی سالمیت کو برقرار رکھنے میں اہم کردار ادا کرتے ہیں۔ تیز ہوا کی ایپلی کیشنز میں، تمام بولٹ، گری دار میوے، اور کلیمپس سے بنائے جائیںSUS304 یا SUS316 سٹینلیس سٹیلطاقت اور سنکنرن مزاحمت دونوں کو یقینی بنانے کے لیے۔
ٹارک کنٹرول بھی اتنا ہی اہم ہے۔ کم سخت بولٹ وقت کے ساتھ ڈھیلے ہو سکتے ہیں، جبکہ زیادہ سخت بندھنوں کو مادی تھکاوٹ کا سامنا کرنا پڑ سکتا ہے۔ ٹارک پر قابو پانے والی تنصیب کو لاگو کرنا—عام طور پر کیلیبریٹڈ ٹارک رنچوں کا استعمال—تمام کنکشنز پر یکساں پری لوڈ کو یقینی بناتا ہے۔
تجویز کردہ طریقوں میں شامل ہیں:
- اینٹی لوزنگ واشر یا لاک نٹس کا استعمال
- اہم کنکشنز میں تھریڈ لاکنگ کمپاؤنڈ لگانا
- تنصیب کے بعد ٹارک کی تصدیق کرنا
ایروڈینامک آپٹیمائزیشن
ساختی کمک کے علاوہ، ہوا کے بوجھ کو کم کرنے میں ایروڈینامک ڈیزائن کلیدی کردار ادا کرتا ہے۔ ٹھوس باڑ کے پینل ہوا کے خلاف مزاحمت پیدا کر سکتے ہیں، جس کی وجہ سے ساختی اجزا پر زیادہ الضغط ہوتا ہے۔ اس کے برعکس، مرضی کے مطابق ڈیزائن جزوی ہوا کے بہاؤ کی اجازت دیتے ہیں، مجموعی بوجھ کو کم کرتے ہیں۔
مؤثر حکمت عملیوں میں شامل ہیں:
- پینلز کے درمیان کنٹرولڈ اسپیسنگ کا تعارف
- سوراخ شدہ یا میش بیکڈ باڑ لگانے کے نظام کا استعمال
- ڈریگ کوفیشینٹس کو کم سے کم کرنے کے لیے پینل کے جھکاؤ کے زاویوں کو ایڈجسٹ کرنا
یہ ڈیزائن آپٹیمائزیشن نہ صرف ساختی کارکردگی کو بڑھاتے ہیں بلکہ مادی ضروریات کو بھی کم کرتے ہیں، بہتر لاگت کی کارکردگی اور بہتر ROI میں حصہ ڈالتے ہیں۔
مضبوط ہوا والے علاقوں میں پی وی باڑ کے استحکام کے لیے فاؤنڈیشن انجینئرنگ
گراؤنڈ ماؤنٹ بمقابلہ کنکریٹ فاؤنڈیشن کا موازنہ
کارفرما زمینی خطوط اور کنکریٹ بنیادوں کے درمیان انتخاب کا نظام کے استحکام اور تنصیب کی رفتار پر براہ راست اثر پڑتا ہے۔ زمین پر نصب نظام نصب کرنے میں تیز اور مناسب مٹی کے حالات میں زیادہ لاگت والے ہوتے ہیں، لیکن انتہائی تیز ہوا والے علاقوں میں محدود مزاحمت پیش کر سکتے ہیں۔
کنکریٹ فاؤنڈیشنز، جب کہ زیادہ محنت کرنے والی ہیں، اعلیٰ بوجھ برداشت کرنے کی صلاحیت فراہم کرتی ہیں اور ان کی سفارش کی جاتی ہے:
- تیز ہوا کی نمائش والے ساحلی علاقے
- نرم یا ریتلی مٹی جس میں برداشت کی کم صلاحیت ہو۔
- ایسے منصوبے جن کے لیے طویل مدتی ساختی اعتبار کی ضرورت ہوتی ہے۔
مٹی کی حالت کا اثر (ریت، مٹی، چٹانی خطہ)
مٹی کی خصوصیات فاؤنڈیشن کی کارکردگی کو براہ راست متاثر کرتی ہیں۔ مثال کے طور پر، ریتیلی مٹی کمزور پس منظر کی مزاحمت پیش کرتی ہے اور اس کے لیے گہرے سرایت یا بڑے کنکریٹ کی بنیادوں کی ضرورت پڑ سکتی ہے۔ چکنی مٹی بہتر ہم آہنگی فراہم کر سکتی ہے لیکن پانی کی وجہ سے پھیلنے اور سکڑنے کے لیے حساس ہو سکتی ہے۔
چٹانی خطہ، اعلی بیئرنگ صلاحیت کی پیشکش کرتے ہوئے، تنصیب کے چیلنجز پیش کرتا ہے جن کے لیے ڈرلنگ کے خصوصی آلات کی ضرورت پڑسکتی ہے۔ EPC ٹھیکیداروں کے لیے، تنصیب سے پہلے جیو ٹیکنیکل سروے کرنا مناسب فاؤنڈیشن ڈیزائن کو منتخب کرنے کے لیے ضروری ہے۔
ونڈ کلاس کے ذریعہ تجویز کردہ فاؤنڈیشن کی گہرائی اور قطر
فاؤنڈیشن ڈیزائن کو مقامی ہوا کی درجہ بندی کے ساتھ منسلک کیا جانا چاہئے. ایک عام ہدایت کے طور پر:
- اعتدال پسند ونڈ زون: 600-800 ملی میٹر سرایت کی گہرائی
- تیز ہوا والے زون: 800-1200 ملی میٹر سرایت کی گہرائی
- انتہائی ہوا کے علاقے (ٹائفون کا شکار): ≥1200 ملی میٹر مضبوط کنکریٹ کے ساتھ
فاؤنڈیشن کا قطر بھی متناسب طور پر بڑھایا جانا چاہئے تاکہ اوپر کی قوتوں کے خلاف مزاحمت کی جاسکے، خاص طور پر نرم مٹی میں۔
اینٹی اپ لفٹ ڈیزائن تکنیک
تیز ہواؤں سے پیدا ہونے والی ترقی کی قوتیں اچھی طرح سے ڈیزائن کیے گئے ڈھانچے سے بھی سمجھوتہ کر سکتی ہیں اگر مناسب طریقے سے توجہ نہ دی جائے۔ مؤثر اینٹی اپلفٹ حکمت عملیوں میں شامل ہیں:
- کنکریٹ کی بنیادوں میں سرایت شدہ اینکر بولٹ کا استعمال
- * مزاحمت کو بڑھانے کے لیے توسیع شدہ فوٹنگ بیسز کو شامل کرنا
- اضافی استحکام کے لیے گراؤنڈ اینکرز یا ہیلیکل ڈھیروں کو شامل کرنا
یہ اقدامات ساحلی اور ٹائفون کے شکار علاقوں میں خاص طور پر اہم ہیں، جہاں عمودی ہوا کی قوتیں پس منظر کے بوجھ کی طرح اہم ہو سکتی ہیں۔
ساحلی تیز ہوا کے ماحول میں واٹر پروفنگ اور اینٹی کوروژن ڈیزائن
نمک سپرے مزاحمت (≥720h ٹیسٹ سٹینڈرڈ)
ساحلی ماحول میں، سنکنرن نظام کی عمر کو متاثر کرنے والا ایک بنیادی عنصر ہے۔ اعلیٰ معیارپی وی باڑ کمک نظامطویل مدتی استحکام کو یقینی بنانے کے لیے کم از کم 720 گھنٹے کے نمک سپرے ٹیسٹنگ کے معیارات کو پاس کرنا ضروری ہے۔
مزاحمت کی یہ سطح ساختی انحطاط کو روکنے اور وقت کے ساتھ مکینیکل کارکردگی کو برقرار رکھنے کے لیے ضروری ہے۔
مواد کا انتخاب: SUS304 بمقابلہ SUS316 بمقابلہ HDG اسٹیل
مواد کا انتخاب سنکنرن مزاحمت کو نمایاں طور پر متاثر کرتا ہے:
- SUS304:زیادہ تر ماحول کے لیے بہترین سنکنرن مزاحمت کے ساتھ معیاری آپشن
- SUS316:انتہائی سنکنرن ساحلی یا صنعتی علاقوں کے لیے بہتر مزاحمت
- HDG سٹیل:کم قیمت لیکن نمک کے بھاری حالات میں پائیداری میں کمی
B2B خریداروں کے لیے، مناسب مواد کا انتخاب لاگت اور کارکردگی کے درمیان بہترین توازن کو یقینی بناتا ہے۔
EPDM سگ ماہی اور مکینیکل کمپریشن ڈیزائن
پانی کے داخل ہونے سے ساختی اجزاء اور برقی نظام دونوں پر سمجھوتہ ہو سکتا ہے۔ EPDM ربڑ کی سگ ماہی، مکینیکل کمپریشن کے ساتھ مل کر، کنکشن پوائنٹس اور بڑھتے ہوئے انٹرفیس کے لیے قابل اعتماد واٹر پروفنگ فراہم کرتی ہے۔
یہ ڈیزائن تھرمل توسیع اور سنکچن کے تحت بھی طویل مدتی سگ ماہی کی کارکردگی کو یقینی بناتا ہے۔
طویل مدتی استحکام بمقابلہ دیکھ بھال کی لاگت
اگرچہ اعلی درجے کے مواد اور کمک کی حکمت عملی پیشگی لاگت میں اضافہ کر سکتی ہے، وہ دیکھ بھال کی فریکوئنسی اور متبادل کی ضروریات کو نمایاں طور پر کم کر دیتے ہیں۔ EPC ٹھیکیداروں اور تقسیم کاروں کے لیے، یہ کم لائف سائیکل لاگت اور پراجیکٹ کے بہتر منافع میں ترجمہ کرتا ہے۔
بالآخر، مضبوط میں سرمایہ کاریPV باڑ کمکحل ایک اسٹریٹجک فیصلہ ہے جو نظام کی بھروسے کو بڑھاتا ہے، خطرے کو کم کرتا ہے، اور تیز ہوا والے ماحول میں اعلیٰ ROI فراہم کرتا ہے۔
ای پی سی ٹھیکیداروں کے لیے تنصیب کی کارکردگی کی اصلاح
سائٹ پر لیبر کو کم کرنے کے لیے پہلے سے جمع شدہ اجزاء
تیز ہوا والے خطوں کے منصوبوں میں، تنصیب کی کارکردگی صرف رفتار کے بارے میں نہیں ہے — یہ براہ راست پروجیکٹ کی لاگت، مزدوری کی تخصیص، اور خطرے کی نمائش کو متاثر کرتی ہے۔ میں کارکردگی کو بہتر بنانے کے لیے سب سے مؤثر حکمت عملیوں میں سے ایکPV باڑ کمکسسٹمز پہلے سے جمع شدہ اجزاء کا استعمال ہے۔ پیچیدہ اسمبلی کے عمل کو تعمیراتی سائٹ سے فیکٹری میں منتقل کر کے، EPC ٹھیکیدار سائٹ پر مزدوری کے وقت کو نمایاں طور پر کم کر سکتے ہیں اور انسانی غلطی کو کم کر سکتے ہیں۔
پہلے سے جمع شدہ ماڈیولز عام طور پر شامل ہوتے ہیں۔پہلے سے ڈرل شدہ ایلومینیم ریل, مربوط clamps، اور پہلے سے ترتیب شدہ پوسٹ کنکشن۔ یہ نقطہ نظر مستقل کوالٹی کنٹرول کو یقینی بناتا ہے اور انسٹالیشن ٹیموں کو اجزاء کی تیاری کے بجائے پوزیشننگ اور اینکرنگ پر توجہ دینے کی اجازت دیتا ہے۔
بڑے پیمانے پر منصوبوں کے لیے، اس کا ترجمہ یہ ہے:
- تنصیب کے وقت میں 20-40٪ تک کمی
- انتہائی ہنر مند لیبر پر کم انحصار
- متعدد سائٹس پر انسٹالیشن کی مستقل مزاجی کو بہتر بنایا گیا۔
تیز تر تعیناتی کے لیے ماڈیولر باڑ کا ڈیزائن
ماڈیولر ڈیزائن قابل توسیع شمسی باڑ کی تعیناتی کا کلیدی فعال ہے۔ مضبوط فوٹو وولٹک باڑ کے نظام میں، ماڈیولریٹی معیاری اجزاء کو مختلف منصوبوں میں استعمال کرنے کی اجازت دیتی ہے، انوینٹری مینجمنٹ کو بہتر بناتی ہے اور خریداری کی پیچیدگی کو کم کرتی ہے۔
ہر ماڈیول عام طور پر پر مشتمل ہوتا ہے:
- معیاری پینل کے طول و عرض
- یکساں بڑھتے ہوئے انٹرفیس
- قابل تبادلہ ساختی اجزاء
یہ ڈیزائن فلسفہ نہ صرف تنصیب کو تیز کرتا ہے بلکہ بحالی اور مستقبل کے اپ گریڈ کو بھی آسان بناتا ہے۔ تقسیم کاروں کے لیے، ماڈیولر سسٹمز SKU کی معیاری کاری کو بہتر بناتے ہیں، جس سے بلک پروکیورمنٹ زیادہ موثر اور لاگت سے موثر ہوتی ہے۔

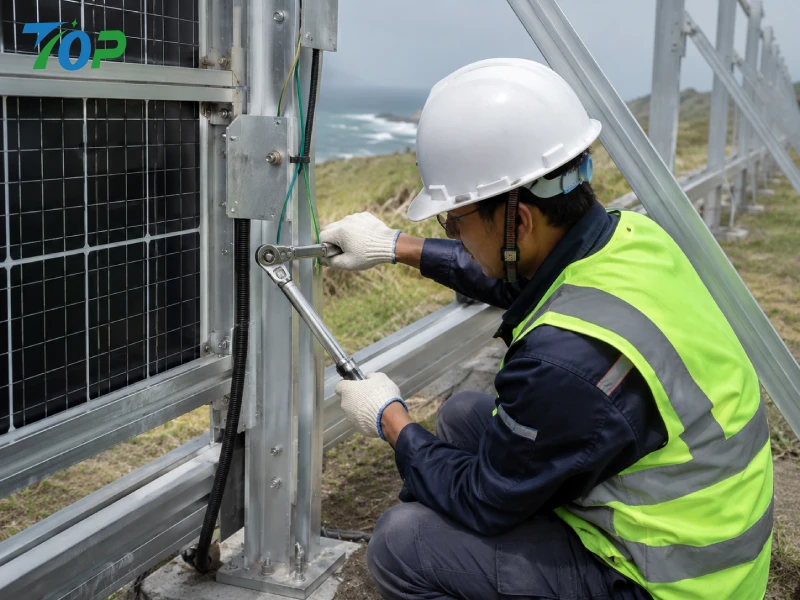

ٹارک کنٹرول شدہ انسٹالیشن ورک فلو
تیز ہوا کے استعمال میں، نظام کی خرابی کی سب سے عام وجوہات میں سے ایک نامناسب بندھن ہے۔ ساختی سالمیت اور طویل مدتی وشوسنییتا کو یقینی بنانے کے لیے ٹارک کے زیر کنٹرول انسٹالیشن ورک فلو کو نافذ کرنا ضروری ہے۔
بہترین طریقوں میں شامل ہیں:
- تمام اہم کنکشن کے لیے کیلیبریٹڈ ٹارک رنچوں کا استعمال
- مواد کی قسم اور بولٹ کے سائز پر مبنی ٹارک کی وضاحتیں
- کوالٹی اشورینس دستاویزات کے حصے کے طور پر ٹارک ویلیوز کو ریکارڈ کرنا
پروسیس کنٹرول کی یہ سطح خاص طور پر ان پروجیکٹس کے لیے اہم ہے جن کے لیے سرٹیفیکیشن یا تھرڈ پارٹی انسپیکشن کی ضرورت ہوتی ہے، کیونکہ یہ سراغ لگانے کی صلاحیت فراہم کرتا ہے اور انجینئرنگ کے معیارات کی تعمیل کو یقینی بناتا ہے۔
تیز ہوا والے علاقوں میں تنصیب کی عام غلطیاں
یہاں تک کہ اعلی معیار کے مواد کے ساتھ، غلط تنصیب کی تاثیر سے سمجھوتہ کر سکتا ہےPV باڑ کمک. عام غلطیوں میں شامل ہیں:
- ایمبیڈمنٹ کے بعد ناکافی گہرائی
- پوری سائٹ پر مٹی کے تغیر کو نظر انداز کرنا
- فاسٹنرز پر متضاد ٹارک کا اطلاق
- نامناسب سیدھ جس کی وجہ سے بوجھ کی غیر مساوی تقسیم ہوتی ہے۔
ان مسائل سے بچنے کے لیے مناسب تربیت، معیاری طریقہ کار، اور سائٹ پر نگرانی کی ضرورت ہوتی ہے۔ EPC ٹھیکیداروں کے لیے، انسٹالر ایجوکیشن میں سرمایہ کاری سے دوبارہ کام اور وارنٹی کے دعووں کو نمایاں طور پر کم کیا جا سکتا ہے۔
موازنہ: معیاری پی وی باڑ بمقابلہ مضبوط ہائی ونڈ پی وی فینس سسٹم
ساختی طاقت کا موازنہ
معیاری PV باڑ لگانے کے نظام کو عام طور پر اعتدال پسند ماحولیاتی حالات کے لیے ڈیزائن کیا گیا ہے اور ہو سکتا ہے کہ وہ انتہائی ہوا کے بوجھ کا سبب نہ بنیں۔ اس کے برعکس، مضبوط نظام اعلی حفاظتی مارجن، موٹے مواد، اور بہتر ساختی جیومیٹری کے ساتھ انجنیئر ہوتے ہیں۔
اس کے نتیجے میں سائیکلک ہوا کے بوجھ کے تحت موڑنے، اوپر اٹھنے اور تھکاوٹ کی مزاحمت میں نمایاں طور پر بہتری آتی ہے۔
تنصیب کے وقت کا موازنہ
اگرچہ تقویت یافتہ نظام زیادہ پیچیدہ دکھائی دے سکتے ہیں، لیکن ان کا ماڈیولر اور پہلے سے جمع شدہ ڈیزائن اکثر روایتی نظاموں کے مقابلے میں تیز تنصیب کے اوقات کا نتیجہ ہوتا ہے جس کے لیے سائٹ پر وسیع ایڈجسٹمنٹ کی ضرورت ہوتی ہے۔
EPC ٹھیکیداروں کے لیے، اس کا مطلب ہے مختصر پراجیکٹ کی ٹائم لائنز اور مزدوری کی کم لاگت۔
لائف سائیکل لاگت (LCOE امپیکٹ)
مالیاتی نقطہ نظر سے، معیاری اور مضبوط نظاموں کے درمیان انتخاب کا براہ راست اثر توانائی کی سطحی لاگت (LCOE) پر پڑتا ہے۔ اگرچہ مضبوط نظام میں ابتدائی سرمایہ کاری زیادہ ہوتی ہے، لیکن وہ پیش کرتے ہیں:
- کم دیکھ بھال کے اخراجات
- کمی کا وقت
- نظام کی طویل عمر
یہ عوامل پراجیکٹ کے لائف سائیکل پر زیادہ متوقع اور سازگار ROI میں حصہ ڈالتے ہیں۔
بحالی کی تعدد اور ناکامی کی شرح
تیز ہوا والے علاقوں میں معیاری نظاموں کو اکثر بار بار معائنہ اور مرمت کی ضرورت ہوتی ہے، جس سے آپریشنل اخراجات میں اضافہ ہوتا ہے۔ دوسری طرف، مضبوط پی وی باڑ لگانے کے نظام کو پائیداری کے لیے ڈیزائن کیا گیا ہے، جس کے نتیجے میں ناکامی کی شرح کم ہوتی ہے اور دیکھ بھال کی فریکوئنسی کم ہوتی ہے۔
یہ وشوسنییتا خاص طور پر یوٹیلیٹی اسکیل پراجیکٹس کے لیے اہم ہے جہاں ٹائم ٹائم کی وجہ سے ریونیو میں نمایاں نقصان ہو سکتا ہے۔
| پیرامیٹر | معیاری پی وی باڑ | تقویت یافتہ پی وی باڑ |
|---|---|---|
| ہوا کی مزاحمت | کم | اعلی |
| تنصیب کی رفتار | درمیانہ | ہائی (ماڈیولر) |
| سنکنرن مزاحمت | درمیانہ | ہائی (SUS304/SUS316) |
| دیکھ بھال کی لاگت | اعلی | کم |
| پروجیکٹ ROI | غیر مستحکم | پیشین گوئی |
ہائی ونڈ پی وی باڑ کے منصوبوں کے لیے پیشہ ورانہ تنصیب کی سفارشات
کا کامیاب نفاذPV باڑ کمکتیز ہوا کے ماحول میں سسٹمز کو انجینئرنگ کی درستگی اور تنصیب کی عملی مہارت کے امتزاج کی ضرورت ہوتی ہے۔ صنعت کے بہترین طریقوں کی بنیاد پر، EPC ٹھیکیداروں کو درج ذیل سفارشات کو اپنانا چاہیے:
- ڈیزائن سے پہلے تفصیلی سائٹ کے مخصوص ونڈ لوڈ کا جائزہ لیں۔
- تصدیق شدہ مواد منتخب کریں جیسے SUS304/SUS316 سٹینلیس سٹیل اور TUV-ٹیسٹ شدہ اجزاء
- مٹی اور ہوا کے حالات پر مبنی فاؤنڈیشن کے مناسب ڈیزائن کو یقینی بنائیں
- ٹارک کنٹرول شدہ تنصیب کے عمل کو نافذ کریں۔
- تنصیب کے بعد ساختی معائنہ اور معیار کی جانچ کریں۔
تجاویز:تیز ہوا کے پیچیدہ منصوبوں کے لیے، تجربہ کار صنعت کار کے ساتھ شراکت داری انجینئرنگ کے خطرے کو نمایاں طور پر کم کر سکتی ہے۔ اپنی مرضی کے مطابق ڈیزائن سپورٹ، ساختی حساب کتاب، اور پراجیکٹ کے لیے مخصوص اصلاح کے حل کے لیے ہماری تکنیکی ٹیم سے رابطہ کریں۔
ڈسٹری بیوٹرز اور ای پی سی خریداروں کے لیے بلک پروکیورمنٹ کے تحفظات
معیاری کاری اور انوینٹری کی مطابقت
ڈسٹری بیوٹرز اور بڑی EPC فرموں کے لیے، انوینٹری کے موثر انتظام کے لیے مصنوعات کی معیاری کاری ضروری ہے۔ ماڈیولرPV باڑ کمکقابل تبادلہ اجزاء کے ساتھ نظام بہتر اسٹاک کنٹرول کو قابل بناتا ہے اور پروجیکٹ کی مخصوص تخصیص کی ضرورت کو کم کرتا ہے۔
سرٹیفیکیشن کے تقاضے (TUV، ISO، میٹریل ٹریس ایبلٹی)
مصنوعات کے معیار اور تعمیل کو یقینی بنانے میں سرٹیفیکیشن ایک اہم کردار ادا کرتا ہے۔ خریداروں کو ان سپلائرز کو ترجیح دینی چاہیے جو فراہم کرتے ہیں:
- ساختی اجزاء کے لیے TUV سرٹیفیکیشن
- ISO سے تصدیق شدہ مینوفیکچرنگ کے عمل
- مکمل مواد کا پتہ لگانے کے قابل دستاویزات
یہ سرٹیفیکیشن نہ صرف وشوسنییتا کو یقینی بناتے ہیں بلکہ پروجیکٹ کی منظوری اور فنانسنگ میں بھی سہولت فراہم کرتے ہیں۔
بڑے پیمانے پر خریداری میں لاگت کی اصلاح
بڑے پیمانے پر خریداری قیمت کے اہم فوائد پیش کرتی ہے، لیکن اس کے لیے محتاط منصوبہ بندی کی ضرورت ہوتی ہے۔ کلیدی حکمت عملیوں میں شامل ہیں:
- حجم کی چھوٹ حاصل کرنے کے لیے آرڈرز کو مضبوط کرنا
- SKU پیچیدگی کو کم کرنے کے لیے معیاری اجزاء کا انتخاب
- نقل و حمل کے اخراجات کو کم سے کم کرنے کے لیے لاجسٹکس کو مربوط کرنا
بڑے منصوبوں کے لیے لاجسٹک اور پیکجنگ
نقل و حمل کے دوران مواد کی حفاظت اور سائٹ پر ہموار ہینڈلنگ کو یقینی بنانے کے لیے موثر پیکیجنگ اور لاجسٹکس اہم ہیں۔ اعلیٰ معیار کے سپلائرز بہتر پیکیجنگ حل فراہم کرتے ہیں جو نقصان کے خطرے کو کم کرتے ہیں اور اتارنے کی کارکردگی کو بہتر بناتے ہیں۔
اپنے PV باڑ بنانے والے کے طور پر TOPFENCE سولر کا انتخاب کیوں کریں۔
فوٹو وولٹک ماؤنٹنگ اور باڑ لگانے کے نظام میں ایک خصوصی مینوفیکچرر کے طور پر، TOPFENCE SOLAR تیز ہوا کے ماحول کے لیے تیار کردہ انجینئرڈ حل فراہم کرتا ہے۔ اعلی درجے کی ایلومینیم اخراج ٹیکنالوجی اور درست مینوفیکچرنگ کی صلاحیتوں کے ساتھ، کمپنی پائیداری اور کارکردگی کے لیے ڈیزائن کیے گئے اعلیٰ کارکردگی کے نظام فراہم کرتی ہے۔
اہم فوائد میں شامل ہیں:
- متنوع پروجیکٹ کی ضروریات کے لیے مکمل رینج پروڈکٹ پورٹ فولیو
- ساحلی اور تیز ہوا والی تنصیبات میں ثابت کارکردگی
- پیٹنٹ شدہ ساختی ڈیزائن کے ساتھ مضبوط R&D صلاحیتیں۔
- بڑے پیمانے پر EPC منصوبوں کے لیے قابل اعتماد عالمی سپلائی چین
مینوفیکچرنگ ایکسیلنس کے ساتھ انجینئرنگ کی مہارت کو جوڑ کر، TOPFENCE Solar قابل اعتماد، اعلی ROI شمسی منصوبوں کی فراہمی میں EPC ٹھیکیداروں اور تقسیم کاروں کی مدد کرتا ہے۔
اکثر پوچھے گئے سوالات: ہائی ونڈ پی وی فینس سسٹم ڈیزائن اور پروکیورمنٹ
Q1 ہوا کی کس رفتار سے مضبوط پی وی باڑ برداشت کر سکتی ہے؟
ڈیزائن اور مواد پر منحصر ہے، جب مناسب طریقے سے انجنیئر اور انسٹال کیا جائے تو مضبوط نظام 40-60 m/s سے زیادہ ہوا کی رفتار کو برداشت کر سکتا ہے۔
Q2 کیا ایلومینیم تیز ہوا کے ماحول کے لیے کافی مضبوط ہے؟
جی ہاں اعلیٰ درجے کے ایلومینیم مرکبات بہترین طاقت سے وزن کا تناسب فراہم کرتے ہیں اور جب مناسب طریقے سے ڈیزائن کیا جاتا ہے تو بہت سی ایپلی کیشنز میں روایتی اسٹیل کو پیچھے چھوڑ سکتا ہے۔
Q3 باڑ کے خطوط کو کتنی گہرائی میں نصب کیا جانا چاہئے؟
عام طور پر 800–1200mm، مٹی کے حالات اور ہوا کے بوجھ کی ضروریات پر منحصر ہے۔
Q4 مجھے سپلائرز سے کن سرٹیفیکیشنز کی ضرورت ہے؟
TUV سرٹیفیکیشن، ISO مینوفیکچرنگ کے معیارات، اور میٹریل ٹریس ایبلٹی دستاویزات تلاش کریں۔
Q5 حفاظت پر سمجھوتہ کیے بغیر تنصیب کا وقت کیسے کم کیا جائے؟
ماڈیولر، پہلے سے جمع شدہ نظام استعمال کریں اور ٹارک کنٹرول کے ساتھ معیاری تنصیب کے طریقہ کار کو لاگو کریں۔
Q6 ساحلی ماحول میں عام عمر کیا ہے؟
مناسب مواد اور کمک کے ساتھ، نظام کم سے کم دیکھ بھال کے ساتھ 20-25 سال یا اس سے زیادہ چل سکتا ہے۔
Q7 کیا مضبوط پی وی باڑ دیکھ بھال کے اخراجات کو کم کر سکتی ہے؟
جی ہاں بہتر استحکام اور ساختی استحکام نمایاں طور پر مرمت اور معائنہ کی ضرورت کو کم کرتا ہے۔
Q8 SUS304 اور SUS316 مواد کے درمیان انتخاب کیسے کریں؟
SUS304 زیادہ تر ماحول کے لیے موزوں ہے، جب کہ SUS316 انتہائی سنکنرن ساحلی یا صنعتی علاقوں کے لیے تجویز کیا جاتا ہے۔
نتیجہ: انجینئرنگ کی وشوسنییتا طویل مدتی ROI چلاتی ہے۔
تیز ہوا والے علاقوں میں،PV باڑ کمکیہ صرف ڈیزائن میں اضافہ نہیں ہے - یہ سسٹم کی حفاظت، استحکام اور مالی کارکردگی کو یقینی بنانے کے لیے ایک بنیادی ضرورت ہے۔ جدید مواد، بہتر ساختی ڈیزائن، اور درست تنصیب کے طریقوں کو یکجا کر کے، EPC ٹھیکیدار نمایاں طور پر خطرے کو کم کر سکتے ہیں اور پروجیکٹ کے نتائج کو بہتر بنا سکتے ہیں۔
بالآخر، کسی بھی شمسی باڑ لگانے کے منصوبے کی کامیابی کا انحصار ایک جامع نقطہ نظر پر ہوتا ہے جو عملی کارکردگی کے ساتھ انجینئرنگ کی سختی کو متوازن کرتا ہے۔ آج مضبوط نظاموں میں سرمایہ کاری مستحکم کارکردگی، کم لائف سائیکل کے اخراجات اور آنے والے سالوں میں مضبوط منافع کو یقینی بناتی ہے۔
ہائی ونڈ پی وی فینس سسٹمز بنائیں جو سب سے زیادہ چلیں — استحکام اور ROI کے لیے انجنیئر
ساحلی اور تیز ہوا والے ماحول میں، معیاری شمسی باڑ اکثر خراب ساختی ڈیزائن اور مادی حدود کی وجہ سے ناکام ہو جاتی ہے۔ اپنے پراجیکٹس کو مضبوط پی وی فینس سسٹم کے ساتھ اپ گریڈ کریں جس میں گہری ایمبیڈڈ پوسٹس، SUS304 فاسٹنرز، اور ونڈ لوڈ کے لیے موزوں ڈھانچے شامل ہوں۔ TOPFENCE خطرے کو کم کرنے اور طویل مدتی کارکردگی کو بہتر بنانے کے لیے EPC ٹھیکیداروں اور تقسیم کاروں کو تصدیق شدہ اجزاء، ماڈیولر انسٹالیشن سلوشنز، اور پروجیکٹ کے لیے مخصوص انجینئرنگ سپورٹ کے ساتھ سپورٹ کرتا ہے۔
PV باڑ کمک ڈیزائن اور بلک قیمتوں کے تعین کی درخواست کریں۔
متعلقہ خبریں۔
- سولر فینس بمقابلہ روایتی باڑ: کون سا سولر پروجیکٹس کے لیے طویل مدتی قدر فراہم کرتا ہے؟
- فیکٹری کی چھتوں کے لیے صنعتی دیکھ بھال کے راستے: تعمیل کے معیارات، ساختی حفاظت، اور شمسی توانائی سے ہم آہنگ EPC ڈیزائن گائیڈ

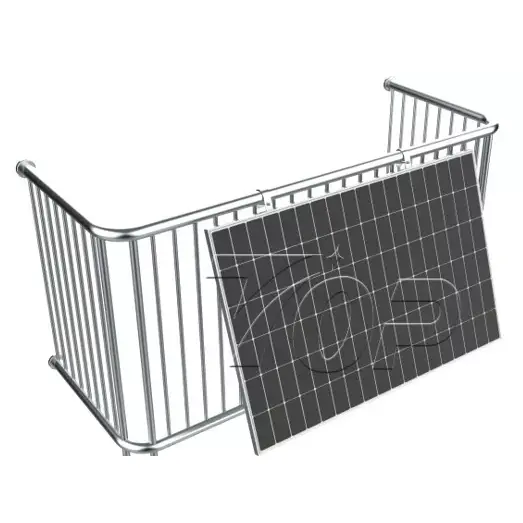

- بالکونی کی تنصیبات کے لیے ہلکے وزن کے سولر پینلز: انجینئرنگ کے فوائد، ساختی حفاظت اور ای پی سی خریدنا گائیڈ
- برفانی علاقوں میں عمودی شمسی: سردیوں کے حالات میں عمودی پی وی سسٹمز کے انجینئرنگ فوائد
- PV انسٹالیشن کی عام غلطیاں اور سولر پراجیکٹس میں چھت کو پہنچنے والے نقصان سے کیسے بچنا ہے۔
- ای پی سی کمپنیاں ماڈیولر سولر فینسنگ سسٹم کی طرف کیوں جا رہی ہیں۔
مجھے ایک پیغام چھوڑ دو
