شمسی پینل کو چھت پر کیسے لگائیں؟

شمسی پاور اسٹیشن کی تنصیب سے بہت سارے فوائد مل سکتے ہیں ، جیسے بجلی کے بلوں پر بچت کرنا یا انہیں مکمل طور پر چھوٹ دینا۔

شمسی توانائی کی بہت سی سہولیات سے لطف اندوز ہونے کے لئے ، اسے چھت پر انسٹال کرنا سب سے پہلے سب سے زیادہ لاگت سے موثر آپشن ہے۔

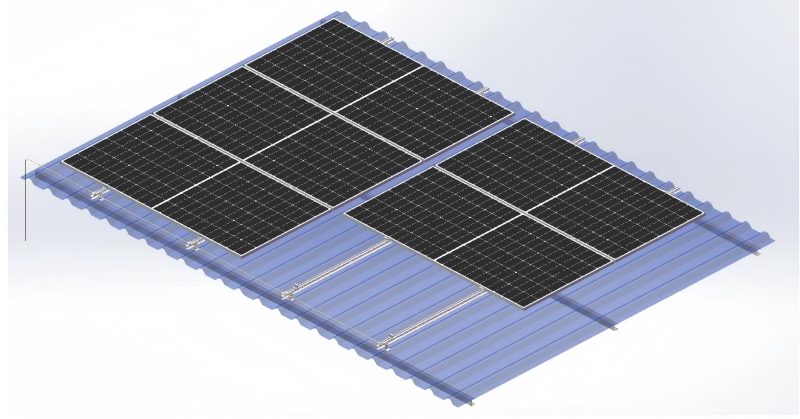

چھت پر شمسی پینل کو بڑھانے کی گائیڈ

مطلوبہ اجزاء اور مواد سے لے کر انسٹالیشن کے بہترین مقامات اور مرحلہ وار آپریشن ہدایات تک ، آپ کو جاننے کے لئے وہ تمام معلومات یہاں مل سکتی ہیں۔ فکسڈ انسٹالیشن جزو کے ساتھ لیںایل فٹاور مثال کے طور پر ریلوں کی رہنمائی کریں۔ فکسڈ سولر پینلز کو انسٹال کرنے کے لئے درکار اجزاء بڑے پیمانے پر کارخانہ دار پر انحصار کرتے ہیں ، لیکن وہ کسی بھی شمسی پینل کی تنصیب کے طریقہ کار کے لئے کم و بیش ایک جیسے ہیں۔ ایک مکمل سیٹ میں اجزاء ، انورٹر کیبلز ، ایم سی 4 کنیکٹرز ، ایل پن + گائیڈ ریلیں ، ایلومینیم کھوٹ بریکٹ ، وغیرہ ، اور سب سے اہم بات یہ ہے کہ تعمیراتی ٹولز شامل ہیں۔ اس قسم کی تنصیب کے نظام میں ، آپ کو جڑنے والے حصوں میں سوراخ ڈرل کرنے اور انسٹالیشن گائیڈ ریلوں پر ان کو ٹھیک کرنے کی ضرورت ہے تاکہ یہ یقینی بنایا جاسکے کہ پوری ڈھانچہ مضبوطی سے چھت پر نصب ہے۔ سپورٹ بریکٹ انسٹالیشن کٹس کا ایک سیٹ اس تنصیب کی ضرورت کو اچھی طرح سے پورا کرسکتا ہے۔ تنصیب کے دیگر طریقوں میں بولٹ کی تنصیب اور پریشر بلاک کی تنصیب شامل ہیں۔ ان کے علاوہ ، آپ کو مندرجہ ذیل ٹولز تیار کرنے کی بھی ضرورت ہے: • رنچ • سیٹ اسکوائر • واٹر پروف ٹارپال ، وغیرہ۔

اس معاملے میں ایل کے سائز والے پیروں اور گائیڈ ریلوں کے ساتھ ایلومینیم مواد استعمال کیا گیا ہے۔ اس مادے میں اعلی طاقت ، ہلکے وزن اور سنکنرن مزاحمت کی خصوصیات ہیں۔ ایلومینیم مواد کو کونے کے مواد میں عملدرآمد کرنا آسان ہے ، جو عام ٹولز اور ان لوگوں کے لئے موزوں ہیں جو اتنے پیشہ ور نہیں ہیں۔ اس کے علاوہ ، ایلومینیم زیادہ تر شمسی پینل کے فریموں کے ساتھ مطابقت رکھتا ہے ، لہذا کنبے پیشہ ور افراد کو کال کیے بغیر ہی ان کو خود انسٹال کرسکتے ہیں۔

مندرجہ ذیل انسٹالیشن کے تفصیلی اقدامات ہیں:

براہ کرم اپنے چھت کے شمسی نظام کو انسٹال کرنے سے پہلے اس پورے دستی کو احتیاط سے پڑھیں۔

*ایل فٹ چھت کے بڑھتے ہوئے حل کی تنصیب کی ہدایات پر سختی سے عمل کرنے سے مصنوع کی ساختی ضروریات کو پورا کیا جائے گا اور متعلقہ معیارات کی تعمیل ہوگی۔ تنصیب کے دوران ، براہ کرم متعلقہ حفاظتی ضوابط کی تعمیل کرنا یقینی بنائیں اور متعلقہ علاقائی ضوابط پر توجہ دیں۔

انسٹالرز کو مندرجہ ذیل اصولوں کی پابندی کرنی چاہئے۔

1. تمام قابل اطلاق مقامی یا قومی عمارت کے کوڈوں کی تعمیل کریں ، بشمول اس دستی کو ختم کرنے والے کسی بھی۔

2. اس بات کو یقینی بنائیں کہ بریکٹ جیسی مصنوعات مخصوص تنصیبات اور تنصیب کے ماحول کے ل suitable موزوں ہیں۔

3۔ براہ کرم ہماری کمپنی کے ذریعہ فراہم کردہ لوازمات اور انسٹالیشن ٹولز استعمال کریں جو آپ لاتے ہیں۔ (ہماری کمپنی متبادل لوازمات کا استعمال کرتے ہوئے تعمیر کے لئے کوئی ذمہ داری قبول نہیں کرے گی) ؛

4. ریسائیکل کیسے کریں: براہ کرم مقامی قواعد و ضوابط پر عمل کریں۔

5. آپریشن عملہ: دو پیشہ ور شمسی پینل انسٹالرز سے کم نہ ہو۔

6. اس بات کو یقینی بنائیں کہ بجلی سے متعلق آلات کی تنصیب پیشہ ور الیکٹریشنوں کے ذریعہ مکمل ہو۔

7. شمسی پینل سرنی کے برقی اجزاء کی محفوظ تنصیب کو یقینی بنائیں۔

اہم خصوصیات

a. بنیادی طور پر سیڑھی کے سائز کی رنگین اسٹیل ٹائل کی چھتوں کے لئے استعمال کیا جاتا ہے جس کی مدد سے لکڑی کے بیم یا اسٹیل بیم کے ذریعہ تعاون کیا جاتا ہے

بی۔ ہلکا پھلکا ڈیزائن ، پائیدار اور خوبصورت ، جمع کرنے میں آسان اور انسٹال کرنے میں جلدی

c مارکیٹ میں ہر طرح کے فریم اور فریم لیس شمسی پینل کی تنصیبات کے لئے موزوں ہے

ڈی۔ اجزاء کو فیکٹری میں پہلے سے جمع کیا جاتا ہے اور سائٹ کی تنصیب کے وقت کو بچانے کے لئے معقول حد تک پیک کیا جاتا ہے

1. تفصیل

اس نظام میں ایلومینیم کھوٹ کے لوازمات کا استعمال کیا گیا ہے ،ایلومینیم ریلیںاور سٹینلیس سٹیل کے بولٹ ، اور سیڑھی کے سائز کے رنگین اسٹیل ٹائل کی چھتوں کے لئے موزوں ہے جو لکڑی کے بیم یا اسٹیل بیم کے ذریعہ تعاون یافتہ ہے۔

سسٹم کو انسٹال کرنے سے پہلے ، براہ کرم مندرجہ ذیل تنصیب کی ہدایات احتیاط سے پڑھیں۔ اور براہ کرم تنصیب کے دوران مقامی قوانین کی تعمیل کریں۔

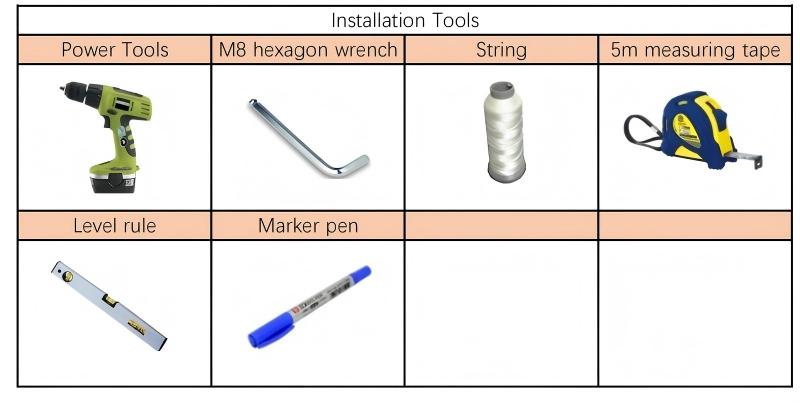

2. تنصیب کے اوزار

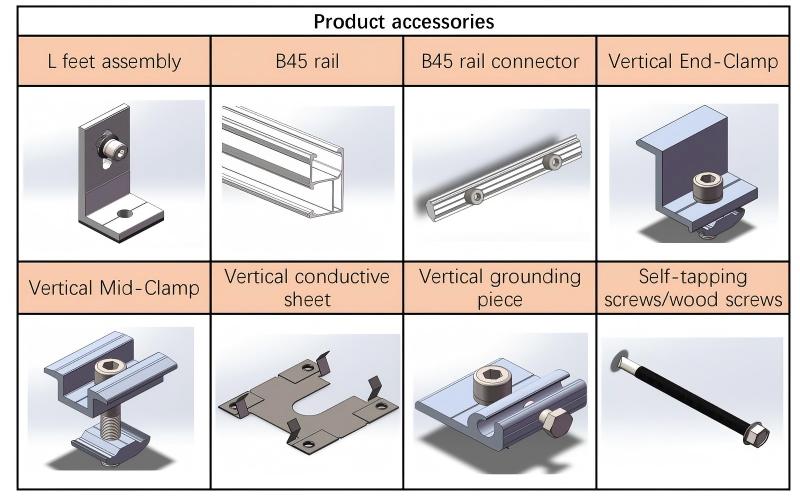

3. مصنوعات کی لوازمات

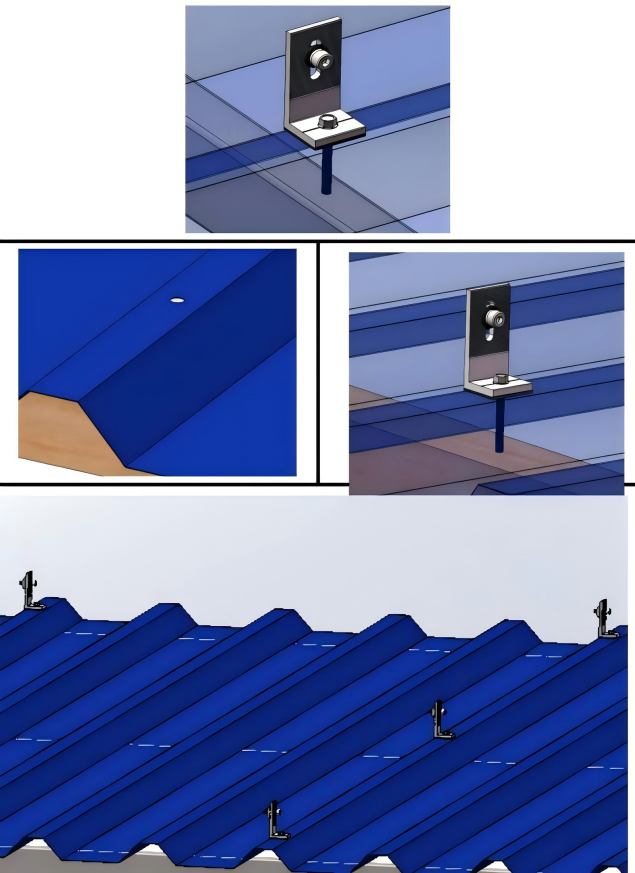

4.1 ایل فٹ انسٹال کرنا

سپورٹ بیم کے مواد کے مطابق ، ٹریپیزائڈیل کلر اسٹیل ٹائل کی کرسٹ پوزیشن پر ایل فٹ اسمبلی کو انسٹال کرنے اور اسے ٹھیک کرنے کے لئے خود سے ڈرلنگ سکرو (سپورٹ بیم ایک اسٹیل بیم ہے) یا لکڑی کے سکرو (سپورٹ بیم ایک لکڑی کا بیم ہے) استعمال کریں۔

PS: اگر ٹراپیزائڈیل اسٹیل ٹائلوں کی حمایت کرنے والے پورلن لکڑی کے بیم سے بنے ہیں تو ، لکڑی کے پیچ کو داخل کرنے میں آسانی کے ل a پیشگی رنگین اسٹیل ٹائلوں میں φ6 ملی میٹر کے ایک چھوٹے سے سوراخ کو ڈرل کرنے کے لئے ایک سوراخ کرنے والے آلے کا استعمال کرنا ضروری ہے۔

ڈرائنگ کے مطابق بندوبست کریں اور مذکورہ بالا طریقہ کار کا استعمال کرتے ہوئے باقی ایل فٹ اسمبلیاں انسٹال کریں۔

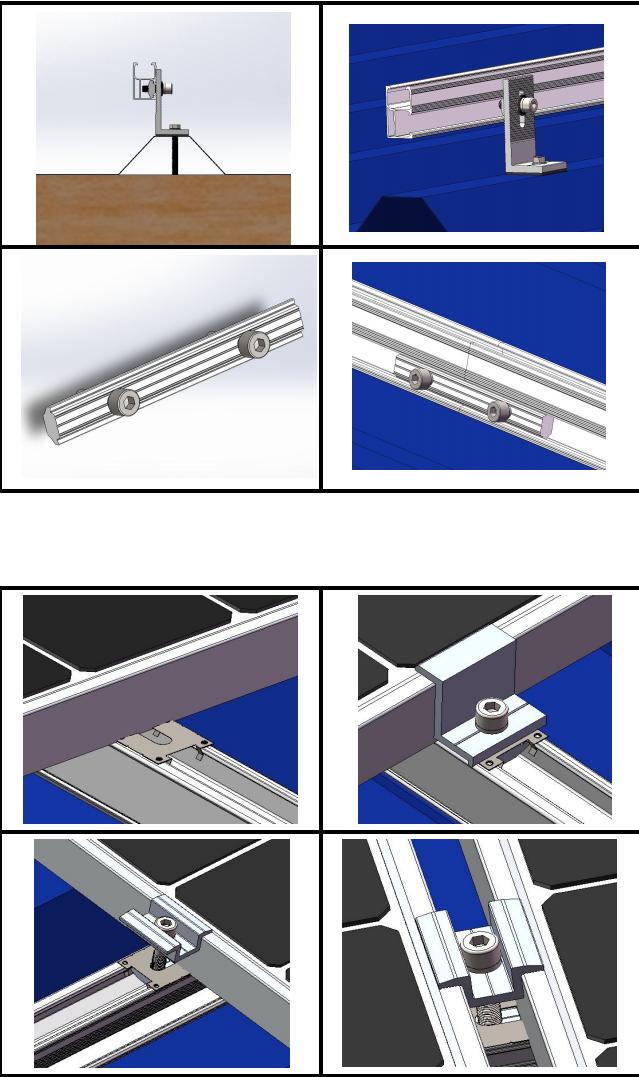

4.2 B45 ریل انسٹال کرنا

پہلے سے ہی انسٹال اور طے شدہ ایل فٹ جزو کی نالیدار سطح کے ساتھ سیدھے کرنے کے لئے B45 ریل کی نالیدار سطح کی سمت کو ایڈجسٹ کریں ، اور ریل کو لاک کرنے کے لئے ہیکساگونل بولٹ کو سخت کرنے کے لئے ایم 8 ہیکساگونل رنچ کا استعمال کریں۔

ریل مشترکہ پوزیشن پر ریل کنیکٹر انسٹال کریں ، اور دونوں سروں پر جوڑوں کو لاک کرنے کے لئے ریل کنیکٹر پر ہیکساگونل بولٹ کو سخت کرنے کے لئے ایم 8 ہیکساگونل رنچ کا استعمال کریں۔

4.3 شمسی پینل انسٹال کرنا

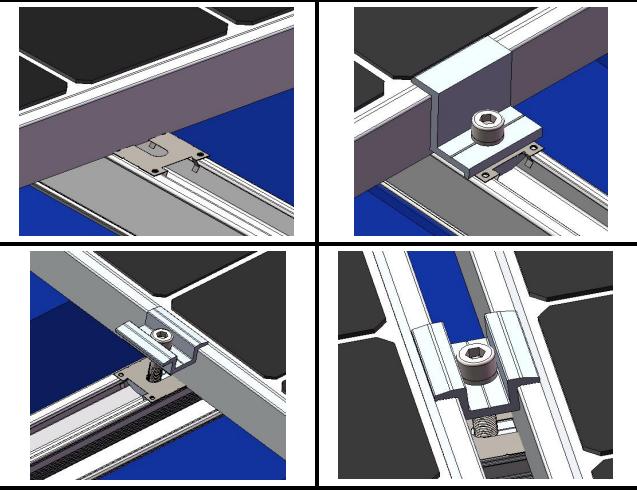

شمسی پینل کو ریل پر رکھیں ، اختتامی اسمبلی کی پوزیشن کو ایڈجسٹ کریں اور اسے اختتامی کلیمپ کے ساتھ ٹھیک کریں (اگر کوندکٹو شیٹ سے لیس ہو تو ، ریل سلاٹ میں کوندکٹو شیٹ کو دبائیں ، پوزیشن کو ایڈجسٹ کریں اور شمسی پینل کے دھات کے فریم کے ساتھ کنڈکٹو شیٹ کے ایک سرے کو دبائیں)۔

درمیانی شمسی پینل کی پوزیشن کو ایڈجسٹ کرنے کے بعد ، اسے رب کے ساتھ ٹھیک کریںمڈ کلیمپ(اگر کسی کوندکٹو شیٹ سے لیس ہو تو ، ریل سلاٹ میں کنڈکٹو شیٹ کو دبائیں ، اور پوزیشن کو ایڈجسٹ کرنے کے بعد ، دونوں طرف سے شمسی پینل کے دھات کے فریموں کا استعمال کریں تاکہ کنڈکٹو شیٹ کے دو سروں کو دبائیں)

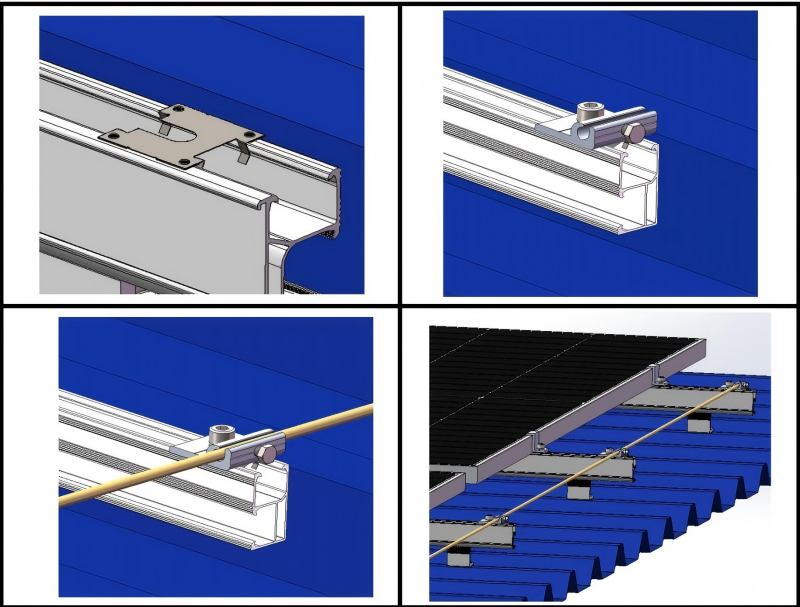

4.4 گراؤنڈنگ فٹنگ انسٹال کرنا

(1) ریل کے آخر میں کوندکٹو شیٹ انسٹال کریں۔

(2) پھر گراؤنڈنگ جزو انسٹال کریں۔

(3) باقی ریلوں کے سرے پر گراؤنڈنگ کلپس انسٹال کریں۔

()) ان گراؤنڈنگ کلپس کے ذریعے تانبے کے تار کو گزریں ، ہیکساگونل بولٹ کو سخت کریں ، اور آخر میں گراؤنڈنگ تانبے کے تار کو گراؤنڈ کریں۔
