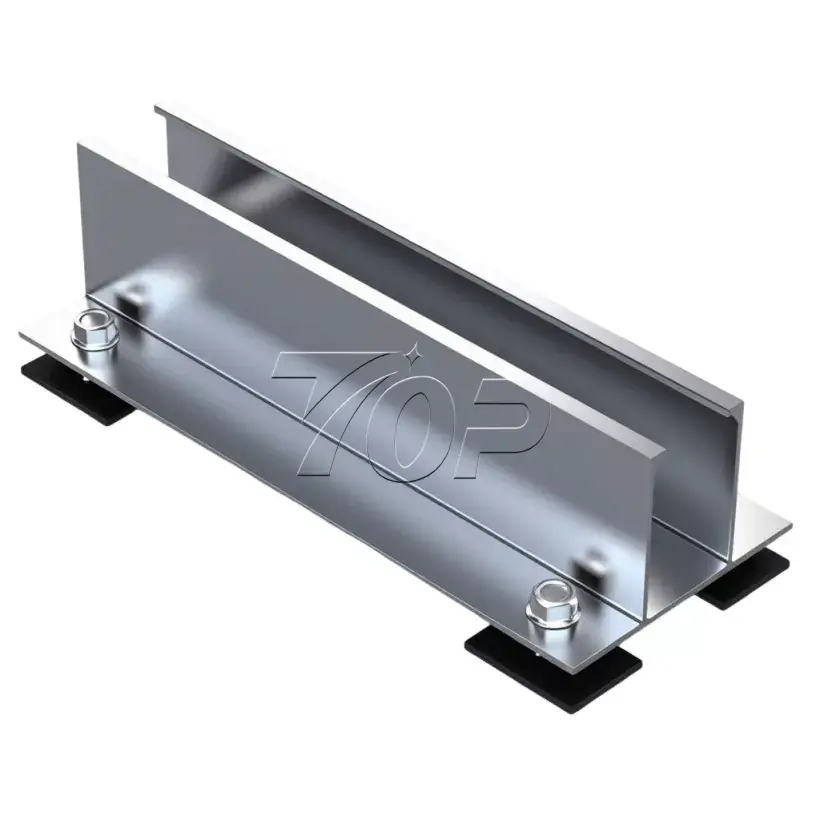

ایلومینیم منی ریل شمسی بڑھتے ہوئے نظام

1. سولر پینل

2. ایلومینیم منی ریلیں

3. درمیانی کلیمپ

4. اختتامی کلیمپ

5. بولٹ

6. خود ٹیپنگ سکرو

7. ربر پیڈ

8. گراؤنڈنگ لگ

9. کیبل کلپ

منی ریل ڈایاگرام اشارے پر شمسی پینل کی ترتیب ذیل میں دکھاتی ہے۔

شمسی پینل کی چوڑائی 1134 ملی میٹر ہے۔ لمبائی 2278 ملی میٹر ہوسکتی ہے ، پینل کی موٹائی 30 ملی میٹر ، 35 ملی میٹر ہے۔ ۔

پیرامیٹرز

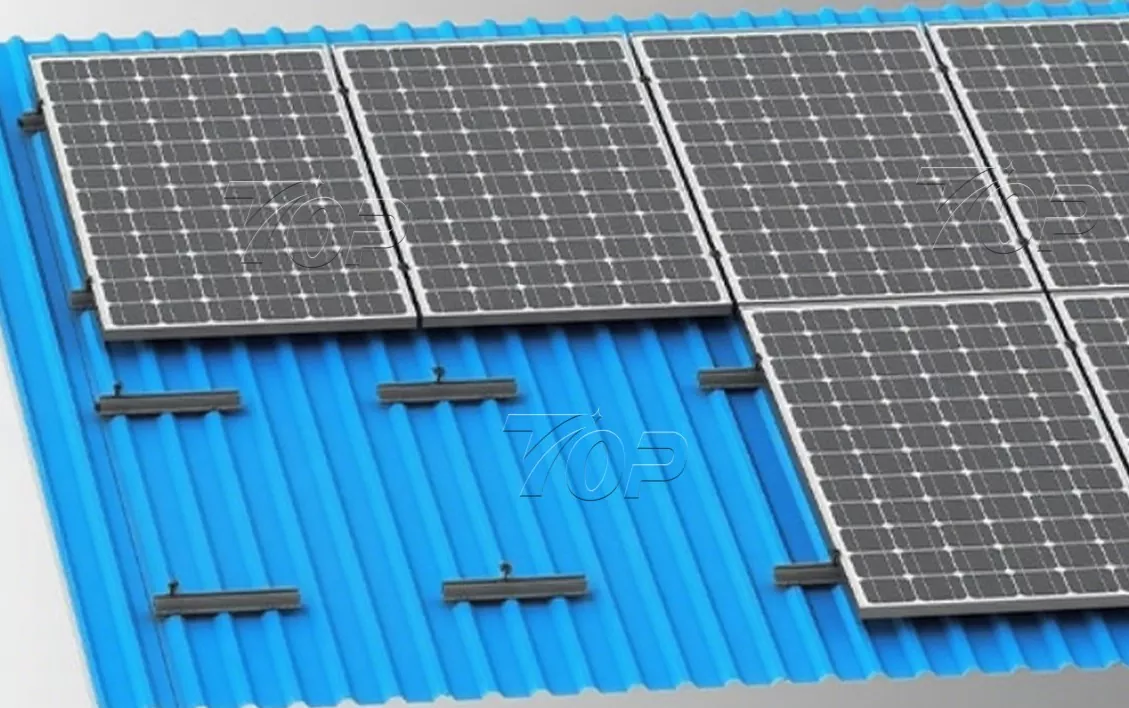

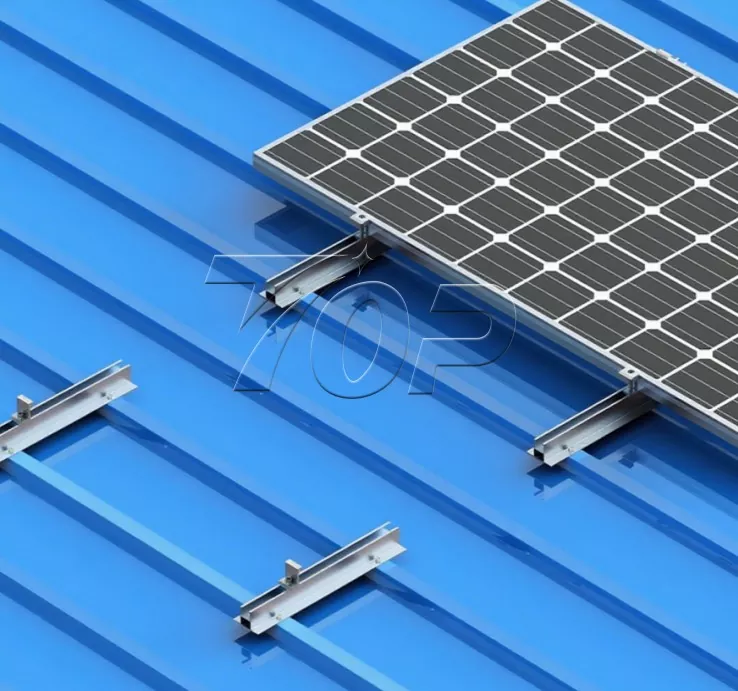

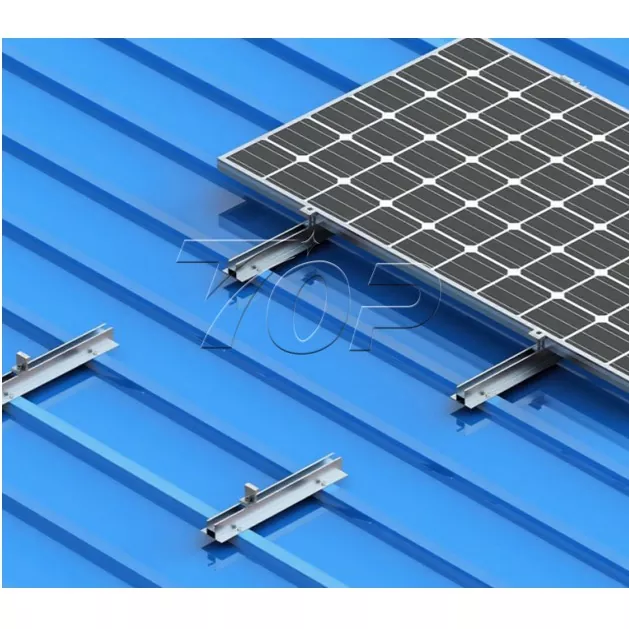

یہ حل خاص طور پر دھات کی چھت کے شمسی پینل کی تنصیب کے لئے ڈیزائن ہے۔ یہ مختلف ترازو اور ترتیب کے ساتھ شمسی چھت کے مختلف منصوبوں کے مطابق ڈھال سکتا ہے۔ ایلومینیم منی ریل شمسی بڑھتے ہوئے نظام میں ٹراپیزائڈیل شیٹ کی چھتیں اور نالیوں والی چھتیں شامل ہوسکتی ہیں ، وغیرہ۔ باقاعدگی سے وضاحتیں 200 ملی میٹر لمبائی (معاونت کی تخصیصات) ہیں ، ٹوپفینسر ریلیس منی ریکنگ حل ہلکے وزن سے فائدہ اٹھانا آسان ہے اور اس سے آسانی سے بوجھ اٹھانا اور انسٹال ہونا آسان ہے۔ جب دھات کی چھت پر ریلوں کو ماؤنٹ کرتے ہیں تو ربڑ پیڈ کے ساتھ بائیمٹل سکرو پانی کی چھت سے روکنے کے اثرات لیتا ہے۔

خصوصیات

1. پہلے سے جمع شدہ ڈیزائن ، آسان اور اعلی موثر تنصیب۔

2. شمسی بڑھتے ہوئے نظام کے ل our ہماری یہ بہتر منی ریل رہائشی مکان ، تجارتی عمارت کی چھت ، گودام کی چھت کی دھات کی چھتوں کے مطابق ڈھال سکتی ہے۔

3. ایلومینیم 6005 - ٹوپفینسولر سے ٹی 5 مواد کو مارکیٹ سے ہی اعلی درجے کا درجہ حاصل ہے ، ہمارے سسٹم میں ہلکے وزن اور طاقت پر اعلی کارکردگی ہے۔

4. یہ تیز ہواؤں کا مقابلہ کر سکتا ہے جس میں 60m/s اور 1.4KN/m² کے برف کے بوجھ تک اضافہ ہوسکتا ہے ، جس سے شمسی پینل کے ڈھانچے کی استحکام اور حفاظت کو یقینی بنایا جاسکے۔

کم لاگت ، سستا ڈھانچہ ، اور تنصیب مزدوری لاگت اور تنصیب کا وقت بھی کم کرنا۔
