سولر فینس ونڈ ٹنل ٹیسٹنگ: ساختی استحکام کے لیے انجینئرنگ کی توثیق
شمسی باڑ کے نظام قابل تجدید توانائی کی پیداوار کو پیرامیٹر پروٹیکشن انفراسٹرکچر کے ساتھ مربوط کرنے کے لیے ایک اہم حل بن رہے ہیں۔ جیسے جیسے شمسی تنصیبات صنعتی سہولیات، تجارتی مقامات، لاجسٹکس پارکس، اور یوٹیلیٹی پروجیکٹس میں منتقل ہوتی ہیں، انجینئرنگ کی قابل اعتماد تشخیص کا ایک اہم عنصر بن گیا ہے۔شمسی باڑونڈ ٹنل ٹیسٹنگبڑے پیمانے پر تعیناتی سے پہلے ایروڈینامک رویے، ساختی ردعمل، اور طویل مدتی استحکام کا تجزیہ کرنے کے لیے ایک سائنسی طریقہ فراہم کرتا ہے۔
EPC کنٹریکٹرز، سولر انسٹالرز، اور فوٹو وولٹک ڈسٹری بیوٹرز کے لیے، ایک قابل اعتماد سولر فینسنگ سلوشن کا انتخاب نہ صرف انرجی آؤٹ پٹ سے متعلق ہے۔ یہ اس بات کو یقینی بنانے کے بارے میں بھی ہے کہ بڑھتا ہوا ڈھانچہ ماحولیاتی بوجھ کو برداشت کر سکتا ہے، تنصیب کے عمل کو آسان بنا سکتا ہے، اور مستقبل میں دیکھ بھال کے خطرات کو کم کر سکتا ہے۔
یہ تکنیکی وائٹ پیپر بتاتا ہے کہ ہوا کا بوجھ فوٹو وولٹک باڑ کے ڈھانچے کو کیسے متاثر کرتا ہے، ونڈ ٹنل کی توثیق کیوں اہمیت رکھتی ہے، اور کس طرح انجینئرنگ پر مرکوز ڈیزائن شمسی باڑ کے نظام کی مجموعی اعتبار کو بہتر بناتا ہے۔
شمسی باڑ انجینئرنگ میں ہوا کی مزاحمت کیوں ایک اہم عنصر بن گئی ہے۔
روایتی باڑ لگانے کے نظام بنیادی طور پر جسمانی تحفظ کے لیے بنائے گئے تھے۔ تاہم، فوٹو وولٹک باڑ نے انجینئرنگ کے اضافی تقاضے متعارف کرائے ہیں کیونکہ شمسی ماڈیول ساخت کی ایروڈینامک خصوصیات کو تبدیل کرتے ہیں۔
روایتی دھاتی باڑ کے برعکس، PV باڑ کے نظام میں شمسی پینل، بڑھتے ہوئے ریل، کلیمپ، اور معاون خطوط شامل ہیں۔ یہ اجزاء ہوا کی قوتوں کے لیے سطح کی اضافی نمائش پیدا کرتے ہیں۔ جب ہوا ڈھانچے سے یا اس کے ارد گرد سے گزرتی ہے تو، دباؤ کے فرق اہم بوجھ پیدا کر سکتے ہیں جنہیں پورے بڑھتے ہوئے نظام کے ذریعے محفوظ طریقے سے منتقل کیا جانا چاہیے۔
ایک پیشہ ورانہ ڈیزائن کردہ شمسی باڑ کے نظام کو مکمل ساختی سلسلہ پر غور کرنا چاہیے:
- سولر پینل سطح کی لوڈنگ
- ماڈیولز اور بڑھتے ہوئے ریلوں کے درمیان کنکشن کی طاقت
- پوسٹس اور فاؤنڈیشنز کے ذریعے لوڈ ٹرانسفر
- بیرونی حالات میں مواد کی استحکام
- منصوبے پر عمل درآمد کے دوران تنصیب کی درستگی
EPC کمپنیوں کے لیے، ساختی اعتبار پراجیکٹ کی کارکردگی کو براہ راست متاثر کرتا ہے۔ ایک مستحکم ڈیزائن غیر متوقع آن سائٹ ایڈجسٹمنٹ کو کم کرنے میں مدد کرتا ہے، تنصیب کی کارکردگی کو بہتر بناتا ہے، اور ساختی حرکت یا اجزاء کی ناکامی کی وجہ سے فروخت کے بعد کے مسائل کے امکان کو کم کرتا ہے۔
فوٹو وولٹک باڑ کے ڈھانچے پر ہوا کے بوجھ کو سمجھنا
ہوا کا بوجھ فوٹو وولٹک ڈھانچہ انجینئرنگ میں سمجھا جانے والے سب سے اہم ماحولیاتی عوامل میں سے ایک ہے۔ ہوا سے پیدا ہونے والی قوت کا انحصار متعدد متغیرات پر ہوتا ہے، بشمول ہوا کی رفتار، ہوا کی کثافت، ساخت جیومیٹری، تنصیب کی اونچائی، اور مقامی ماحولیاتی حالات۔
شمسی باڑ کے نظام پر ہوا کا دباؤ کیسے کام کرتا ہے۔
جب ہوا شمسی باڑ کے ڈھانچے تک پہنچتی ہے، تو دباؤ نظام کے مختلف علاقوں میں تقسیم ہوتا ہے۔ سولر ماڈیول کی اگلی سطح ہوا کے براہ راست دباؤ کا تجربہ کرتی ہے، جب کہ پچھلی طرف ہوا کے بہاؤ کی حالت کے لحاظ سے سکشن اثرات کا تجربہ کر سکتا ہے۔
یہ قوتیں پورے ڈھانچے میں مختلف تناؤ پیدا کرتی ہیں۔ سب سے زیادہ بوجھ اکثر ارد گرد مرتکز ہوتے ہیں:
- ماڈیول بڑھتے ہوئے پوائنٹس
- ریل کے رابطے
- باندھنے والے اجزاء
- عمودی سپورٹ پوسٹس
- فاؤنڈیشن کنکشن کے علاقے
ایک مکمل شمسی باڑ ہوا کے بوجھ کا حساب لگاتا ہے کہ یہ قوتیں ساخت کے ذریعے کیسے حرکت کرتی ہیں۔ مقصد نہ صرف زیادہ سے زیادہ دباؤ کو سمجھنا ہے بلکہ یہ بھی یقینی بنانا ہے کہ ہر جزو ایک مستحکم انجینئرنگ سسٹم کے طور پر مل کر کام کرے۔
ناقص ڈیزائن کردہ ڈھانچے کو ضرورت سے زیادہ خرابی، ڈھیلے کنکشن، یا سروس کی زندگی میں کمی جیسے مسائل کا سامنا کرنا پڑ سکتا ہے۔ اس لیے ہوا سے بچنے والے ڈیزائن پر تنصیب کے بعد کے بجائے ابتدائی انجینئرنگ کے مرحلے سے غور کیا جانا چاہیے۔
فوٹوولٹک باڑ کی ساختی استحکام کو متاثر کرنے والے اہم عوامل
شمسی باڑ کی ساختی کارکردگی کا انحصار کئی ایک دوسرے سے جڑے عوامل پر ہوتا ہے۔ ایک قابل اعتماد نظام کو مواد، جیومیٹری، اور تنصیب کے حالات کے درمیان متوازن ڈیزائن کی ضرورت ہوتی ہے۔
1. شمسی ماڈیول کی ترتیب اور سطح کی نمائش
سولر پینل اس بات کا تعین کرتے ہیں کہ ہوا باڑ کے ساتھ کیسے تعامل کرتی ہے۔ بڑی بے نقاب سطحیں اعلی ایروڈینامک قوتیں بنا سکتی ہیں، خاص طور پر کھلے علاقوں میں جہاں ہوا کا بہاؤ کم محدود ہے۔
انجینئرز کو ماڈیول کی سمت بندی، وقفہ کاری، اور تنصیب کی ترتیب کا جائزہ لینا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ ڈھانچہ متوقع ماحولیاتی بوجھ کو سنبھال سکتا ہے۔
2. بڑھتے ہوئے ساخت کا ڈیزائن
بڑھتا ہوا ڈھانچہ شمسی باڑ کے بوجھ برداشت کرنے والے فریم ورک کے طور پر کام کرتا ہے۔ ریل، کلیمپ، اور سپورٹ پروفائلز کو قوتوں کو یکساں طور پر تقسیم کرنا چاہیے اور نظام زندگی کے دوران مکینیکل استحکام کو برقرار رکھنا چاہیے۔
مناسب طریقے سے انجنیئرڈ سولر ماؤنٹنگ ڈھانچہ تناؤ کے ارتکاز کو کم کرکے اور مقامی ناکامیوں کو روکنے میں مدد کرکے وشوسنییتا کو بہتر بناتا ہے۔
3. فاؤنڈیشن اور گراؤنڈ کنکشن
شمسی باڑ کی ساختی توثیق میں ونڈ ٹنل ٹیسٹنگ کا کردار
فوٹو وولٹک باڑ کے نظام کے لیے، ہوا کی کارکردگی نہ صرف ایک نظریاتی حساب کا مسئلہ ہے بلکہ ساختی توثیق کا چیلنج بھی ہے۔ چونکہ شمسی باڑ بڑی بے نقاب فوٹو وولٹک سطحوں کو ہلکے وزن کے بڑھتے ہوئے ڈھانچے کے ساتھ جوڑتی ہے، ہوا کے بہاؤ کا تعامل مکینیکل کارکردگی کو نمایاں طور پر متاثر کر سکتا ہے۔
شمسی باڑ ونڈ ٹنل ٹیسٹنگیہ اندازہ کرنے کے لیے ایک انجینئرنگ طریقہ فراہم کرتا ہے کہ بڑے پیمانے پر تعیناتی سے پہلے ہوا کے بہاؤ کے حقیقی حالات مکمل PV باڑ کے نظام کو کیسے متاثر کرتے ہیں۔ صرف آسان حسابات پر انحصار کرنے کے بجائے، ونڈ ٹنل ٹیسٹنگ انجینئرز کو ایروڈینامک رویے کا مشاہدہ کرنے، ہوا کے دباؤ کی تقسیم کی پیمائش کرنے، اور ساختی لوڈنگ کے اہم علاقوں کی نشاندہی کرنے کی اجازت دیتی ہے۔
روایتی ونڈ لوڈ کا حساب کتاب ہمیشہ کافی کیوں نہیں ہوتا ہے۔
روایتی ونڈ لوڈ کیلکولیشن فوٹو وولٹک ڈھانچے کے ڈیزائن کے لیے ایک اہم بنیاد ہے۔ یہ ہوا کے علاقائی حالات اور ساختی پیرامیٹرز کی بنیاد پر تخمینہ شدہ ماحولیاتی بوجھ فراہم کرتا ہے۔
تاہم، شمسی باڑ کے نظام میں منفرد ایروڈینامک خصوصیات ہیں جو پیچیدہ ہوا کے بہاؤ کے رویے کو تشکیل دے سکتی ہیں.
بند عمارتی ڈھانچے کے برعکس، فوٹو وولٹک باڑ عام طور پر کھلے ڈھانچے ہیں جہاں ہوا شمسی ماڈیولز کے ارد گرد، درمیان اور پیچھے سے گزر سکتی ہے۔ یہ ہوا کے بہاؤ کا تعامل باڑ کے مختلف علاقوں میں غیر مساوی دباؤ کی تقسیم پیدا کر سکتا ہے۔
کئی عوامل شمسی باڑ کے نظام کے حقیقی ہوا کے ردعمل کو متاثر کر سکتے ہیں:
- عمودی ماڈیول واقفیت
- پینل کی جگہ اور ہوا کے بہاؤ کے فرق
- باڑ کی اونچائی اور بے نقاب علاقہ
- ہوا کی سمت باڑ کی ترتیب سے متعلق
- آس پاس کی عمارتیں یا زمین کی تزئین کی صورتحال
لہذا، ہوا کی جانچ کے ذریعے انجینئرنگ کی توثیق نظریاتی ڈیزائن کے مفروضوں اور حقیقی دنیا کے ایروڈینامک رویے کے درمیان فرق کو ختم کرنے میں مدد کرتی ہے۔
عمودی فوٹوولٹک باڑ کے ڈھانچے کا ایروڈینامک سلوک
زیادہ تر سولر فینس ایپلی کیشنز عمودی طور پر نصب فوٹوولٹک ماڈیولز کا استعمال کرتی ہیں، جو روایتی چھتوں کے شمسی نظام کے مقابلے میں مختلف ہوا کے بہاؤ کی خصوصیات پیدا کرتی ہیں۔
جب ہوا فوٹو وولٹک ماڈیول کی اگلی سطح تک پہنچتی ہے تو ہوا کا براہ راست دباؤ پیدا ہوتا ہے۔ ایک ہی وقت میں، پینل کے کناروں اور پیچھے کی طرف سے گزرنے والی ہوا کا بہاؤ سکشن اثرات پیدا کر سکتا ہے۔
مشترکہ دباؤ کا فرق ایروڈینامک بوجھ پیدا کرتا ہے جو پورے ساختی نظام میں منتقل ہوتا ہے۔
بوجھ کا راستہ اس طرح بیان کیا جا سکتا ہے:
- فوٹو وولٹک ماڈیول کی سطحوں پر کام کرنے والی ہوا کی قوت

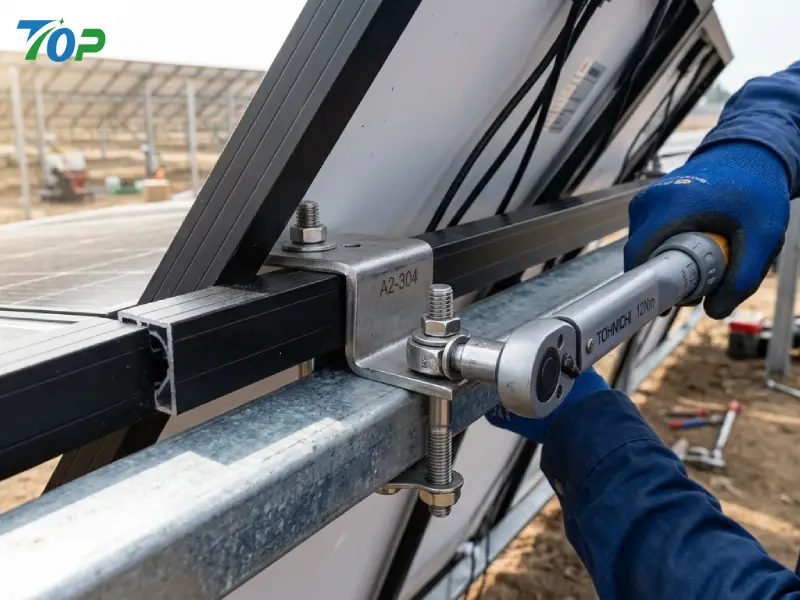

- ماڈیول کلیمپس کے ذریعے دباؤ کو منتقل کیا جاتا ہے۔
- مکینیکل بوجھ بڑھتے ہوئے ریلوں کے ذریعے تقسیم ہوتے ہیں۔
- فورسز کو سپورٹ پوسٹوں میں منتقل کیا گیا۔
- بوجھ کو بنیادوں میں منتقل کیا گیا۔
اس بوجھ کے راستے کو سمجھنا ضروری ہے کیونکہ ناکامی کے خطرات اکثر مرکزی ساختی ارکان کے بجائے کنکشن پوائنٹس پر ہوتے ہیں۔
ونڈ ٹنل ٹیسٹنگ کے دوران اہم ایروڈینامک عوامل کا جائزہ لیا گیا۔
ہوا کی سرنگ کی پیشہ ورانہ تشخیص اس بات پر مرکوز ہے کہ ہوا کا بہاؤ شمسی باڑ کے ڈھانچے کے ساتھ کیسے تعامل کرتا ہے اور جہاں اضافی ڈیزائن کی اصلاح کی ضرورت ہو سکتی ہے۔
اہم تشخیصی عوامل میں شامل ہیں:
- ہوا کے دباؤ کا گتانک (Cp):انجینئر تجزیہ کرتے ہیں کہ فوٹو وولٹک ماڈیولز کی مختلف سطحوں پر ہوا کا دباؤ کس طرح تبدیل ہوتا ہے تاکہ زیادہ بوجھ والے علاقوں کی نشاندہی کی جا سکے۔
- ایج لوڈنگ اثرات:شمسی باڑ کی صفوں کے بیرونی کناروں کو اندرونی حصوں کے مقابلے میں مختلف ایروڈینامک قوتوں کا تجربہ ہو سکتا ہے کیونکہ ہوا کا بہاؤ کم محدود ہے۔
- ہنگامہ خیزی کا اثر:آس پاس کی عمارتیں، درخت، یا صنعتی ڈھانچے ہوا کے بہاؤ کی بے قاعدہ صورتحال پیدا کر سکتے ہیں جو ساختی ردعمل کو متاثر کرتے ہیں۔
- پینل گیپ ایروڈینامکس:فوٹو وولٹک ماڈیولز کے درمیان فاصلہ ہوا کے بہاؤ کی رفتار اور دباؤ کی دوبارہ تقسیم کو متاثر کر سکتا ہے۔
- کنکشن لوڈ کی تقسیم:انجینئر اس بات کا جائزہ لیتے ہیں کہ کس طرح ایروڈائنامک قوتیں کلیمپس، ریلوں اور سپورٹ ڈھانچے کے ذریعے منتقل ہوتی ہیں۔
شمسی باڑ کے نظام کے لیے ونڈ ٹنل ٹیسٹنگ کا طریقہ کار
ایک مکمل ونڈ ٹنل ٹیسٹنگ کے عمل میں انجینئرنگ کے متعدد مراحل شامل ہوتے ہیں، جسمانی ماڈل کی تیاری سے لے کر ساختی ردعمل کی تشخیص تک۔ مقصد نہ صرف ہوا کے رویے کا مشاہدہ کرنا ہے بلکہ حتمی شمسی باڑ کے ڈیزائن کو بھی بہتر بنانا ہے۔

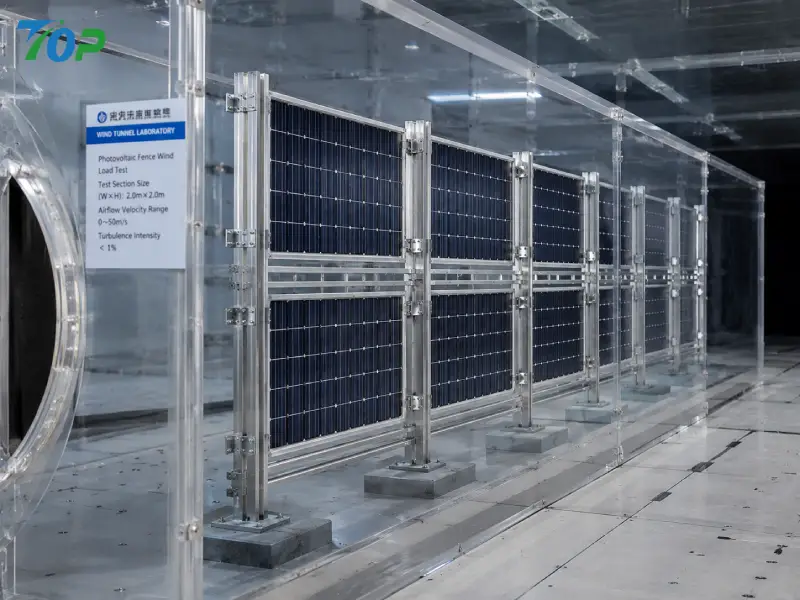

مرحلہ 1: شمسی باڑ کے جسمانی ماڈل کی تیاری
پہلا قدم ایک نمائندہ ٹیسٹ ماڈل بنانا ہے جو حقیقی فوٹوولٹک باڑ کے نظام کی اہم خصوصیات کو درست طریقے سے ظاہر کرتا ہے۔
ماڈل میں اہم ساختی عناصر شامل ہیں جیسے:
- فوٹو وولٹک ماڈیولز
- ایلومینیم یا سٹینلیس سٹیل کے بڑھتے ہوئے ریل
- ماڈیول clamps
- عمودی سپورٹ پوسٹس
- فاؤنڈیشن کنکشن کی نمائندگی
انجینئرز جیومیٹرک مماثلت، ساختی ترتیب، اور انسٹالیشن لے آؤٹ پر غور کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ ماڈل پراجیکٹ کے اصل حالات کی عکاسی کرتا ہے۔
مرحلہ 2: ونڈ انوائرمنٹ سمولیشن اور ایئر فلو ٹیسٹنگ
جانچ کے دوران، ہوا کے مختلف حالات کی تقلید کے لیے کنٹرول شدہ ہوا کا بہاؤ پیدا ہوتا ہے جو حقیقی پروجیکٹ کے آپریشن کے دوران ہو سکتی ہیں۔
انجینئرز ہوا کی متعدد سمتوں کا جائزہ لیتے ہیں کیونکہ شمسی باڑ موجودہ ہواؤں کی نسبت ان کی واقفیت کے لحاظ سے مختلف لوڈنگ حالات کا تجربہ کر سکتی ہے۔
جانچ پر توجہ مرکوز کرتی ہے:
- ماڈیولز میں دباؤ کی تقسیم
- پینل خلا کے ارد گرد ہوا کے بہاؤ کے پیٹرن
- ایروڈینامک لوڈنگ میں تبدیلیاں
- بڑھتی ہوئی ساختی کشیدگی کے ساتھ علاقوں
مرحلہ 3: ساختی ردعمل کی پیمائش
ہوا کے بہاؤ کی جانچ کے بعد، انجینئر تجزیہ کرتے ہیں کہ شمسی باڑ کا ڈھانچہ ایروڈینامک قوتوں کو کیسے جواب دیتا ہے۔
کلیدی مشاہدات میں شامل ہیں:
- ساختی نقل مکانی
- کنکشن سلوک
- تناؤ کے ارتکاز والے علاقے
- مجموعی طور پر استحکام کی کارکردگی
مقصد اس بات کی تصدیق کرنا ہے کہ ڈھانچہ متوقع ماحولیاتی حالات کے تحت میکانکی اعتبار کو برقرار رکھتا ہے۔
مرحلہ 4: ٹیسٹ کے نتائج کی بنیاد پر انجینئرنگ کی اصلاح
ونڈ ٹنل ٹیسٹنگ نہ صرف ایک توثیق کا عمل ہے بلکہ ڈیزائن کو بہتر بنانے کا ایک ٹول بھی ہے۔
ٹیسٹ کے نتائج کی بنیاد پر، انجینئرز بہتر کر سکتے ہیں:
- بڑھتے ہوئے ریل کی ترتیب
- کلیمپ پوزیشننگ
- پوسٹ سپیسنگ کی حمایت کریں۔
- ساختی کمک
- فاؤنڈیشن ڈیزائن نقطہ نظر
انجینئرنگ کا یہ عمل بہتر ہوا کی مزاحمت، بہتر تنصیب کے اعتماد، اور زیادہ متوقع طویل مدتی کارکردگی کے ساتھ سولر فینس سسٹم بنانے میں مدد کرتا ہے۔
یہاں تک کہ زمین کے اوپر کے مضبوط اجزاء کے ساتھ، فاؤنڈیشن کا ڈیزائن ضروری رہتا ہے۔ ہوا کی قوتیں بالآخر پوسٹس یا اینکرنگ سسٹم کے ذریعے زمین میں منتقل ہوتی ہیں۔
ساختی کارکردگی کا جائزہ لیتے وقت مٹی کے حالات، تنصیب کی گہرائی، اور پراجیکٹ کے ماحول پر ہمیشہ غور کیا جانا چاہیے۔

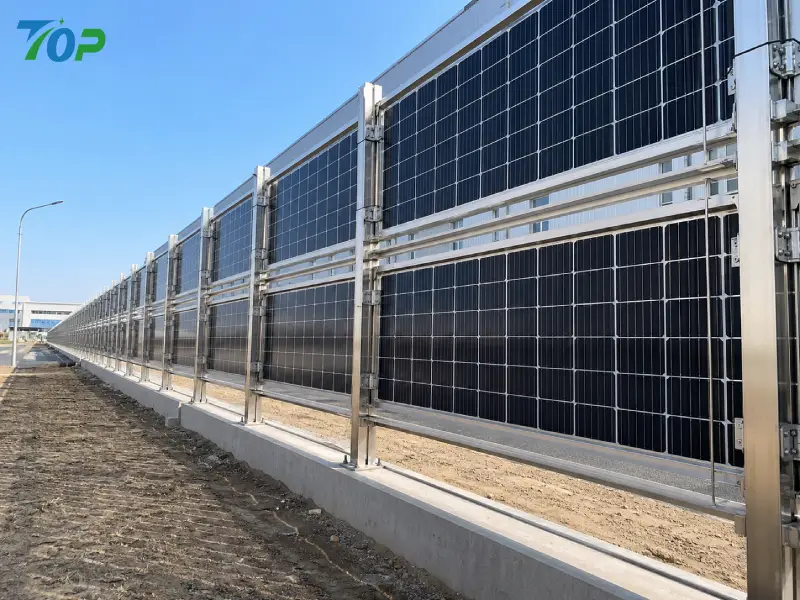

طویل مدتی وشوسنییتا کے لیے انجینئرنگ پر مبنی سولر فینس ڈیزائن
ایک قابل اعتماد شمسی باڑ کا نظام ایروڈینامک تجزیہ، مواد کے انتخاب، ساختی انجینئرنگ، اور مینوفیکچرنگ کوالٹی کنٹرول کے امتزاج کا نتیجہ ہے۔
پیشہ ورانہ سپلائرز جیسے TopFenceSolar کے لیے، پروڈکٹ کی ترقی کے پورے عمل میں انجینئرنگ کی کارکردگی پر غور کیا جاتا ہے، جس سے EPC شراکت داروں کو حقیقی دنیا کی تنصیب کے ماحول کے لیے ڈیزائن کردہ حل حاصل کرنے میں مدد ملتی ہے۔
