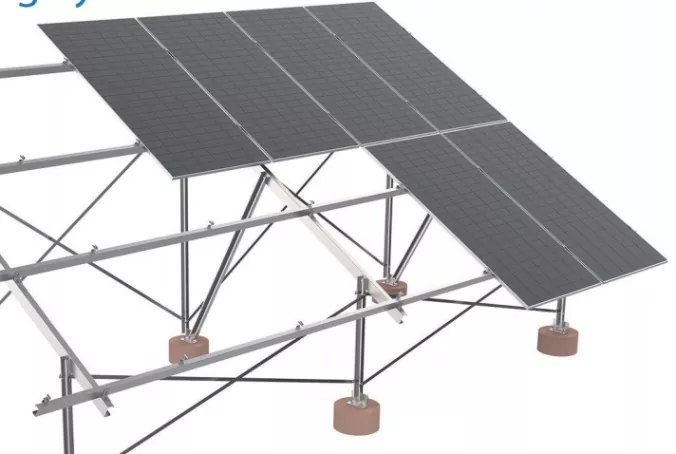

شمسی پینل گراؤنڈ ماؤنٹ ریک

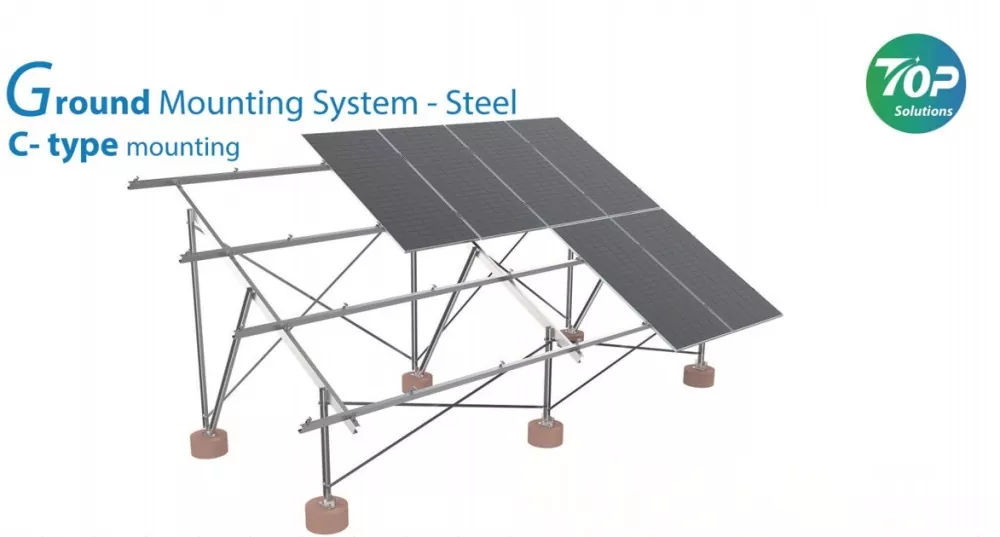

سی کے سائز کا شمسی پینل گراؤنڈ ماؤنٹ ریک گراؤنڈ سولر پینل انسٹالیشن سسٹم ہے ، جو گراؤنڈ بیسڈ فوٹو وولٹک پاور پلانٹ کے لئے ہے ، خاص طور پر چین میں ایک قابل اعتماد کارخانہ دار کے ذریعہ ڈیزائن کیا گیا ہے ، ٹاپ فینسولر۔ ہم اعلی طاقت والے سی سائز والے اسٹیل (سی چینل) کی تعمیر کا استعمال کر رہے ہیں ، اس میں بوجھ کی اعلی صلاحیت ، سنکنرن مزاحمت اور لچک ہوسکتی ہے۔ دریں اثنا سی چینل کنسٹرکٹ سسٹم کو بھی مختلف خطوں اور ماحولیاتی حالات میں ڈھال لیا جاسکتا ہے ، خاص طور پر ایسے منظرناموں کے لئے جو اعلی استحکام اور طویل مدتی استحکام کی ضرورت ہوتی ہے۔
پروڈکٹ برانڈ:ٹاپفینسولر
مصنوعات کا مواد:سی پروفائل جستی اسٹیل
مصنوعات کی تقریب:تجارتی یا فارم گراؤنڈ سولر پاور پلانٹس
خدمت زندگی:≥25 سال
اپنے زمینی نظام کے ل high اعلی طاقت اور ہلکا پھلکا شمسی بڑھتے ہوئے ریک حاصل کرنے کے ل you ، آپ ٹوپفینسولر سے رابطہ کرسکتے ہیں اور ہمیں اس سی کے سائز والے شمسی پینل گراؤنڈ ماؤنٹ ریک کا سپلائر بننے دیں۔
یہ اعلی معیار کے گراؤنڈ بڑھتے ہوئے نظام پورے سپورٹ سسٹم کے وزن کو کم کردے گا جس میں شمسی پینل بھی شامل ہیں جبکہ کافی حد تک لے جانے کی گنجائش کو یقینی بنائے گا۔ نقل و حمل اور تنصیب کے دوران اس کے ہلکے بریکٹ بہت آسان ہیں۔ دوسری اچھی پیشرفت یہ ہے کہ وہ فاؤنڈیشن کے بوجھ برداشت کی ضروریات کو کم کررہی ہے۔
|
مینوفیکچرر |
ٹاپفینسولر |
|
مصنوعات کا نام |
شمسی پینل گراؤنڈ ماؤنٹ ریک |
|
مواد |
گرم ، شہوت انگیز ڈپ جستی اسٹیل |
|
ماؤنٹ کٹس |
سی چینل اسٹیل کی تعمیرات ، ریلیں ، کلیمپ ، لوازمات ، وغیرہ۔ |
|
بوجھ اٹھانے کی گنجائش |
سنگل اسٹینڈ سسٹم 2-4 ٹن لے سکتا ہے (ترتیب پر منحصر ہے) |
|
ساخت کا ڈیزائن اسٹینڈ |
AS/NZS 1170 اور اس سے زیادہ۔ |
|
پیکیجنگ |
معیاری کنٹینر ٹرانسپورٹ ، اپنی مرضی کے مطابق پیکیجنگ کی حمایت کریں۔ |

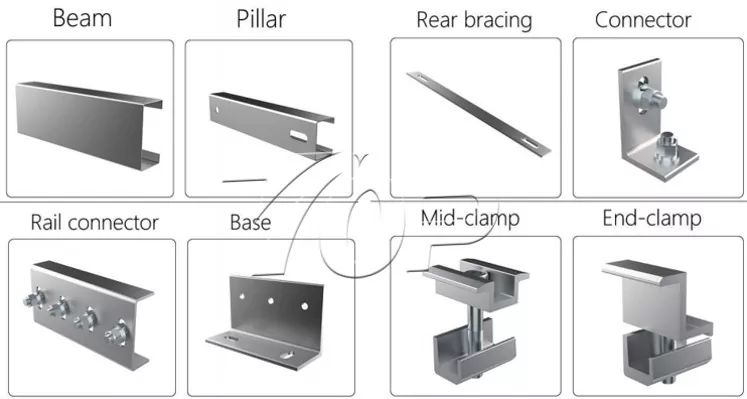

اجزاء:

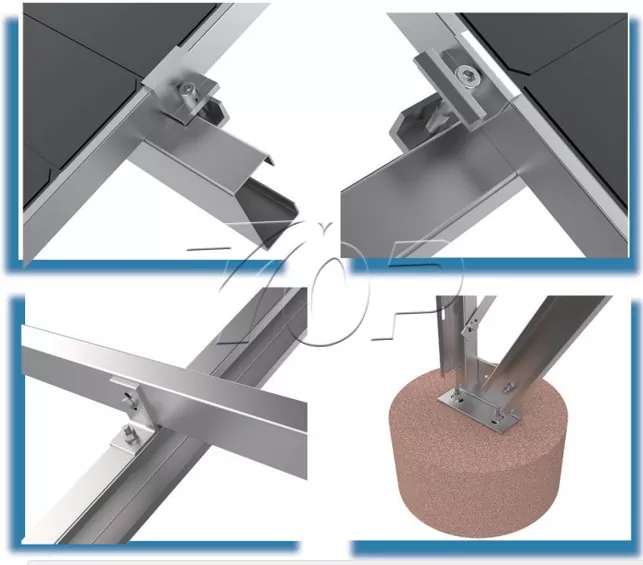

ساخت کنکشن حصے کی تفصیلات
تنصیب کے اقدامات:
1 تنصیب کی تیاری
سائٹ کی جانچ پڑتال: زمین کی چپٹی اور مٹی کی قسم (اینکر سکرو یا کنکریٹ کی بنیادوں کی سفارش کی جاتی ہے) کو چیک کریں۔
2 تنصیب کا طریقہ کار
فاؤنڈیشن فکسشن:
اگر کنکریٹ کے اڈے استعمال کیے جائیں: کم از کم 80 سینٹی میٹر کی گہرائی کے ساتھ کنکریٹ کے گھاٹ ڈالیں اور سپورٹ بیس بولٹ داخل کریں۔
اگر اینکر سکرو (تجویز کردہ) کا استعمال کرتے ہیں تو: پیچ کو زمین میں ڈیزائن کی گہرائی (عام طور پر 1.2-2m) تک پہنچائیں۔
سپورٹ اسمبلی:
فاؤنڈیشن پر عمودی طور پر سی کے سائز والے اسٹیل کالم کو ٹھیک کریں اور اسے بولٹ سے سخت کریں۔
ٹرانسورس سپورٹ بیم اور اخترن منحنی خطوط وحدانی انسٹال کریں تاکہ یہ یقینی بنایا جاسکے کہ شمسی پینل گراؤنڈ ماؤنٹ ریک ڈھانچہ سطح ہے (سطح کا استعمال کرتے ہوئے کیلیبریٹ)۔
شمسی پینل انسٹال کریں:
شمسی گراؤنڈ پینل بیم پر رکھے جاتے ہیں اور یکساں وقفہ کاری کو یقینی بنانے کے لئے ایلومینیم کھوٹ کلیمپنگ فکسچر کے ساتھ طے کیے جاتے ہیں (گرمی کی کھپت کے لئے تجویز کردہ وقفہ کاری ≥10cm)۔
فوائد:
اعلی طاقت کا مواد: ہاٹ ڈپ جستی اسٹیل (ایچ ڈی جی) یا انوڈائزڈ ایلومینیم 25 سال سے زیادہ کی زندگی کی مدت کے ساتھ بہترین سنکنرن مزاحمت اور ساختی طاقت فراہم کرتا ہے۔
ماڈیولر ڈیزائن: شمسی پینل گراؤنڈ ماؤنٹ ریک تیزی سے اسمبلی اور ایڈجسٹمنٹ کی حمایت کرتا ہے ، جو مختلف قسم کے شمسی پینل سائز کے ساتھ مطابقت رکھتا ہے۔
ہوا کے خلاف مزاحمت: بہتر گراؤنڈ ماؤنٹ شمسی ریک ساختی ڈیزائن اور فاؤنڈیشن فکسنگ کے ذریعے ، یہ تیز ہوا کے دباؤ والے علاقوں کے لئے موزوں ، 60 میٹر/سیکنڈ سے زیادہ ہوا کی رفتار کا مقابلہ کرسکتا ہے۔
لچکدار تنصیب کا زاویہ: بجلی کی پیداوار کی کارکردگی کو زیادہ سے زیادہ کرنے کے لئے فکسڈ ٹیلٹ زاویہ (15 ° -60 °) یا موسمی زاویہ ایڈجسٹمنٹ کی حمایت کریں۔
کم دیکھ بھال: کنکریٹ فاؤنڈیشن کی ضرورت نہیں ، تعمیراتی آلودگی کو کم کریں ، بحالی کے کم اخراجات۔
ہاٹ ٹیگز: شمسی پینل گراؤنڈ ماؤنٹ ریک ، چین ، سپلائر ، کارخانہ دار ، پائیدار
