اسپیس آپٹمائزڈ ایلیویٹڈ سولر ریکنگ سٹرکچر | منیلا کیس اسٹڈی

ایلیویٹڈ روف ٹاپ سولر پلیٹ فارم پروجیکٹ | منیلا، فلپائن

یہ پروجیکٹ ظاہر کرتا ہے کہ کس طرح ٹاپ فینس سولر نے چھت کی جگہ کی شدید رکاوٹوں کو کامیابی سے حل کیا۔ اور منیلا، فلپائن میں تجارتی عمارت کے لیے بنیادی ڈھانچے میں مداخلت کے چیلنجز۔

مقام

منیلا، فلپائن

ساخت کا مواد

ہاٹ ڈِپ گیلوانائزڈ اسٹیل / الم جی زیڈ این لیپت اسٹیل

حل کی قسم

بلند چھت والا سولر پلیٹ فارم

ٹارگٹ ایشو

چھتوں کے بنیادی ڈھانچے میں رکاوٹیں اور تنصیب کی محدود جگہ

پروجیکٹ کا تعارف

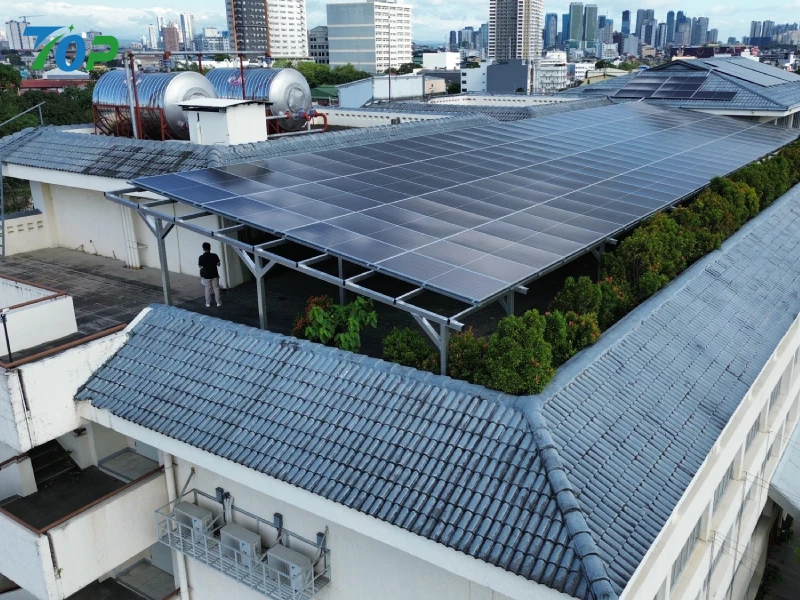

ہدف کی چھت پر کولنگ ٹاورز، واٹر ٹینک، کیبل روٹنگ سسٹم، اور دیکھ بھال کے راستے، روایتی فوٹو وولٹک سرنی کے لیے ناکافی قابل استعمال جگہ چھوڑ کر۔ عمارت کے کاموں میں خلل ڈالے بغیر چھت کے استعمال کو زیادہ سے زیادہ کرنے کے لیے، ٹاپ فینس سولر انجنیئرڈ ایک پریمیم ایلیویٹڈ سولر ریکنگ ڈھانچہ جو چھت کی موجودہ سہولیات میں پھیلا ہوا ہے۔

ایلیویٹڈ پلیٹ فارم ڈیزائن نے چھت کے اوپر ایک ثانوی شمسی تنصیب کی تہہ بنائی انفراسٹرکچر، دیکھ بھال کو محفوظ رکھتے ہوئے شمسی توانائی کی تعیناتی کی صلاحیت میں نمایاں اضافہ رسائی اور HVAC آپریشنل کارکردگی۔

انجینئرنگ کی جھلکیاں

اوور ہیڈ کلیئرنس ڈیزائن

شمسی پلیٹ فارم کو ایک بہتر ساختی اونچائی تک بڑھا دیا گیا تھا، جس سے ہوا کے بلاتعطل بہاؤ کی اجازت دی گئی تھی۔ HVAC کولنگ سسٹم کے ارد گرد شمسی صف کے نیچے واضح سروس تک رسائی کو برقرار رکھتے ہوئے اس بلند کنفیگریشن نے شیڈنگ کے اثرات کو کم کیا اور طویل مدتی چھت کے کام کو یقینی بنایا۔

ساختی سالمیت اور ہوا کی حفاظت

ایلیویٹڈ ایکسپوزر پروفائل کی وجہ سے، ہیوی ڈیوٹی اسٹیل بریکنگ کا استعمال کرتے ہوئے ڈھانچے کو مضبوط کیا گیا، تیز ہوا کے خلاف مزاحمت کے لیے ڈیزائن کردہ لوڈ ڈسٹری بیوشن، اور ایروڈینامک جھکاؤ کے زاویہ کے حساب کتاب فلپائن میں عام طور پر اشنکٹبندیی طوفانوں اور ٹائفون کے موسموں کے دوران دباؤ کے حالات۔

اعلی درجے کی سنکنرن مزاحمت

پورا سپورٹ سسٹم ہاٹ ڈِپ جستی سٹیل اور Al-Mg-Zn کوٹیڈ ساختی اجزاء کا استعمال کرتا ہے۔ اشنکٹبندیی ساحلی آب و ہوا کے لئے انجنیئر۔ مخالف سنکنرن علاج کے خلاف استحکام میں اضافہ نمی، نمک سے بھری ہوا، اور طویل مدتی ماحولیاتی نمائش، ایک متوقع سروس لائف کو سپورٹ کرتی ہے 25 سال سے زیادہ.
