ٹائل کی قسم کی بنیاد پر صحیح سولر روف ہک کا انتخاب کیسے کریں: سولر انسٹالرز، ای پی سی کنٹریکٹرز، اور پروکیورمنٹ ٹیموں کے لیے انجینئرنگ سے چلنے والی گائیڈ

سولر روف ہک کا انتخاب کیوں ایک اہم انجینئرنگ فیصلہ ہے۔

صحیح کا انتخاب کرناشمسی چھت ہکa کے لیے ٹائل چھت شمسی بڑھتے ہوئے نظامہارڈ ویئر کا کوئی معمولی فیصلہ نہیں ہے — یہ براہ راست ساختی استحکام، واٹر پروف سالمیت، تنصیب کی کارکردگی، اور طویل مدتی اثاثہ کی وشوسنییتا کا تعین کرتا ہے۔ تجارتی اور صنعتی چھت کے منصوبوں میں، ایک ناقص مماثلتٹائل چھت شمسی بڑھتے ہوئے کے لئے چھت ہکپھٹے ہوئے ٹائلوں، پانی میں داخل ہونے، ہوا کے بوجھ کے تحت اوپر کی رفتار میں ناکامی، اور مہنگے دوبارہ کام کا باعث بن سکتا ہے جو پروجیکٹ کی ٹائم لائنز اور وارنٹی کی نمائش کو متاثر کرتا ہے۔

دھاتی چھتوں یا فلیٹ کنکریٹ کی چھتوں کے برعکس، ٹائل کی چھتیں جیومیٹری، موٹائی، ٹوٹ پھوٹ، بوجھ کی منتقلی کے رویے، اور تنصیب کی رکاوٹوں میں نمایاں طور پر مختلف ہوتی ہیں۔ یونیورسل ہک اپروچ تکنیکی طور پر ناقص ہے۔ صحیح طریقہ کے لیے ہک جیومیٹری، اونچائی میں ایڈجسٹ ایبلٹی، بیس پلیٹ ڈیزائن، اور اس کے نیچے مخصوص ٹائل کی قسم اور رافٹر ڈھانچے کے ساتھ میٹریل گریڈ کی ضرورت ہوتی ہے۔

یہ تکنیکی گائیڈ صحیح انتخاب کے لیے ایک منظم فریم ورک فراہم کرتا ہے۔شمسی چھت ہکٹائل کی قسم پر مبنی. یہ چھت سازی کے میکانکس، ساختی بوجھ کے تحفظات، مواد کی کارکردگی، اور عملی تنصیب کی حقیقتوں کو مربوط کرتا ہے۔ اس کا مقصد انجینئرنگ ٹیموں، پروکیورمنٹ مینیجرز، اور سولر ماؤنٹنگ سسٹم انٹیگریٹرز کو ڈیٹا پر مبنی فیصلے کرنے میں مدد کرنا ہے جو خطرے کو کم کرتے ہیں اور پروجیکٹ کے منافع کو بہتر بناتے ہیں۔

1. سولر روف ہک کا انتخاب ایک ساختی فیصلہ کیوں ہے، نہ کہ صرف ایک جزو کا انتخاب

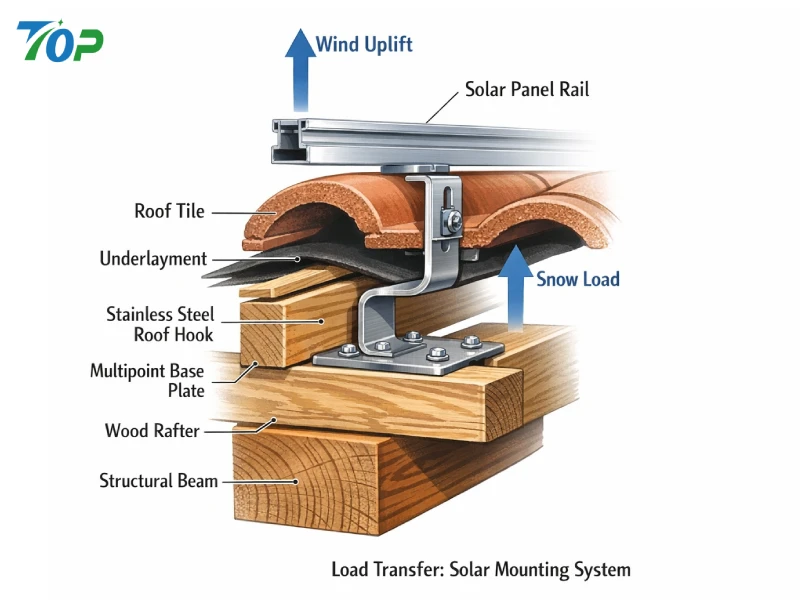

ٹائل کی چھت کی شمسی تنصیب میں، چھت کا کانٹا فوٹو وولٹک ماؤنٹنگ ریل اور عمارت کے بوجھ برداشت کرنے والے رافٹرز کے درمیان بنیادی ساختی انٹرفیس کے طور پر کام کرتا ہے۔ لوڈ کا راستہ مندرجہ ذیل ہے:

• سولر ماڈیول → بڑھتے ہوئے ریل → چھت کا کانٹا → ساختی رافٹ → عمارت کا ڈھانچہ

ٹائل خود ہےنہیںایک ساختی بوجھ برداشت کرنے والا عنصر۔ زیادہ تر مٹی، کنکریٹ، اور سلیٹ ٹائلیں بنیادی طور پر ویدر پروفنگ کے لیے بنائی گئی ہیں، نہ کہ مرتکز مکینیکل بوجھ کے لیے۔ جب ایکٹائل کی چھت کے لیے سولر ماؤنٹنگسسٹم انسٹال ہے، ہک کو براہ راست رافٹرز میں بوجھ منتقل کرنا چاہیے جبکہ ارد گرد کی ٹائلوں پر ضرورت سے زیادہ دباؤ سے بچنا چاہیے۔

انجینئرنگ کے نقطہ نظر سے، ہک کو برداشت کرنا چاہیے:

• ڈیڈ لوڈ (ماڈیول + ریل + بڑھتے ہوئے ہارڈویئر)
• ونڈ اپلفٹ اور سکشن بوجھ
• برف کا بوجھ (جہاں قابل اطلاق ہو)
• تھرمل توسیع کا دباؤ
• 25+ سالوں سے زیادہ متحرک تھکاوٹ

بین الاقوامی ساختی معیارات جیسے کہ ASCE 7 (امریکن سوسائٹی آف سول انجینئرز، 2022) اس بات پر زور دیتے ہیں کہ عمارت کی اونچائی، نمائش کے زمرے اور مقامی ہوا کی رفتار کو مدنظر رکھتے ہوئے ہوا کے بوجھ کے لیے چھت کے شمسی نظام کا جائزہ لیا جانا چاہیے۔ اس لیے چھت کے کانٹے کا انتخاب کافی بوجھ برداشت کرنے کی صلاحیت اور جانچ شدہ کارکردگی کے ڈیٹا کے ساتھ ہونا چاہیے۔

ان ساختی حقائق کو نظر انداز کرنے سے خطرات بڑھ جاتے ہیں:

• پوائنٹ لوڈ کے ارتکاز کی وجہ سے ٹائل کریکنگ
• ترقی کے تحت ہک اخترتی
• کم سائز کے رافٹرز سے فاسٹینر پل آؤٹ
• غلط ٹائل کلیئرنس کی وجہ سے پانی کی مداخلت

لہذا، ایک کا انتخابسٹینلیس سٹیل کی چھت کا کانٹایہ صرف سنکنرن مزاحمت کے بارے میں نہیں ہے - یہ چھت کے نظام کے ساتھ ساختی مطابقت کو یقینی بنانے کے بارے میں ہے۔

2. سولر پروجیکٹس میں استعمال ہونے والی عام ٹائل کی چھت کی اقسام کو سمجھنا

مختلف ٹائل جیومیٹریز کو بنیادی طور پر مختلف کی ضرورت ہوتی ہے۔شمسی چھت ہککنفیگریشنز ذیل میں رہائشی، تجارتی اور ہلکے صنعتی شمسی منصوبوں میں ٹائل کی چھتوں کی عام اقسام کا تکنیکی خرابی ہے۔

2.1 فلیٹ کنکریٹ ٹائل کی چھت

فلیٹ کنکریٹ ٹائلیں یورپ، آسٹریلیا اور ایشیا کے کچھ حصوں میں بڑے پیمانے پر استعمال ہوتی ہیں۔ ان کی موٹائی عام طور پر 10-15 ملی میٹر تک ہوتی ہے اور ان میں اوورلیپنگ انٹرلاک پروفائلز ہوتے ہیں۔

ساختی خصوصیات:

• نسبتاً زیادہ compressive طاقت
• اعتدال پسند ٹوٹنا
• یکساں فلیٹ سطح کا پروفائل
• فکسڈ عمودی ٹائل وقفہ کاری

میںفلیٹ ٹائل کی چھت کے لیے سولر ماؤنٹنگایپلی کیشنز، ڈیزائن کا بنیادی چیلنج ہک بازو اور ٹائل کے نیچے کے درمیان کافی کلیئرنس کو یقینی بنانا ہے۔ اگر ہک کی اونچائی ناکافی ہے تو، ٹائل براہ راست ہک پر آرام کرے گا، توجہ مرکوز پوائنٹس بنائے گا.

تجویز کردہ تحفظات:

• سایڈست-اونچائی کی چھت کا کانٹا
• رافٹر اینکرنگ کے لیے وسیع بیس پلیٹ
• کم از کم 3–5 ملی میٹر ٹائل کلیئرنس

2.2 ہسپانوی / رومن خمیدہ ٹائل کی چھت

ہسپانوی یا رومن ٹائلوں میں محدب اور مقعر کے منحنی خطوط کے ساتھ ایک لہر نما پروفائل ہوتا ہے۔ یہ ٹائلیں بحیرہ روم کے موسموں اور اعلیٰ درجے کی رہائشی عمارتوں میں عام ہیں۔

انجینئرنگ چیلنجز:

• غیر فلیٹ سطح کا رابطہ
• متغیر ٹائل کی اونچائی
• منحنی خطوط کے درمیان تنصیب کی محدود جگہ
• لفٹنگ کے دوران ٹوٹ پھوٹ کا زیادہ خطرہ

کے لیےہسپانوی ٹائل کی چھت کے لیے سولر ماؤنٹنگ، ایک معیاری فلیٹ ہک اکثر غیر موزوں ہوتا ہے۔ ہک میں ہونا ضروری ہے:

• توسیعی عمودی ایڈجسٹمنٹ کی حد
• مڑے ہوئے ٹائل کے نیچے فٹ ہونے کے لیے اوپری بازو کو تنگ کریں۔
• رافٹ کے ساتھ سیدھ میں لانے کے لیے آپٹمائزڈ لیٹرل آفسیٹ

گھماؤ جیومیٹری سے ملنے میں ناکامی اکثر بیٹھنے اور پانی کے راستے کی نمائش کا باعث بنتی ہے۔

2.3 سلیٹ ٹائل کی چھت

سلیٹ ایک قدرتی پتھر کی چھت سازی کا مواد ہے جو پائیداری اور جمالیات کے لیے جانا جاتا ہے لیکن پوائنٹ لوڈنگ کے تحت انتہائی ٹوٹنے والا ہے۔

اہم تحفظات:

• ڈرلنگ کشیدگی کے لئے کم رواداری
• ٹائل کی پتلی موٹائی
• اعلی متبادل لاگت

میںسلیٹ کی چھت کے لیے سولر ماونٹنگتنصیبات، انتہائی پتلی ہکس یا خصوصی چمکنے والے نظام کی اکثر ضرورت ہوتی ہے۔ سلیٹ ٹائلوں کو غلط طریقے سے اٹھانا پوشیدہ مائکرو فریکچر کا سبب بن سکتا ہے جو بعد میں تھرمل سائیکلنگ کے تحت پھیلتے ہیں۔

چونکہ سلیٹ میں کم سے کم لچکدار طاقت ہوتی ہے، اس لیے ٹارک کی سطح پر ٹارک کی منتقلی سے بچنے کے لیے بیس پلیٹ کی سیدھ درست ہونی چاہیے۔

2.4 مٹی کی ٹائل کی چھت

مٹی کی ٹائلیں ہلکی لیکن انتہائی ٹوٹنے والی ہوتی ہیں۔ وہ موسم کی اچھی مزاحمت کا مظاہرہ کرتے ہیں لیکن مرتکز بوجھ کے لیے ساختی لچک کو محدود کرتے ہیں۔

میں عام خطراتٹائل چھت شمسی بڑھتے ہوئے نظاممٹی کے ٹائلوں کا استعمال کرتے ہوئے شامل ہیں:

• زیادہ سختی کی وجہ سے شگاف پڑنا
• اگر ٹائلوں کو صحیح طریقے سے دوبارہ ترتیب نہ دیا گیا ہو تو پانی داخل ہو جاتا ہے۔
• ٹائل کی ناہموار جگہ ہک کی جگہ کو متاثر کرتی ہے۔

ایک سایڈستٹائل کی چھت کے لئے چھت کا کانٹامضبوط نچلے بازو کے ساتھ اور عین مطابق ٹائل کلیئرنس ضروری ہے۔

2.5 اسفالٹ شِنگل روف (تقابلی حوالہ)

اگرچہ ٹائل کا نظام نہیں ہے، اسفالٹ شنگلز کا موازنہ اکثر ٹائل کی چھتوں سے کیا جاتا ہے۔ شِنگل ایپلی کیشنز میں، روایتی ٹائل ہکس کے بجائے عام طور پر چمکتے ہوئے ایل فٹ کا استعمال کیا جاتا ہے۔

یہ تفریق اہم ہے۔ شنگل سسٹمز پر ٹائل کی چھت کے ہکس استعمال کرنے کی کوشش — یا اس کے برعکس — واٹر پروفنگ کی سالمیت پر سمجھوتہ کرتا ہے اور تنصیب کے معیاری طریقوں کی خلاف ورزی کرتا ہے (انٹرنیشنل کوڈ کونسل، 2021)۔

3. صحیح شمسی چھت کے ہک کو منتخب کرنے کے لیے بنیادی انجینئرنگ کا معیار

انتخاب کرتے وقت aسولر روف ہک بنانے والایا ہک ماڈلز کا جائزہ لینے، پروکیورمنٹ اور انجینئرنگ ٹیموں کو درج ذیل پانچ تکنیکی جہتوں کا اندازہ لگانا چاہیے۔

3.1 ہک کی اونچائی اور ایڈجسٹ رینج

ٹائل کی موٹائی اور اوورلیپ کی اونچائی مینوفیکچررز اور علاقوں میں مختلف ہوتی ہے۔ ایک غیر سایڈست ہک ناکافی کلیئرنس یا ضرورت سے زیادہ گیپ کا خطرہ لاتا ہے جو بوجھ کی منتقلی سے سمجھوتہ کرتا ہے۔

بہترین عمل:

• عمودی ایڈجسٹ ایبلٹی ≥ 30-50 ملی میٹر
• براہ راست ٹائل کمپریشن کو روکنے کے لیے کلیئرنس گیپ
• عام ریل کے نظام کے ساتھ مطابقت

سایڈست فیلڈ لچک کو بہتر بناتا ہے اور متعدد SKU انوینٹریوں کی ضرورت کو کم کرتا ہے۔

3.2 بیس پلیٹ ڈیزائن اور لوڈ کی تقسیم

بیس پلیٹ ہک کو رافٹر پر لنگر انداز کرتی ہے۔ ایک تنگ یا پتلی بنیاد فاسٹنر کے تناؤ کے ارتکاز کو بڑھاتی ہے اور پل آؤٹ مزاحمت کو کم کرتی ہے۔

ساختی فاسٹنر ریسرچ (امریکن ووڈ کونسل، 2018) کے مطابق، انخلاء کی صلاحیت سرایت کی گہرائی اور لکڑی کی کثافت پر منحصر ہے۔ لہذا:

• بیس پلیٹ کی موٹائی ≥ 4–5 ملی میٹر سٹینلیس سٹیل
• کم از کم دو ساختی بندھن
• کنارے فاصلے کی تعمیل

3.3 میٹریل گریڈ اور سنکنرن مزاحمت

سب سے زیادہ پریمیمسٹینلیس سٹیل کی چھت کے ہکسSUS304 یا SUS316 استعمال کریں۔

• SUS304: اندرون ملک ماحول کے لیے موزوں
• SUS316: ساحلی یا زیادہ نمکین علاقوں کے لیے تجویز کردہ

سنکنرن وقت کے ساتھ کراس سیکشنل طاقت کو کم کرتا ہے۔ 25 سالہ ڈیزائن لائف سسٹم کے لیے، مواد کا انتخاب ماحولیاتی نمائش کے زمرے (ISO 9223) سے مماثل ہونا چاہیے۔

3.4 واٹر پروف انٹیگریشن

ٹائل اٹھانے سے انڈر لیمنٹ کی عارضی نمائش ہوتی ہے۔ نامناسب دوبارہ ترتیب دینا یا چمکتا نہ ہونا رساو کا خطرہ بڑھاتا ہے۔

بہترین عمل:

• EPDM سگ ماہی پیڈ
• جہاں ضرورت ہو ہم آہنگ چمکتا
• ضرورت سے زیادہ طاقت کے بجائے ٹائلوں کو تراشنا

3.5 رافٹر لے آؤٹ کے ساتھ مطابقت

ہک کی جگہ کا تعین راٹر سپیسنگ، عام طور پر 400-600 ملی میٹر کی وجہ سے محدود ہے۔ اگر ہک جیومیٹری لیٹرل آفسیٹ کی اجازت نہیں دیتی ہے، تو انسٹالیشن ناکارہ اور ساختی طور پر سمجھوتہ ہو جاتی ہے۔

اعلی درجے کیشمسی چھت ہکڈیزائن میں ٹائلوں پر دباؤ ڈالے بغیر ساختی اراکین کے ساتھ سیدھ میں لانے کے لیے پس منظر کی ایڈجسٹبلٹی کو شامل کیا گیا ہے۔

4. خطرے کا تجزیہ: غلط چھت کے ہک کے انتخاب کے نتائج

نا مناسبٹائل کی چھت شمسی توانائی سے لگانااجزاء کے انتخاب میں اضافہ:

• تنصیب کا وقت 15-30%
• ٹوٹی ہوئی ٹائلوں کی وجہ سے مواد کا ضیاع
• رساو کے دعووں کے لیے وارنٹی کی نمائش
• ونڈ اپلفٹ ایونٹس کے تحت ساختی ذمہ داری

ہوا سے پیدا ہونے والی ناکامیوں کو چھت کے شمسی نظاموں میں دستاویز کیا گیا ہے جہاں منسلک کرنے کے ناکافی طریقے استعمال کیے گئے تھے (Kopp et al.، 2012)۔ جبکہ ماڈیول اکثر بنیادی توجہ حاصل کرتے ہیں، منسلکہ ہارڈویئر اکثر نظام کی بقا کا تعین کرتا ہے۔

پروکیورمنٹ ٹیموں کے لیے، نصب شدہ کل لاگت میں صرف ہارڈ ویئر یونٹ کی قیمت ہی نہیں، خطرے کی تخفیف بھی شامل ہونی چاہیے۔

5. تجارتی منصوبوں کے لیے اسٹریٹجک پروکیورمنٹ کے تحفظات

کثیر سائٹ تجارتی منصوبوں کے لیے، معیاری بنانا aٹائل کی چھت کے لیے سولر ماؤنٹنگحل بہتر کرتا ہے:

• انوینٹری کنٹرول
• تنصیب کی تربیت کی کارکردگی
• کوالٹی اشورینس کی مستقل مزاجی
• طویل مدتی دیکھ بھال کی پیشن گوئی

تاہم، معیاری کاری کو انجینئرنگ کی مطابقت کو اوور رائیڈ نہیں کرنا چاہیے۔ صحیح طریقہ یہ ہے کہ اس قابل صنعت کار کو منتخب کریں:

• ساختی ٹیسٹ رپورٹس فراہم کرنا
• سایڈست ہک ڈیزائن کی پیشکش
• منفرد ٹائل جیومیٹریوں کے لیے حسب ضرورت معاونت
• بڑے آرڈرز کے لیے بیچ کی مستقل مزاجی کی فراہمی

اعلی حجم کی خریداری کے ماحول میں، صحیح کا انتخاب کرناسولر روف ہک بنانے والالین دین کی خریداری کے بجائے اسٹریٹجک شراکت داری کا فیصلہ بن جاتا ہے۔

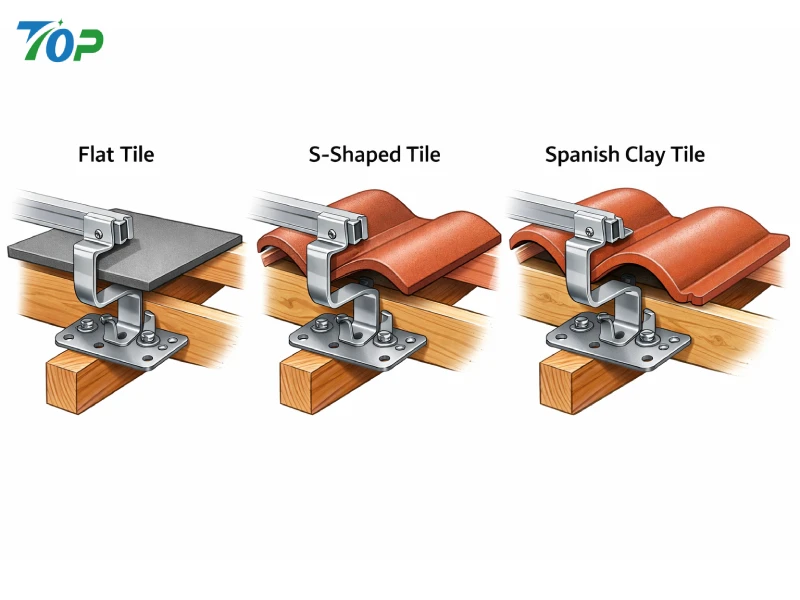

6. ٹائل کی قسم کے لحاظ سے سولر روف ہک سلیکشن میٹرکس

انجینئرنگ ٹیموں کے لیے جو ایک سے زیادہ کا انتظام کرتی ہیں۔ٹائل کی چھت شمسی توانائی سے لگاناتمام خطوں میں پروجیکٹس، ایک منظم موازنہ ٹول فیصلہ سازی کی کارکردگی کو نمایاں طور پر بہتر بناتا ہے۔ ایک کو منتخب کرنے کے بجائےشمسی چھت ہکصرف ظاہری شکل یا قیمت کی بنیاد پر، انتخاب میں جیومیٹری کی مطابقت، بوجھ کی منتقلی کے رویے، ماحولیاتی نمائش، اور تنصیب کی رواداری پر غور کرنا چاہیے۔

نیچے دیا گیا میٹرکس ہک کی اقسام کو چھت کے ٹائل کے زمرے سے ملانے کے لیے ایک عملی حوالہ فریم ورک فراہم کرتا ہے۔ انجینئرنگ کی حتمی توثیق کو ہمیشہ مقامی بلڈنگ کوڈز کے مطابق سائٹ کے مخصوص ساختی حسابات پر غور کرنا چاہیے۔

ٹائل کی قسم	تجویز کردہ ہک کنفیگریشن	سایڈست کی ضرورت	میٹریل گریڈ	تنصیب کے خطرے کی سطح	انجینئرنگ نوٹس
فلیٹ کنکریٹ ٹائل	معیاری سایڈست فلیٹ ہک	30-50 ملی میٹر عمودی ایڈجسٹمنٹ	SUS304 (اندرونی) / SUS316 (ساحلی)	درمیانہ	کمپریشن تناؤ کو روکنے کے لیے ٹائل کلیئرنس ≥3 ملی میٹر کو یقینی بنائیں
ہسپانوی / رومن مڑے ہوئے ٹائل	تنگ بازو بڑھا ہوا سایڈست ہک	50 ملی میٹر+ عمودی رینج	SUS304 / SUS316	اعلی	گھماؤ کے موافق اوپری بازو اور لیٹرل آفسیٹ کی ضرورت ہے۔
سلیٹ ٹائل	الٹرا پتلا ہک یا چمکتا مربوط نظام	کم سے کم اونچائی، عین مطابق سیدھ	SUS316 کو ترجیح دی گئی۔	بہت اعلی	سلیٹ پر پوائنٹ لوڈ سے بچیں؛ چمکتا انضمام پر غور کریں
مٹی کا ٹائل	مضبوط نچلے بازو سایڈست ہک	30-40 ملی میٹر	SUS304 / SUS316	اعلی	زیادہ سختی سے روکنا؛ یونیفارم ٹائل reseating کو برقرار رکھنے

یہ سلیکشن میٹرکس ظاہر کرتا ہے کہ کوئی عالمگیر نہیں ہے۔ٹائل کی چھت کے لئے چھت کا کانٹاایپلی کیشنز ہر کنفیگریشن کا ٹائل جیومیٹری اور ساختی رویے کے مطابق ہونا چاہیے۔

7. ٹائل کے زمرے کے لحاظ سے انجینئرنگ کے تفصیلی تحفظات

7.1 فلیٹ کنکریٹ ٹائل کی چھت: کنٹرول شدہ کلیئرنس کے ساتھ ساختی استحکام

مڑے ہوئے یا سلیٹ کی چھتوں کے مقابلے فلیٹ ٹائل سسٹم نسبتاً انسٹالر کے موافق ہوتے ہیں۔ تاہم، ہک کی اونچائی کا غلط انتخاب اب بھی ٹائل کمپریشن یا عدم استحکام پیدا کر سکتا ہے۔

کلیدی انجینئرنگ فوکس ایریاز:

• ہک بازو کی موٹائی ونڈ اپلفٹ کے نیچے موڑنے کے لیے کافی ہے۔
• بیس پلیٹ کی چوڑائی معیاری رافٹر اسپیسنگ کے ساتھ مطابقت رکھتی ہے (400–600 ملی میٹر)
• فی ہک کم از کم دو ساختی وقفے کے پیچ
• ASCE 7 ونڈ لوڈ کیلکولیشن کے تقاضوں کی تعمیل

تیز ہوا والے علاقوں میں، چھت کے زون کی درجہ بندی (ASCE، 2022) کے لحاظ سے ترقی کی قوتیں 2.0 kPa سے زیادہ ہو سکتی ہیں۔ لہذا، فاسٹنرز کی قابل اجازت پل آؤٹ مزاحمت کی تصدیق کرنا ضروری ہے جب a کا انتخاب کریں۔فلیٹ ٹائل کی چھت کے لیے سولر ماؤنٹنگ.

7.2 ہسپانوی / رومن ٹائل کی چھت: گھماؤ اور لوڈ کی منتقلی کا انتظام

خمیدہ ٹائل سسٹم غیر متناسب بوجھ کے راستے متعارف کرواتے ہیں۔ ہک کو محدب اور محدب ٹائل کی سطحوں کے درمیان بغیر تناؤ کا ارتکاز پیدا کرنا ضروری ہے۔

اہم ڈیزائن پیرامیٹرز:

• اوپری بازو کی گھماؤ رواداری
• رافٹر سیدھ کے لئے پس منظر ایڈجسٹ ایبلٹی
• چوٹی کے ٹائل کی چوٹیوں کو صاف کرنے کے لیے عمودی اونچائی کو بڑھایا گیا۔
• سنکی لوڈنگ کے حالات کے تحت ساختی جانچ

کیونکہ منحنی ٹائلوں میں اکثر تنصیب کے دوران ٹوٹ پھوٹ کی شرح زیادہ ہوتی ہے، جس سے ایڈجسٹ ایبل کا انتخاب ہوتا ہے۔شمسی چھت ہکدوبارہ کام کے اخراجات کو کم کرتا ہے اور تنصیب کے چکروں کو مختصر کرتا ہے۔

7.3 سلیٹ ٹائل کی چھت: صحت سے متعلق انجینئرنگ اور خطرے کی تخفیف

سلیٹ چھت کی تنصیبات اعلی ترین انجینئرنگ نظم و ضبط کا مطالبہ کرتی ہیں۔ مٹی یا کنکریٹ کے برعکس، سلیٹ اثر یا مرتکز ٹارک کو برداشت نہیں کر سکتی۔

کے لیےسلیٹ کی چھت کے لیے سولر ماونٹنگنظام، غور کریں:

• کم پروفائل ہک جیومیٹری
• پنروک جھلی کے تحفظ کے ساتھ پری ڈرلنگ کی حکمت عملی
• جہاں اجازت ہو دھاتی چمکنے کے ساتھ انضمام
• طویل مدتی استحکام کو یقینی بنانے کے لیے سنکنرن مزاحم SUS316 کا استعمال

سلیٹ کی چھتوں میں تنصیب کی غلطیوں کے نتیجے میں اکثر اویکت ناکامی ہوتی ہے — مائیکرو کریکس جو منجمد پگھلنے کے چکروں کی وجہ سے پھیلتی ہیں (انٹرنیشنل کوڈ کونسل، 2021)۔

7.4 مٹی کے ٹائل کی چھت: ٹوٹ پھوٹ اور ٹارک کو کنٹرول کرنا

مٹی کی ٹائلیں کم تناؤ کی طاقت اور محدود موڑنے والی رواداری کو ظاہر کرتی ہیں۔ فاسٹنرز کو زیادہ سخت کرنا ٹوٹنے کی سب سے عام وجوہات میں سے ایک ہے۔

بہترین طرز عمل:

• ٹارک پر قابو پانے والے بندھن کے اوزار
• ہک کلیئرنس کے لیے یکساں ٹائل تراشنا
• تناؤ کو تقسیم کرنے والا بیس پلیٹ ڈیزائن
• ٹائل reseating کے بعد بصری معائنہ

ایک پربلت منتخب کرناسٹینلیس سٹیل کی چھت کا کانٹامٹی کی چھت کے نظام میں ساختی اعتبار کو بہتر بناتا ہے۔

8. عام تنصیب کی غلطیاں جو پروجیکٹ کے خطرے کو بڑھاتی ہیں۔

تجارتی بھر میںٹائل کی چھت شمسی توانائی سے لگانامنصوبوں میں، مندرجہ ذیل بار بار ہونے والی غلطیاں لاگت میں اضافے اور طویل مدتی ذمہ داری میں حصہ ڈالتی ہیں:

8.1 تمام ٹائل کی اقسام کے لیے یونیورسل ہک کا استعمال

سنگل ہک ماڈل کا استعمال کرتے ہوئے معیاری بنانے کی کوشش اکثر غلط ترتیب اور ٹائل کو نقصان پہنچاتی ہے۔ جیومیٹری کے لیے مخصوص حل درکار ہیں۔

8.2 ونڈ لوڈ زون کے تغیر کو نظر انداز کرنا

چھت کے کونے اور کناروں کو اونچی بلندی کا سامنا کرنا پڑتا ہے۔ ہک اسپیسنگ کو ساختی کوڈز کے تحت زون کی درجہ بندی کی عکاسی کرنی چاہیے۔

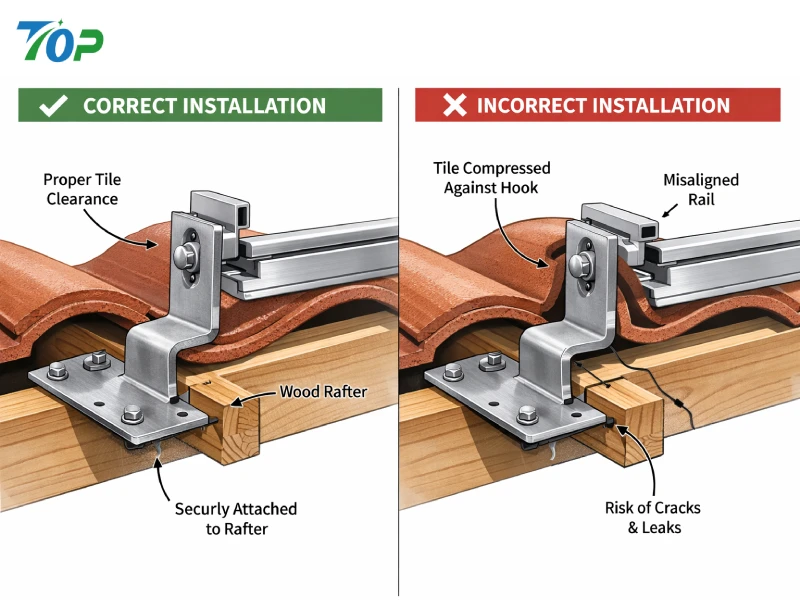

8.3 ناکافی ٹائل کلیئرنس

ٹائل ٹو ہک کا براہ راست رابطہ بوجھ کو ٹوٹنے والے چھتوں والے مواد میں منتقل کرتا ہے، جس سے فریکچر کا خطرہ بڑھ جاتا ہے۔

8.4 ناکافی فاسٹنر ایمبیڈمنٹ گہرائی

فاسٹینر پل آؤٹ کی صلاحیت سرایت کی گہرائی اور لکڑی کی کثافت پر منحصر ہے (امریکن ووڈ کونسل، 2018)۔ ان پیرامیٹرز کو کم کرنے سے سسٹم کے حفاظتی مارجن کم ہو جاتے ہیں۔

8.5 تھرمل توسیع کے حساب میں ناکامی۔

سٹینلیس سٹیل اور ایلومینیم کے بڑھتے ہوئے ریل مختلف نرخوں پر پھیلتے ہیں۔ غلط ڈیزائن ہک کنکشن میں طویل مدتی تناؤ کو متعارف کرا سکتا ہے۔

9. تنصیب کی کارکردگی اور لیبر لاگت کی اصلاح

صحیح کا انتخاب کرناسولر روف ہک بنانے والاتنصیب کی کارکردگی کو نمایاں طور پر متاثر کر سکتا ہے۔

فیلڈ کی پیداواری صلاحیت کو بہتر بنانے والی خصوصیات:

• پہلے سے جمع سایڈست اجزاء
• ساختی بوجھ کی دستاویزات کو صاف کریں۔
• بڑے پروکیورمنٹ آرڈرز کے لیے بیچ کی مستقل مزاجی۔
• ہم آہنگ ریل انٹرفیس ڈیزائن

تعمیراتی پیداواری صلاحیت کے مطالعے سے پتہ چلتا ہے کہ تنصیب کی آسانیاں دہرائے جانے والے نظاموں میں مزدوری کے وقت کو 10-25٪ تک کم کرتی ہیں (گولڈ اینڈ جوائس، 2014)۔ بڑے چھت والے سولر پورٹ فولیوز میں، اس طرح کی بچتیں پروجیکٹ کے مارجن کو مادی طور پر متاثر کرتی ہیں۔

10. انجینئرنگ لوڈ کی تصدیق اور دستاویزات

کمرشل سولر ڈویلپرز اور ای پی سی کنٹریکٹرز کے لیے دستاویزات ضروری ہیں۔ ایک قابل اعتمادشمسی چھت ہکفراہم کنندہ کو فراہم کرنا چاہئے:

• مکینیکل لوڈ ٹیسٹنگ رپورٹس
• مواد کے سرٹیفکیٹ (SUS304 / SUS316)
• محدود عنصر تجزیہ ڈیٹا (اگر دستیاب ہو)
• سنکنرن مزاحمت کی درجہ بندی
• کوالٹی کنٹرول ٹریس ایبلٹی ریکارڈ

ونڈ لوڈ ٹیسٹنگ ریسرچ (Kopp et al.، 2012) ظاہر کرتی ہے کہ منسلکہ سالمیت اکثر چھتوں کے نظام کی کارکردگی میں محدود عنصر ہوتی ہے۔ لہذا، ہک کے انتخاب کو مفروضوں کے بجائے مکینیکل شواہد سے توثیق کرنا چاہیے۔

11. لاگت سے فائدہ کا تجزیہ: یونٹ کی قیمت سے آگے

حصولی کے فیصلوں میں ابتدائی یونٹ لاگت کے بجائے لائف سائیکل ویلیو پر غور کرنا چاہیے۔ کم قیمت والاٹائل کی چھت کے لئے چھت کا کانٹاجس میں ایڈجسٹ ایبلٹی یا ساختی سرٹیفیکیشن کا فقدان ہو سکتا ہے:

• اعلی ٹائل کی تبدیلی کی لاگت
• توسیعی تنصیب کی مدت
• موسمی واقعات کے بعد انشورنس تنازعات
• طویل مدتی وشوسنییتا میں کمی

کل لاگت کے نقطہ نظر میں شامل ہیں:

• مواد کی قیمت
• مزدوری کی قیمت
• رسک کم کرنے کی لاگت
• وارنٹی کی نمائش
• بحالی کی پیشن گوئی

جب مجموعی طور پر اندازہ کیا جاتا ہے، انجنیئرڈ ایڈجسٹ ایبلشمسی چھت ہکسسٹمز اکثر بڑے تجارتی محکموں میں سرمایہ کاری پر بہتر منافع پیدا کرتے ہیں۔

12. بڑے پیمانے پر پراجیکٹس کے لیے صحیح سولر روف ہک بنانے والے کا انتخاب کیسے کریں

کمرشل اور پورٹ فولیو پر مبنی چھتوں کی شمسی ترقی میں، منتخب کرنا aسولر روف ہک بنانے والاایک اسٹریٹجک انجینئرنگ اور رسک مینجمنٹ کا فیصلہ ہے۔ مینوفیکچرر کی ڈیزائن کی صلاحیت، پروڈکشن کنٹرول، اور دستاویزات کی شفافیت براہ راست تنصیب کی کارکردگی، ساختی اعتبار، اور طویل مدتی اثاثہ کی کارکردگی کو متاثر کرتی ہے۔

قیمت اور ترسیل کے وقت کا جائزہ لینے کے علاوہ، پروکیورمنٹ اور انجینئرنگ ٹیموں کو سورسنگ کرتے وقت درج ذیل جہتوں کا اندازہ لگانا چاہیے۔شمسی چھت ہکٹائل چھت شمسی بڑھتے ہوئے منصوبوں کے لئے نظام.

12.1 انجینئرنگ کی اہلیت اور ساختی توثیق

ایک مستند مینوفیکچرر کو مکینیکل توثیق کا ڈیٹا فراہم کرنا چاہیے جو نقلی ہوا کی بلندی اور نیچے کی طرف دباؤ کے حالات میں بوجھ برداشت کرنے کی صلاحیت کو ظاہر کرتا ہے۔

درخواست کے لیے کلیدی دستاویزات:

• جامد لوڈ ٹیسٹ رپورٹس
• مواد کی تناؤ کی طاقت کی تصدیق
• محدود عنصر تجزیہ (FEA) دستاویزات
• فاسٹینر مطابقت کی توثیق
• ISO 9223 کے تحت سنکنرن مزاحمت کی درجہ بندی

اٹیچمنٹ سسٹم اکثر چھتوں کی شمسی تنصیبات میں سب سے کمزور لنک ہوتے ہیں۔ ونڈ انجینئرنگ کی تحقیق اس بات کی تصدیق کرتی ہے کہ چھت پر نصب نظاموں کو الگ تھلگ اجزاء کے بجائے مربوط ساختی اسمبلیوں کے طور پر جانچنا چاہیے (Kopp et al., 2012)۔ ایک سپلائر جو دستاویزی ٹیسٹ کے ثبوت فراہم نہیں کر سکتا ہے وہ قابل گریز پراجیکٹ کے خطرے کو متعارف کراتا ہے۔

12.2 میٹریل کوالٹی اور ٹریس ایبلٹی

سب سے زیادہ اعلی کارکردگیسٹینلیس سٹیل کی چھت کے ہکسSUS304 یا SUS316 سٹینلیس سٹیل سے تیار کیے گئے ہیں۔ تاہم، صرف مادی درجہ ناکافی ہے۔ ٹریس ایبلٹی اور مستقل مزاجی یکساں طور پر اہم ہیں۔

پورٹ فولیو پیمانے پر خریداری کے لیے، کوالٹی کنٹرول سسٹم میں شامل ہونا چاہیے:

• بیچ سطح کے مواد کی تصدیق
• جہتی رواداری کا معائنہ
• سطح ختم ہونے کی مستقل مزاجی کی جانچ
• ویلڈ کی سالمیت کا معائنہ (اگر قابل اطلاق ہو)

سنکنرن وقت کے ساتھ مؤثر کراس سیکشنل ایریا اور ساختی طاقت کو کم کرتا ہے۔ ساحلی یا زیادہ نمی والے علاقوں کے لیے، SUS316 کو عموماً 25 سالہ ڈیزائن کی پائیداری برقرار رکھنے کی سفارش کی جاتی ہے۔

12.3 ایڈجسٹ ایبلٹی اور SKU آپٹیمائزیشن

ماڈیولر ایڈجسٹ ہک ڈیزائن پیش کرنے والے مینوفیکچررز انوینٹری کی پیچیدگی کو کم کرتے ہیں۔ متعدد فکسڈ اونچائی والے ماڈلز کو ذخیرہ کرنے کے بجائے، ایڈجسٹٹائل کی چھت کے لئے چھت کا کانٹانظام فلیٹ، مٹی، اور اعتدال پسند گھماؤ والی ٹائلوں کا احاطہ کر سکتے ہیں۔

یہ لچک بہتر ہوتی ہے:

• گودام کی کارکردگی
• تنصیب کی موافقت
• کم فیلڈ ترمیم
• تیز تر حصولی کے چکر

لائف سائیکل لاگت کے نقطہ نظر سے، موافقت پذیر ہک سسٹم کم لاگت کے فکسڈ جیومیٹری متبادل کے مقابلے میں اکثر طویل مدتی قدر فراہم کرتے ہیں۔

12.4 پیداواری صلاحیت اور سپلائی کا استحکام

بڑے تجارتی شمسی پورٹ فولیوز کو مسلسل ترسیل کے نظام الاوقات کی ضرورت ہوتی ہے۔ بڑھتے ہوئے ہارڈویئر میں سپلائی میں رکاوٹ انسٹالیشن کے عملے میں تاخیر کر سکتی ہے اور کمیشننگ ٹائم لائنز کو متاثر کر سکتی ہے۔

ایک قابل اعتمادٹائل کی چھت کے لیے سولر ماؤنٹنگسپلائر کو ظاہر کرنا چاہئے:

• توسیع پذیر پیداوار لائنیں
• لیڈ ٹائم شفافیت
• لاجسٹکس کی صلاحیت برآمد کریں۔
• مسلسل جہتی ریپیٹ ایبلٹی

مستقل مزاجی خاص طور پر اہم ہے کیونکہ ہک کی اونچائی یا بیس پلیٹ کی سیدھ میں جہتی تغیرات طویل چھت کے اسپین میں ریل کی غلط ترتیب کا سبب بن سکتے ہیں۔

13. تجارتی تنصیبات کے لیے انجینئرنگ تعاون ماڈل

کمرشل اور ملٹی بلڈنگ روف ٹاپ پورٹ فولیوز کے لیے، انسٹالر اور کے درمیان تعاونسولر روف ہک بنانے والامواد کے بل کو حتمی شکل دینے سے پہلے ہونا چاہئے۔

ایک بہتر شدہ ورک فلو میں عام طور پر شامل ہیں:

1. چھت کی ساخت کی دستاویزات کا جائزہ
2. ٹائل کی قسم کی شناخت اور موٹائی کی پیمائش
3. مقامی کوڈ کے مطابق ہوا اور برف کے بوجھ کا حساب
4. ہک وقفہ کاری لے آؤٹ کی منصوبہ بندی
5. ساختی فاسٹنر کی تفصیلات
6. پروٹو ٹائپ کی توثیق (اگر ضرورت ہو)

قبل از تعمیر کے دوران ان اقدامات کو یکجا کرنے سے تبدیلی کے آرڈرز اور فیلڈ ایڈجسٹمنٹ کم ہو جاتی ہیں۔ ASCE 7 (2022) کے مطابق، چھتوں کے نظام کو زون کے لیے مخصوص ہوا کے دباؤ کا حساب دینا چاہیے۔ منسلکہ مرحلے پر انجینئرنگ ان پٹ تعمیل کو یقینی بناتا ہے اور ساختی لچک کو بہتر بناتا ہے۔

14. ٹائل کی چھت شمسی توانائی سے بڑھنے کے لیے طویل مدتی کارکردگی کے تحفظات

تشخیص کرتے وقتشمسی چھت ہکنظام، طویل مدتی وشوسنییتا ابتدائی تنصیب کی کارکردگی کے طور پر اہم ہے.

14.1 تھرمل توسیع اور تھکاوٹ

سولر ماؤنٹنگ ریل عام طور پر ایلومینیم کی ہوتی ہیں، جبکہ ہکس سٹینلیس سٹیل کے ہوتے ہیں۔ مواد کے درمیان تفریق کی توسیع کنکشن پوائنٹس پر چکراتی تناؤ کو متعارف کراتی ہے۔ 25 سالہ سروس لائف کے دوران، تھکاوٹ کی مزاحمت متعلقہ ہو جاتی ہے۔

14.2 سنکنرن ماحول کی درجہ بندی

آئی ایس او 9223 ماحول کے سنکنرن کی سطحوں کی درجہ بندی کرتا ہے۔ ساحلی ماحول (C4–C5 زمرے) کو زیادہ سنکنرن مزاحم مواد کی ضرورت ہوتی ہے۔ ایسے معاملات میں، SUS316 کی سفارش کی جاتی ہے تاکہ پٹنگ سنکنرن کو روکا جا سکے۔

14.3 دیکھ بھال کی رسائی

ہکس کو مکمل ماڈیول ہٹائے بغیر معائنہ تک رسائی کی اجازت دینی چاہیے۔ موثر دیکھ بھال کا ڈیزائن طویل مدتی آپریشنل استحکام کو بہتر بناتا ہے۔

15. سولر روف ہکس کے بارے میں اکثر پوچھے جانے والے سوالات

15.1 کیا ایک سولر روف ہک تمام ٹائل کی اقسام کو فٹ کر سکتا ہے؟

نمبر۔ ٹائل کی جیومیٹری نمایاں طور پر مختلف ہوتی ہے۔ سایڈست ڈیزائن متعدد ٹائل زمروں کا احاطہ کر سکتے ہیں، لیکن سلیٹ اور انتہائی خمیدہ ہسپانوی ٹائلوں کو اکثر خصوصی کنفیگریشن کی ضرورت ہوتی ہے۔

15.2 ہک کو منتخب کرنے سے پہلے میں ٹائل کی اونچائی کی پیمائش کیسے کروں؟

ٹائل کی کل موٹائی اور اوورلیپ اونچائی کی پیمائش کریں۔ یقینی بنائیں کہ منتخب کردہ ہک کی اونچائی ٹائل کی سطح کو سکیڑنے کے بغیر مناسب کلیئرنس فراہم کرتی ہے۔

15.3 ساحلی ٹائلوں کی چھتوں کو شمسی توانائی سے لگانے کے لیے کون سا مواد بہترین ہے؟

بہتر سنکنرن مزاحمت کی وجہ سے زیادہ نمکین یا سمندری ماحول کے لیے SUS316 سٹینلیس سٹیل کی سفارش کی جاتی ہے۔

15.4 فی کلو واٹ چھت کے کتنے کانٹے درکار ہیں؟

ہک کی مقدار ونڈ زون کی درجہ بندی، ماڈیول سائز، اور ریل کے دورانیے پر منحصر ہے۔ ساختی حسابات کو ASCE 7 لوڈ کے معیار پر عمل کرنا چاہیے۔

15.5 کیا سولر روف ہکس کو چمکنے کی ضرورت ہوتی ہے؟

کچھ ٹائل چھتوں کے نظاموں میں، طویل مدتی رساو کی روک تھام کو بڑھانے کے لیے چمکتا یا پنروک جھلی کے انضمام کی سفارش کی جاتی ہے۔

15.6 تنصیب کے دوران ٹائل کریکنگ کا کیا سبب ہے؟

عام وجوہات میں ناکافی کلیئرنس، زیادہ سختی، لفٹنگ کی غلط تکنیک، اور بوجھ کی ناہموار تقسیم شامل ہیں۔

15.7 تنصیب کا وقت کیسے کم کیا جا سکتا ہے؟

ایڈجسٹ ایبل پری اسمبلڈ ہکس اور معیاری ریل انٹرفیس کا استعمال تنصیب کی کارکردگی کو نمایاں طور پر بہتر بناتا ہے۔

16. اسٹریٹجک نتیجہ: انجینئرنگ پریسجن پروجیکٹ کے منافع کو بڑھاتی ہے۔

صحیح کا انتخاب کرناشمسی چھت ہکa کے لیےٹائل چھت شمسی بڑھتے ہوئے نظامایک کثیر جہتی انجینئرنگ کا فیصلہ ہے۔ ٹائل جیومیٹری، لوڈ ٹرانسفر رویہ، سنکنرن ماحول، اور انسٹالیشن ورک فلو سب کا ایک ساتھ جائزہ لیا جانا چاہیے۔

تجارتی پیمانے کے منصوبوں کے لیے، منسلکہ نظام طے کرتا ہے:

• ساختی تعمیل
• تنصیب کی پیداوری
• وارنٹی کی نمائش
• لائف سائیکل کی بحالی کی لاگت
• پورٹ فولیو کی سطح کی وشوسنییتا

ایک اچھی طرح سے ڈیزائن کیا گیا سایڈستٹائل کی چھت کے لئے چھت کا کانٹاایپلی کیشنز فیلڈ کی غیر یقینی صورتحال کو کم کرتی ہے، لوڈ کی تقسیم کو بہتر بناتی ہے، اور واٹر پروف سالمیت کو بڑھاتی ہے۔ جب دستاویزی ساختی توثیق اور پیداوار کی مستقل مزاجی سے تعاون کیا جاتا ہے، تو ایسے نظام طویل مدتی استحکام اور قابل پیمائش لاگت کے فوائد فراہم کرتے ہیں۔

منسلکہ سطح پر انجینئرنگ کی درستگی براہ راست پروجیکٹ کے بہتر مارجن اور کم آپریشنل رسک میں ترجمہ کرتی ہے۔ انسٹالرز، ای پی سی کنٹریکٹرز، اور پروکیورمنٹ ٹیموں کے لیے جو ٹائل روف سولر پورٹ فولیوز کا انتظام کرتی ہیں، صحیح کا انتخاب کرتے ہوئےسولر روف ہک بنانے والایہ صرف ایک سورسنگ فیصلہ نہیں ہے - یہ ایک ساختی حکمت عملی ہے۔

حوالہ جات

• امریکی سوسائٹی آف سول انجینئرز۔ (2022)۔عمارتوں اور دیگر ڈھانچے کے لیے کم از کم ڈیزائن بوجھ اور متعلقہ معیار (ASCE/SEI 7-22). ASCE
• امریکن ووڈ کونسل۔ (2018)۔لکڑی کی تعمیر کے لیے قومی ڈیزائن کی تفصیلات (NDS). امریکن ووڈ کونسل۔
• بین الاقوامی تنظیم برائے معیاریت۔ (2012)۔ISO 9223: دھاتوں اور مرکب دھاتوں کی سنکنرن — ماحول کی سنکنرن — درجہ بندی. آئی ایس او
• بین الاقوامی کوڈ کونسل (2021)۔بین الاقوامی رہائشی کوڈ (IRC). آئی سی سی
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). چھت کے سولر پینلز پر ہوا کا بوجھ۔جرنل آف ونڈ انجینئرنگ اینڈ انڈسٹریل ایروڈینامکس، 111، 100-111۔
