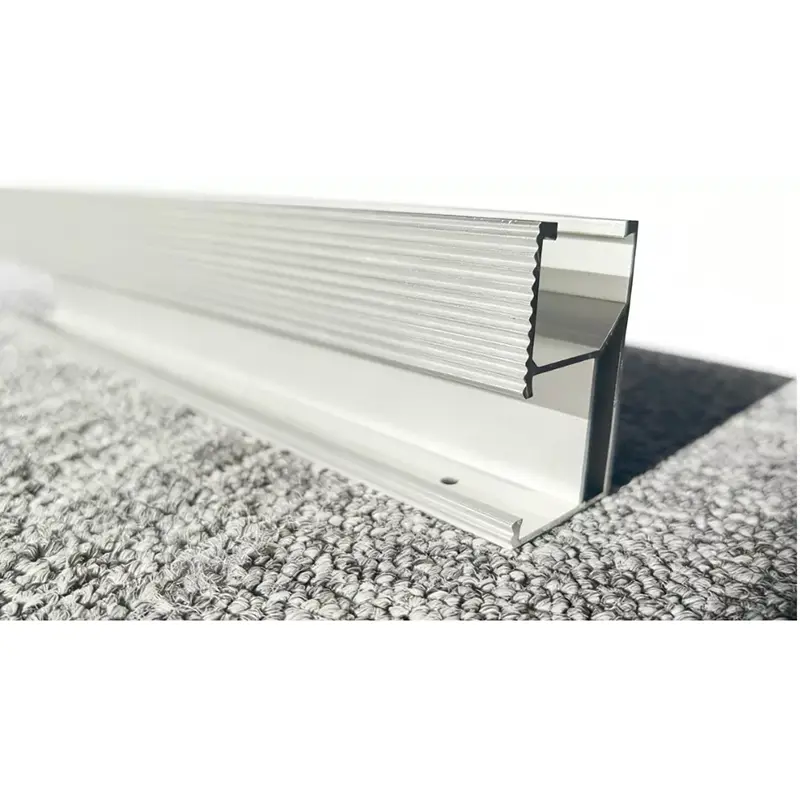

ایلومینیم شمسی پینل بڑھتے ہوئے ریلیں

TF-RL-B48 ایلومینیم شمسی پینل بڑھتے ہوئے ریلوں کو چھتوں کے لئے ڈیزائن کیا گیا ہے ، وہ عام طور پر تنصیب کے لئے استعمال ہوتے ہیں جہاں اعلی ڈھانچے کی طاقت کی ضرورت ہوتی ہے۔ ریل پروفائل ڈیزائن مارکیٹ میں عام چھت کی ریلوں سے زیادہ مضبوط اور گاڑھا ہوتا ہے ، اس کا اطلاق کچھ منصوبوں میں ہوسکتا ہے جس میں تیز ہوا کی رفتار زیادہ سے زیادہ 60m/s تک ہوتی ہے۔

ڈیٹاشیٹ

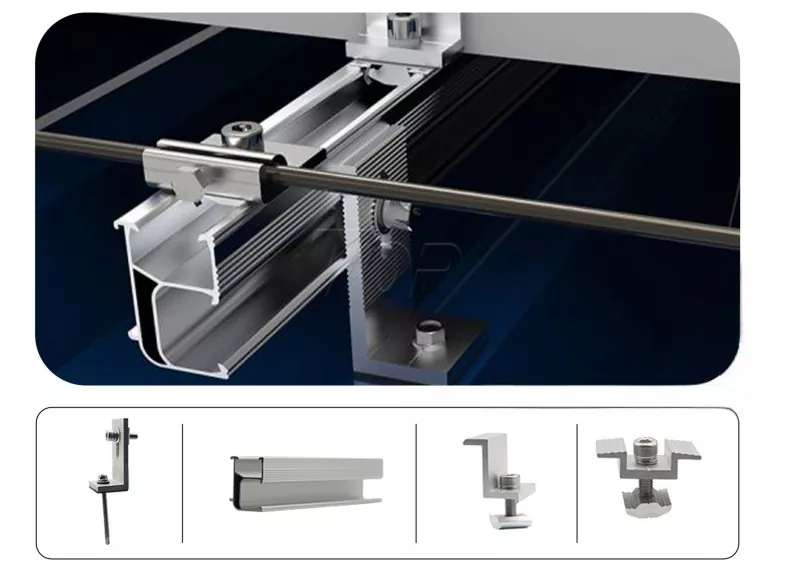

TF-RL-B48 PV ریلیں اس کے ’خصوصی ڈیزائن‘ کی وجہ سے مشہور تھیں ، اس نے پروفائل کے پچھلے حصے میں سلاٹ کے ساتھ ڈیزائن کیا تھا ، لہذا ریل کنیکٹر ریل کے پچھلے حصے میں انسٹال کیا جاسکتا ہے ، جس سے ایل فٹ یا ٹائل چھت کے ہک کی تنصیب پر اثر نہیں پڑے گا۔

اس طرح ، انسٹالیشن ٹیم کو مداخلت کے مسئلے کے بارے میں فکر کرنے کی ضرورت نہیں ہے ، جس سے تنصیب کا وقت بچایا جائے۔

ہمارے ایلومینیم شمسی پینل کی بڑھتی ہوئی ریلوں کی انوڈائزنگ پرت کی موٹائی 10μm سے زیادہ ہے ، جس میں اچھی ظاہری شکل اور مضبوط سنکنرن مزاحمت ہے۔ جو انہیں مختلف آب و ہوا میں بیرونی استعمال کے ل suitable موزوں بناتے ہیں۔ (انوڈائزنگ پرت کی مختلف ضرورت کو بھی اپنی مرضی کے مطابق بنایا جاسکتا ہے)

ایلومینیم شمسی بڑھتے ہوئے ریلوں کا وزن ہلکا ، ہینڈل اور انسٹال کرنے میں آسان ہے ، جو مزدور لاگت کو بچائے گا اور لچکدار تنصیب کی حمایت کرے گا۔

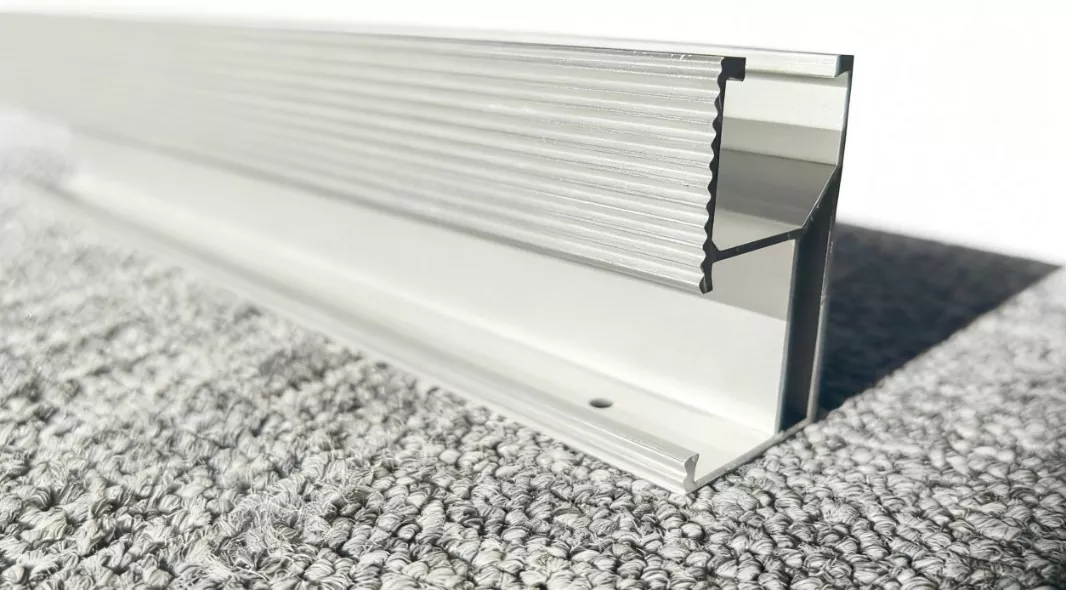

چھت کی ریل کے سامنے والے حصے میں دھارییاں ہیں ، جو چھت کے ہک یا ایل فٹ کے لوازمات کے استحکام کو اس کے ساتھ بالکل مماثل بنا سکتی ہیں۔

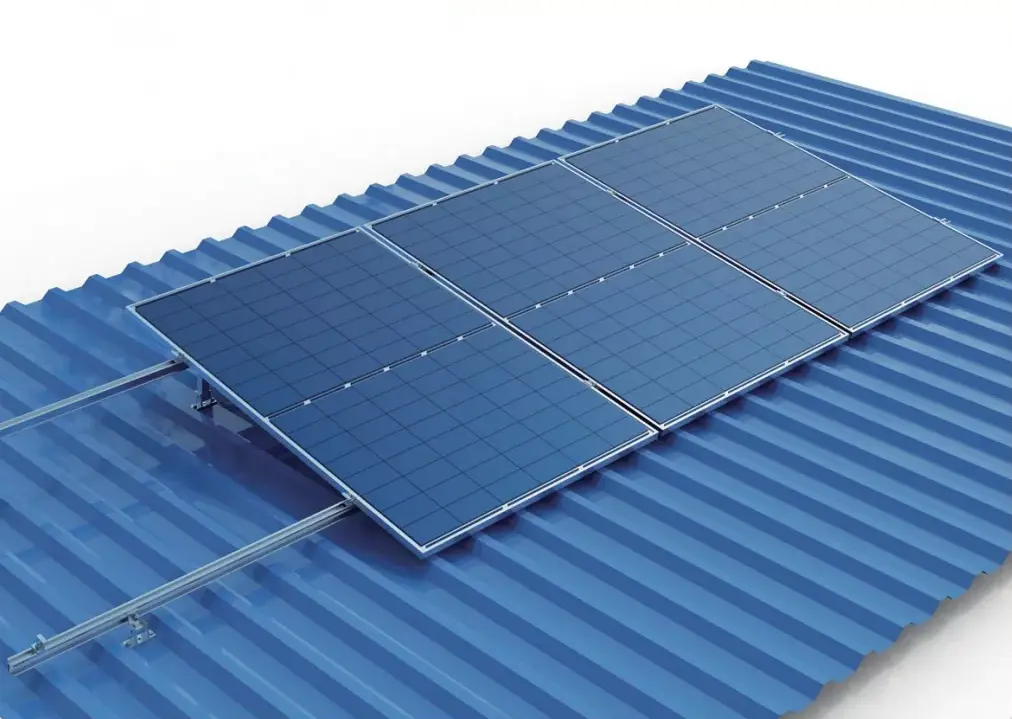

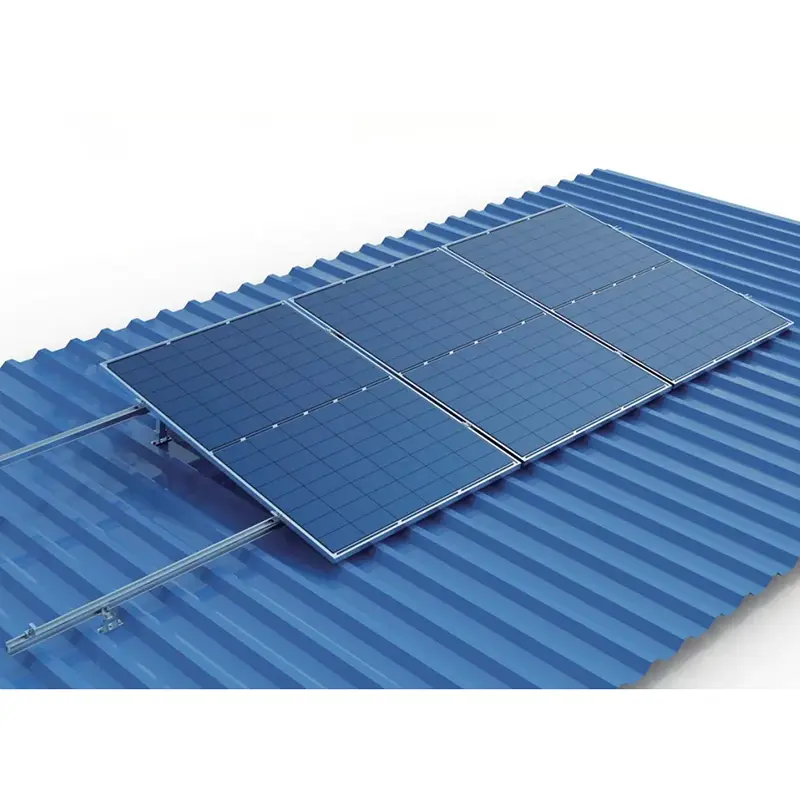

دھات کی چھت کے لئے بڑھتے ہوئے ڈھانچہ بشمول: ایل فٹ ، شمسی ریل ، اینڈ کلیمپ ، مڈ کلیمپ ، وغیرہ

یہاں چاندی اور سیاہ رنگ دستیاب ہیں ، اور منصوبے کی درخواست کے مطابق لمبائی اپنی مرضی کے مطابق کی جاسکتی ہے۔

ہر اشیاء کی مقدار کو تقاضوں کے مطابق ایڈجسٹ کیا جاسکتا ہے

اس شمسی ریکنگ سسٹم کی مکمل بڑھتی ہوئی کٹس کیا ہیں؟

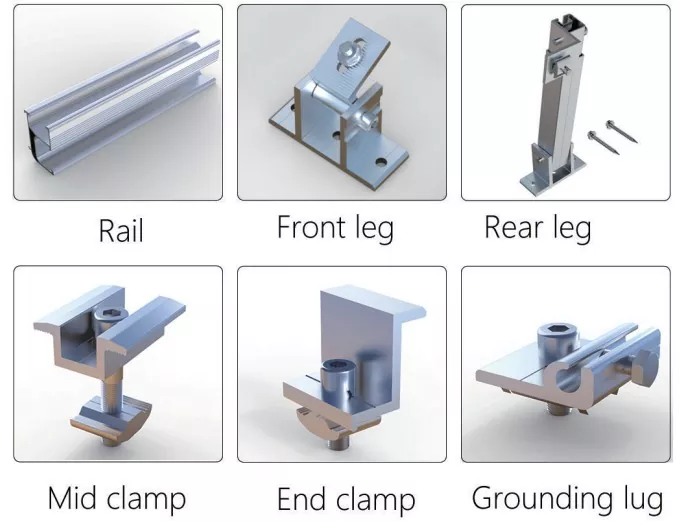

پوری کٹس میں بنیادی طور پر ریلیں ، سامنے کی ٹانگ ، عقبی ٹانگ ، اور مڈ کلیمپ ، اینڈ کلیمپ ، اور گراؤنڈنگ لگن وغیرہ جیسے کلیمپ ہوتے ہیں۔

چھت پر ریلیں کیسے لگائیں؟

1. ایلومینیم شمسی پینل کو بڑھتے ہوئے ریلوں کی مقدار کی جانچ پڑتال کے لئے چھت کے سائز کی پیمائش کریں۔

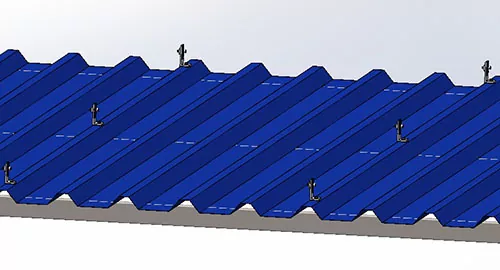

2. ریل سپورٹ بیس انسٹال کریں۔ مثال کے طور پر ایل فٹ حل کی قسم کے نیچے ، پوزیشن کی چھت پر پہلے ایل فٹ کٹس بڑھتے ہیں۔

3. ایل فٹ پر ٹی سلاٹ بولٹ کے ساتھ محفوظ کرتے ہوئے ، ایک ہی لائن ایل فٹ کے درمیان سلائڈنگ ریلیں۔ ریلیں ریل کنیکٹر کے ذریعہ جڑی ہوں گی جیسا کہ ذیل کے اعداد و شمار ہیں۔

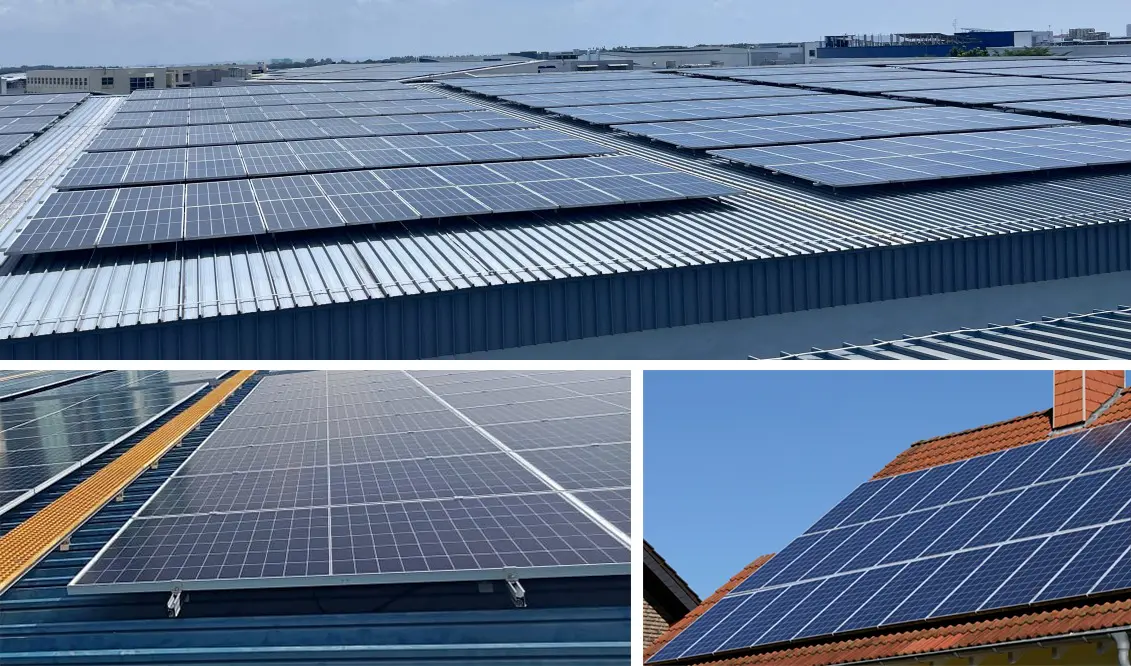

پروجیکٹ کیس
